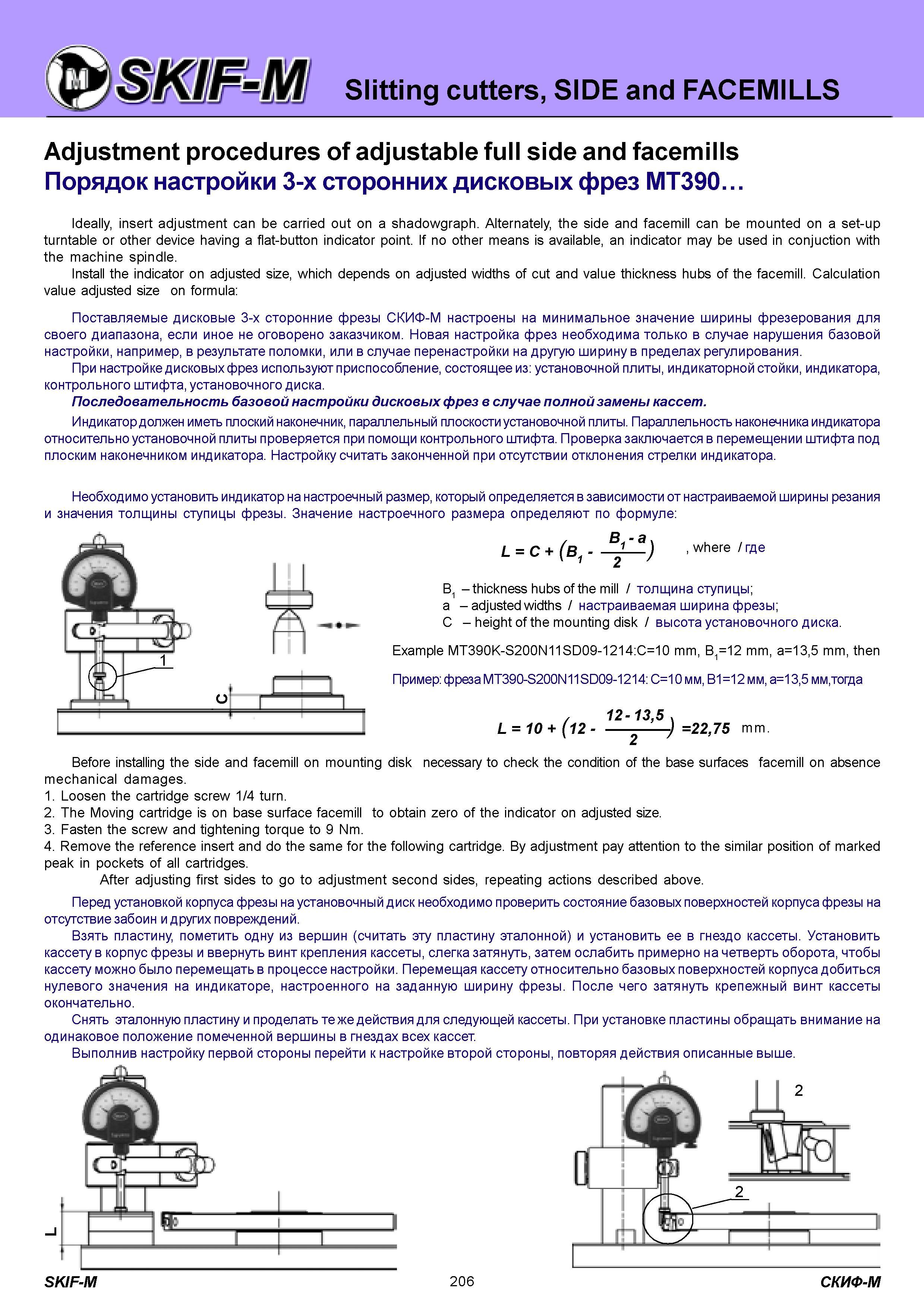

Порядок настройки трехсторонних дисковых фрез SKIF-M МТ390 Новая настройка сборногофрезерного инструмента необходима только в случае нарушения базовой настройки, например, в результате поломки, или в случае перенастройки на другую ширину в пределах регулирования. При настройке дисковых фрез используют приспособление, состоящее из установочной плиты, индикаторной стойки, индикатора, контрольного штифта, установочного диска. Последовательность базовой настройки дисковых фрез в случае полной замены кассет. Индикатор должен иметь плоский наконечник, параллельный плоскости установочной плиты. Параллельность наконечника индикатора относительно установочной плиты проверяется при помощи контрольного штифта. Проверка заключается в перемещении штифта под плоским наконечником индикатора. Настройку считать законченной при отсутствии отклонения стрелки индикатора. Необходимо установить индикатор на настроечный размер, который определяется в зависимости от настраиваемой ширины резания и значения толщины ступицы фрезы. Значение настроечного размера определяют по формуле L = C (Bi Bill) 2 J where где m- о B1 thickness hubs of the mill толщина ступицы a adjusted widths настраиваемая ширина фрезы C height of the mounting disk высота установочного диска. Example MT390K-S200N11SD09-1214:C=10 mm, B1=12 mm, a=13,5 mm, then Пример фреза МТ390-S200N11SD09-1214 С=10 мм, В1=12 мм, а=13,5 мм,тогда 12-13,5. L = 10 (12 -2 7 =22,75 mm. Before installing the side and facemill on mounting disk necessary to check the condition of the base surfaces facemill on absence mechanical damages. 1. Loosen the cartridge screw 1/4 turn. 2. The Moving cartridge is on base surface facemill to obtain zero of the indicator on adjusted size. 3. Fasten the screw and tightening torque to 9 Nm. 4. Remove the reference insert and do the same for the following cartridge. By adjustment pay attention to the similar position of marked peak in pockets of all cartridges. After adjusting first sides to go to adjustment second sides, repeating actions described above. Перед установкой корпуса фрезы на установочный диск необходимо проверить состояние базовых поверхностей корпуса фрезы на отсутствие забоин и других повреждений. Взять пластину пометить одну из вершин (считать эту пластину эталонной) и установить ее в гнездо кассеты. Установить кассету в корпус фрезы и ввернуть винт крепления кассеты, слегка затянуть, затем ослабить примерно на четверть оборота, чтобы кассету можно было перемещать в процессе настройки. Перемещая кассету относительно базовых поверхностей корпуса добиться нулевого значения на индикаторе, настроенного на заданную ширину фрезы. После чего затянуть крепежный винт кассеты окончательно. Снять эталонную пластину и проделать те же действия для следующей кассеты. При установке пластины обращать внимание на одинаковое положение помеченной вершины в гнездах всех кассет Выполнив настройку первой стороны перейти к настройке второй стороны, повторяя действия описанные выше. SKIF-M 206 СКИФ-М Ideally, insert adjustment can be carried out on a shadowgraph. Alternately, the side and facemill can be mounted on a set-up turntable or other device having a flat-button indicator point. If no other means is available, an indicator may be used in conjuction with the machine spindle. Install the indicator on adjusted size, which depends on adjusted widths of cut and value thickness hubs of the facemill. Calculation value adjusted size on formula Slitting cutters SIDE and FACEMILLS Adjustment procedures of adjustable full side and facemills Поставляемые дисковые 3-х сторонние фрезы СКИФ-М настроены на минимальное значение ширины фрезерования для своего диапазона, если иное не оговорено заказчиком.
