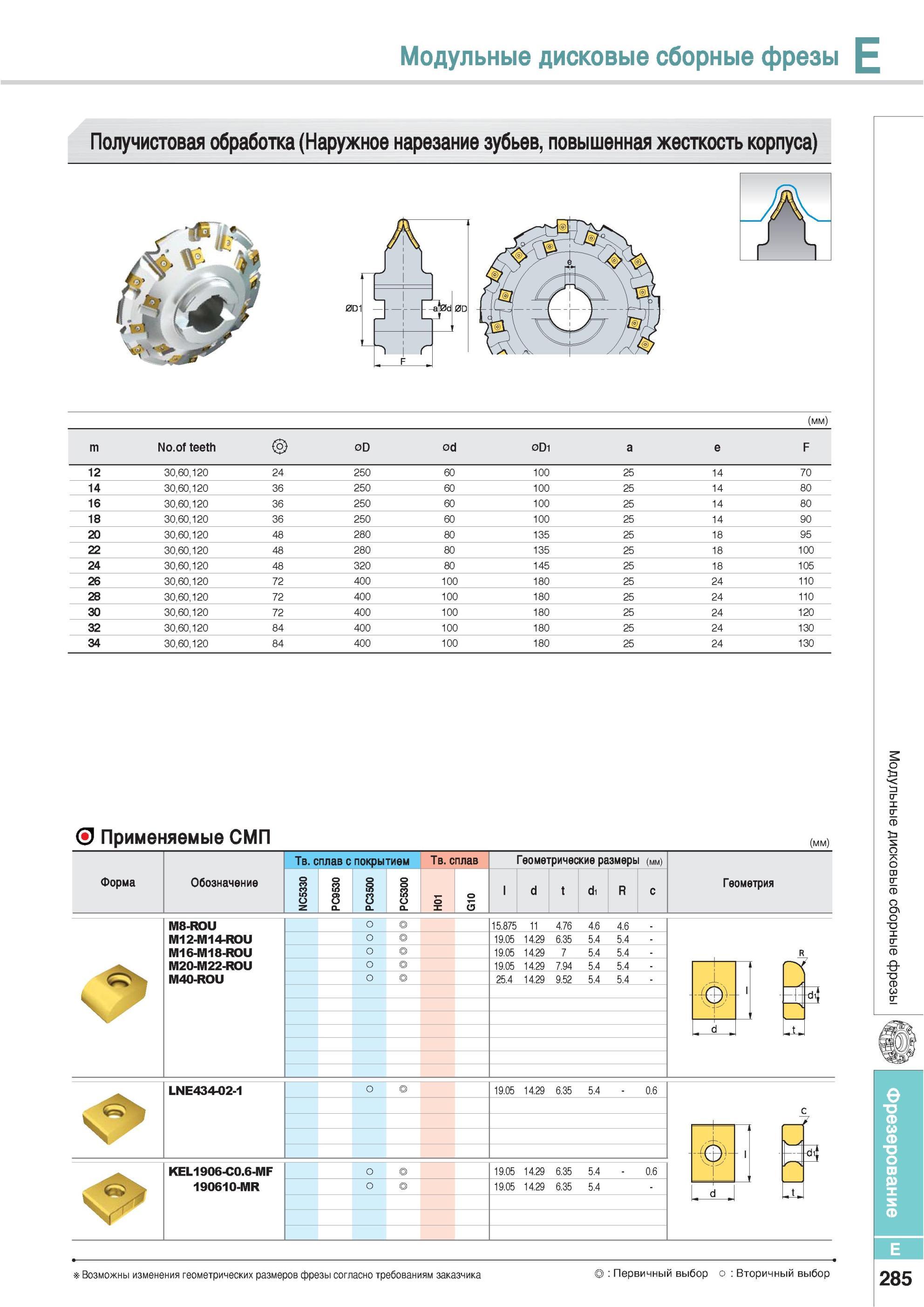

Получистовая механическая обработка зубчатых передач Наружное нарезание зубьев повышенная жесткость корпуса Модульные дисковые сборные фрезы Применяемые СМ

Получистовая механическая обработка зубчатых передач Наружное нарезание зубьев повышенная жесткость корпуса Модульные дисковые сборные фрезы Применяемые СМП Обозначение Твердый сплав с покрытием Твердый сплав Геометрические размеры Геометрия NC5330 PC9530 PC3500 PC5300 01 X о 5 d t di R c M8-ROU M12-M14-ROU M16-M18-ROU M20-M22-R0U M4Q-R0U 15.875 11 4.76 4.6 4.6 о 19.05 14.29 6.35 5.4 5.4 о 19.05 14.29 7 5.4 5.4 о 19.05 14.29 7.94 5.4 5.4 j. imu 1 о 25.4 14.29 9.52 5.4 5.4 d LNE434-Q2-1 о 19.05 14.29 6.35 5.4 0.6 1 KEL1906-C0.6-MF 190610-MR о 19.05 14.29 6.35 5.4 0.6 о 19.05 14.29 6.35 5.4 d E Возможны изменения геометрических размеров фрезы согласно требованиям заказчика Первичный выбор о Вторичный выбор 285 NC5330 PC9530 PC3500 PC5300 H01 G10 m No.of teeth 0D 0d 0D1 a e F 12 30,60,120 24 250 60 100 25 14 70 14 30,60,120 36 250 60 100 25 14 80 16 30,60,120 36 250 60 100 25 14 80 18 30,60,120 36 250 60 100 25 14 90 20 30,60,120 48 280 80 135 25 18 95 22 30,60,120 48 280 80 135 25 18 100 24 30,60,120 48 320 80 145 25 18 105 26 30,60,120 72 400 100 180 25 24 110 28 30,60,120 72 400 100 180 25 24 110 30 30,60,120 72 400 100 180 25 24 120 32 30,60,120 84 400 100 180 25 24 130 34 30,60,120 84 400 100 180 25 24 130
