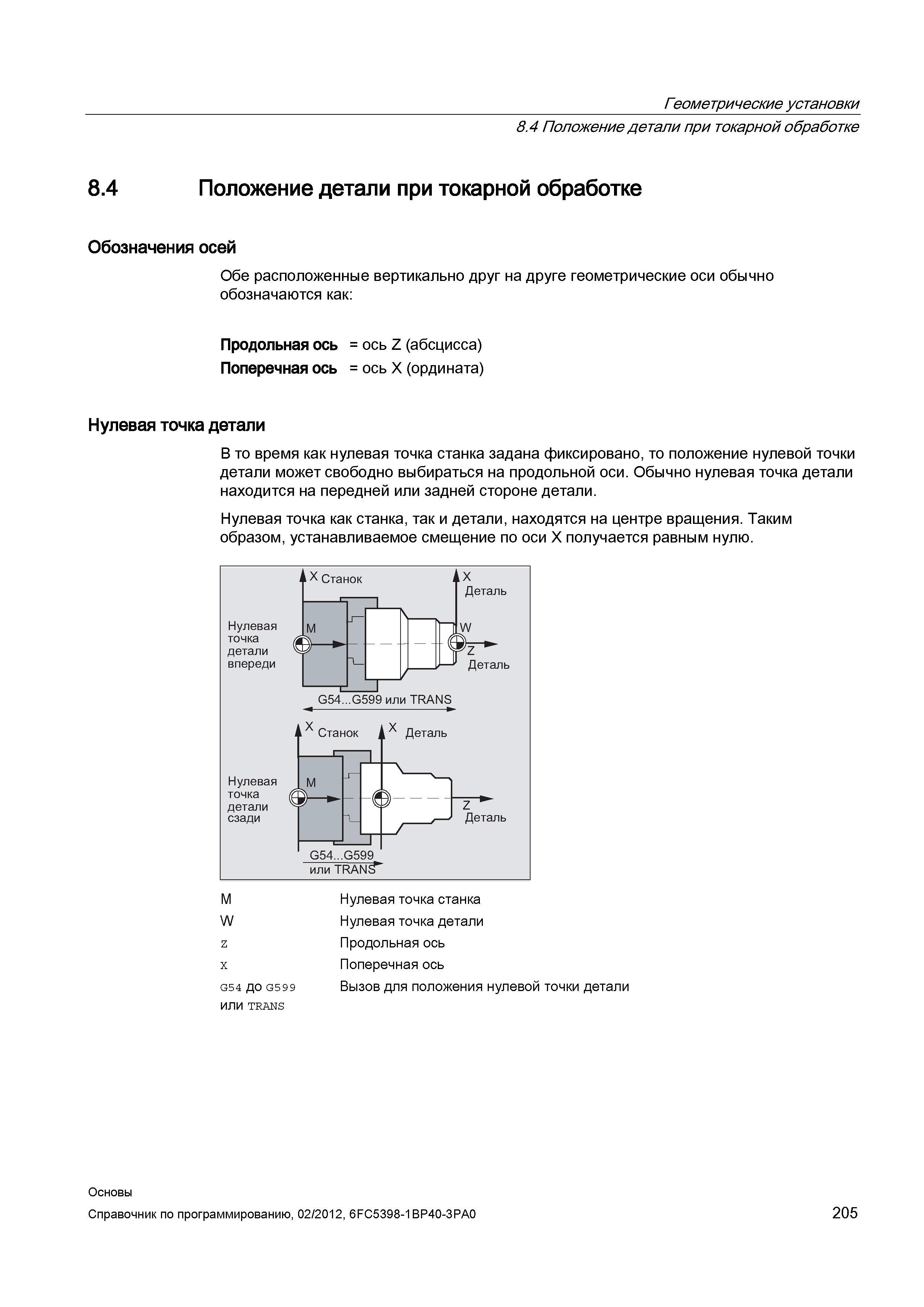

Положение детали при токарной обработке Обозначения осей Обе расположенные вертикально друг на друге геометрические оси обычно обозначаются

Положение детали при токарной обработке Обозначения осей Обе расположенные вертикально друг на друге геометрические оси обычно обозначаются как Продольная ось ось Z (абсцисса) Поперечная ось ось X (ордината) Нулевая точка детали В то время как нулевая точка станка задана фиксировано то положение нулевой точки детали может свободно выбираться на продольной оси. Обычно нулевая точка детали находится на передней или задней стороне детали. Нулевая точка как станка так и детали находятся на центре вращения. Таким образом устанавливаемое смещение по оси Х получается равным нулю. M Нулевая точка станка W Нулевая точка детали z Продольная ось x Поперечная ось G54 до G5 9 9 Вызов для положения нулевой точки детали или TRANS Основы 205 Геометрические установки 8.4 Положение детали при токарной обработке 8.4
