Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
SANDVIK COROMANT | Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент (Всего 1060 стр.) |
|||||

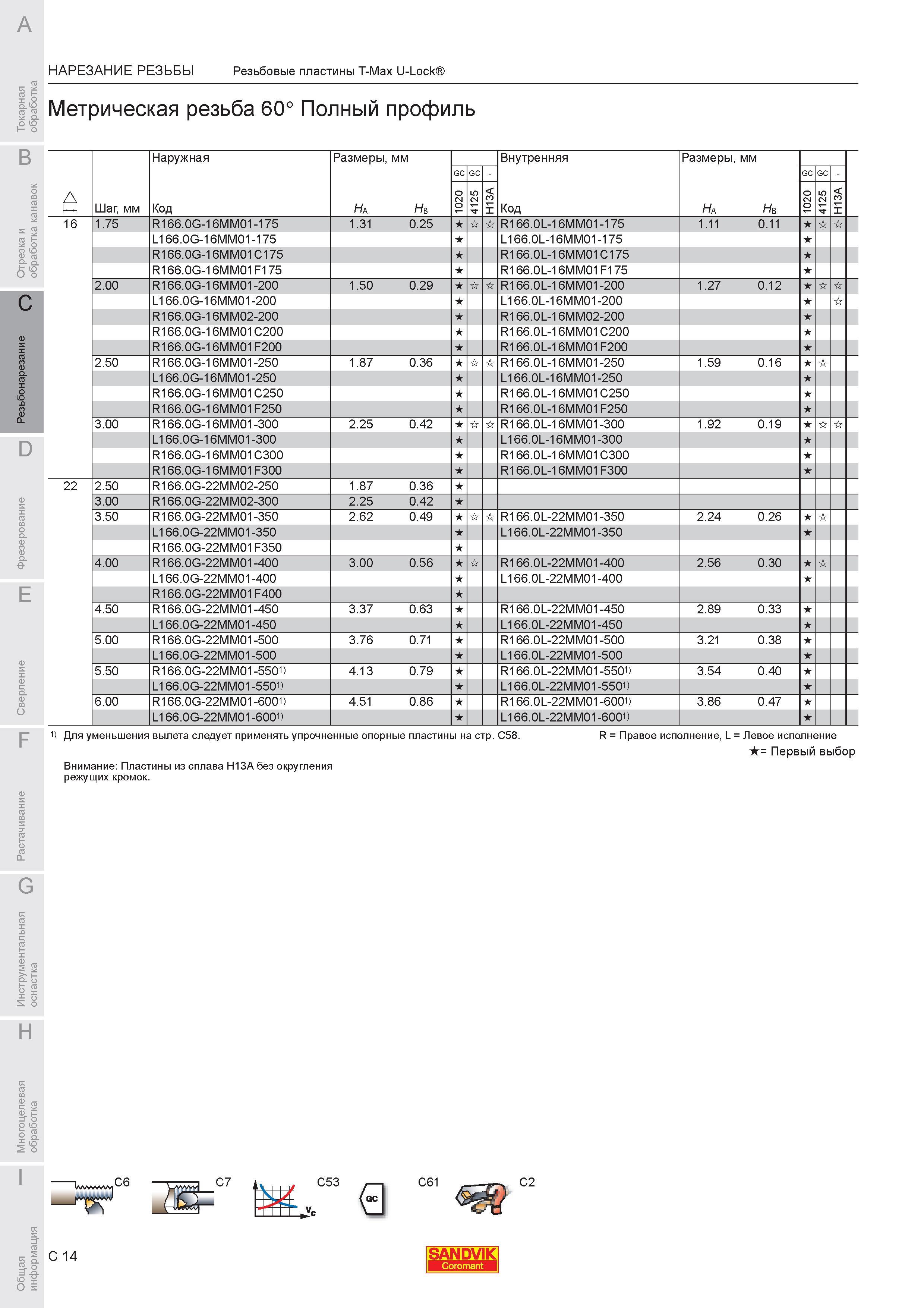

Полнопрофильные токарные резьбонарезные пластины Sandvik T-Max U-Lock из твердого сплава Метрическая резьба 60 Обозначение по каталогу шведского мета506 Каталог SANDVIK COROMANT 2007 Металлорежущий инструмент и инструментальная оснастка Стр.C14 |
|||||
Полнопрофильные токарные резьбонарезные пластины Sandvik T-Max U-Lock из твердого сплава Метрическая резьба 60 Обозначение по каталогу шведского мета Полнопрофильные токарные резьбонарезные пластины Sandvik T-Max U-Lock из твердого сплава Метрическая резьба 60 Обозначение по каталогу шведского металлорежущего инструмента Шаг мм Наружная Код Размеры мм Ha Hb Внутренняя Код Размеры мм Ha Hb GC 1.75 R166.0G-16MM01-175 1.31 0.25 R166.0L-16MM01-175 1.11 0.11 L166.0G-16MM01-175 L166.0L-16MM01-175 R166.0G-16MM01C175 R166.0L-16MM01C175 R166.0G-16MM01F175 R166.0L-16MM01F175 2.00 R166.0G-16MM01-200 1.50 0.29 R166.0L-16MM01-200 1.27 0.12 L166.0G-16MM01-200 L166.0L-16MM01 -200 R166.0G-16MM02-200 R166.0L-16MM02-200 R166.0G-16MM01C200 R166.0L-16MM01C200 R166.0G-16MM01F200 R166.0L-16MM01F200 2.50 R166.0G-16MM01 -250 1.87 0.36 R166.0L-16MM01-250 1.59 0.16 L166.0G-16MM01-250 L166.0L-16MM01 -250 R166.0G-16MM01C250 R166.0L-16MM01C250 R166.0G-16MM01F250 R166.0L-16MM01F250 3.00 R166.0G-16MM01 -300 2.25 0.42 R166.0L-16MM01-300 1.92 0.19 L166.0G-16MM01-300 L166.0L-16MM01 -300 R166.0G-16MM01C300 R166.0L-16MM01C300 R166.0G-16MM01F300 R166.0L-16MM01F300 2.50 R166.0G-22MM02-250 1.87 0.36 3.00 R166.0G-22MM02-300 2.25 0.42 3.50 R166.0G-22MM01 -350 2.62 0.49 R166.0L-22MM01-350 2.24 0.26 L166.0G-22MM01-350 L166.0L-22MM01 -350 R166.0G-22MM01F350 4.00 R166.0G-22MM01-400 3.00 0.56 R166.0L-22MM01-400 2.56 0.30 L166.0G-22MM01-400 L166.0L-22MM01 -400 R166.0G-22MM01F400 4.50 R166.0G-22MM01 -450 3.37 0.63 R166.0L-22MM01-450 2.89 0.33 L166.0G-22MM01-450 L166.0L-22MM01 -450 5.00 R166.0G-22MM01 -500 3.76 0.71 R166.0L-22MM01-500 3.21 0.38 L166.0G-22MM01-500 L166.0L-22MM01 -500 5.50 R166.0G-22MM01-5501) 4.13 0.79 R166.0L-22MM01-5501) 3.54 0.40 L166.0G-22MM01-5501) L166.0L-22MM01 -5501) 6.00 R166.0G-22MM01-6001) 4.51 0.86 R166.0L-22MM01-6001) 3.86 0.47 L166.0G-22MM01-6001) L166.0L-22MM01 -6001) 16 22 1) Для уменьшения вылета следует применять упрочненные опорные пластины на стр. C58. Пластины из сплава H13A без округления режущих кромок. R Правое исполнение L Левое исполнение Первый выбор I C6 C7 к C53 у I J& 0 C61 C2 C 14 SANDVIK НАРЕЗАНИЕ РЕЗЬБЫ Резьбовые пластины Полный профиль |
|||||
