Подробное и наглядное описание особенностей геометрии передней поверхности токарной режущей пластины Искар из твердого сплава

Подробное и наглядное описание особенностей геометрии передней поверхности токарной режущей пластины Искар из твердого сплава

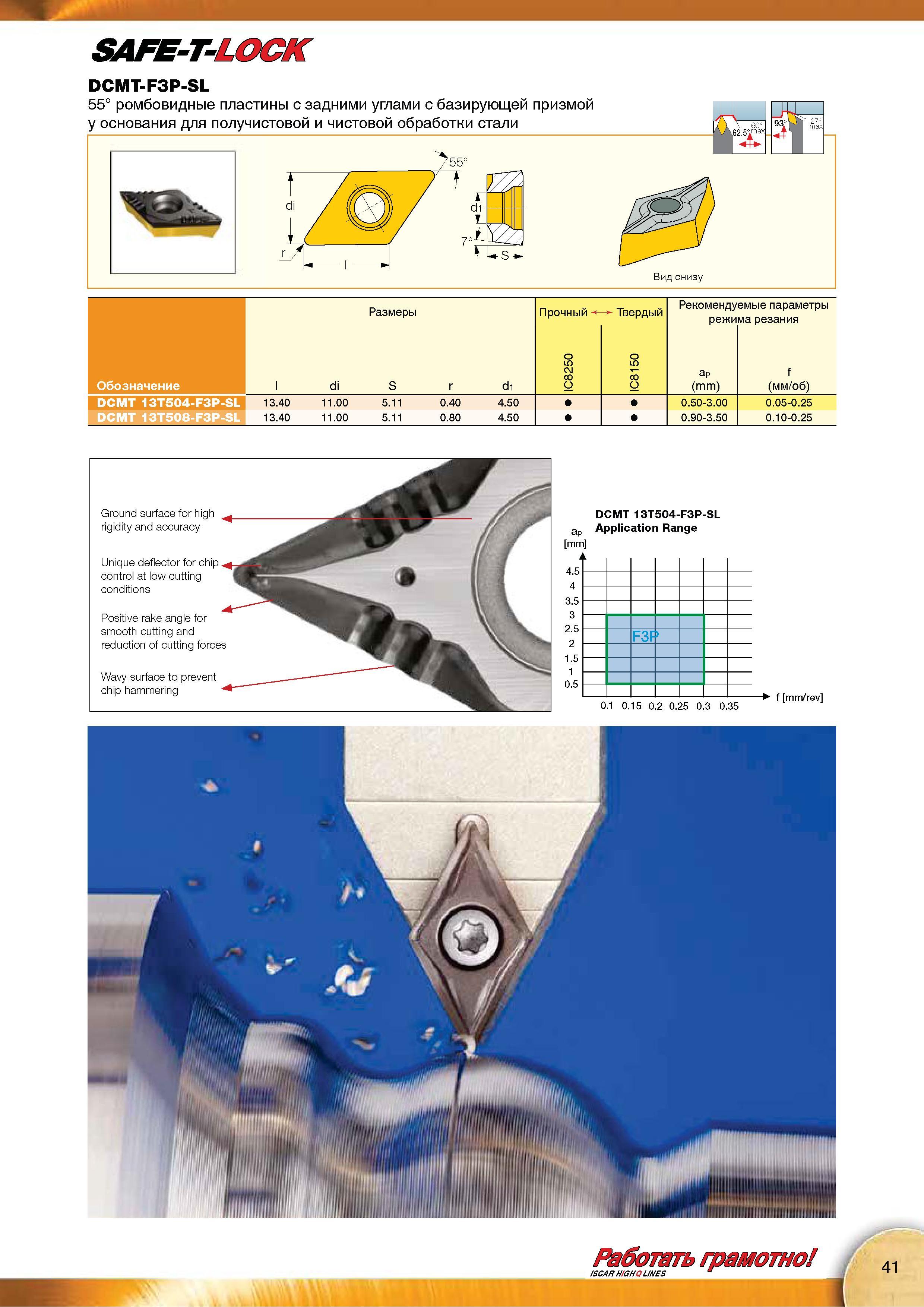

Подробное и наглядное описание особенностей геометрии передней поверхности токарной режущей пластины Искар из твердого сплава _ Ground surface for high rigidity and accuracy Unique deflector for chip control at low cutting conditions Positive rake angle for smooth cutting and reduction of cutting forces Wavy surface to prevent chip hammering f mm/rev DCMT 13T504-F3P-SL ap Application Range mm JlV Работать грамотно ISCAR HIGH a LINES SAFE-T-LOCK DCMT-F3P-SL 55° ромбовидные пластины с задними углами с базирующей призмой у основания для получистовой и чистовой обработки стали Us J Вид снизу Размеры di di 13.40 13.40 11.00 11.00 5.11 5.11 0.40 0.80 4.50 4.50 о Рекомендуемые параметры режима резания аР (mm) 0.50-3.00 0.90-3.50 f (мм/об) 0.05-0.25 0.10-0.25 Обозначение DCMT 13T504-F3P-SL DCMT 13T508-F3P-SL
