Подбор сменных многогранных пластин для фрезерования Последовательность выбора Вид обработки Инструментальный сплав и геометрия режущего инструмента Режимы резания Ф

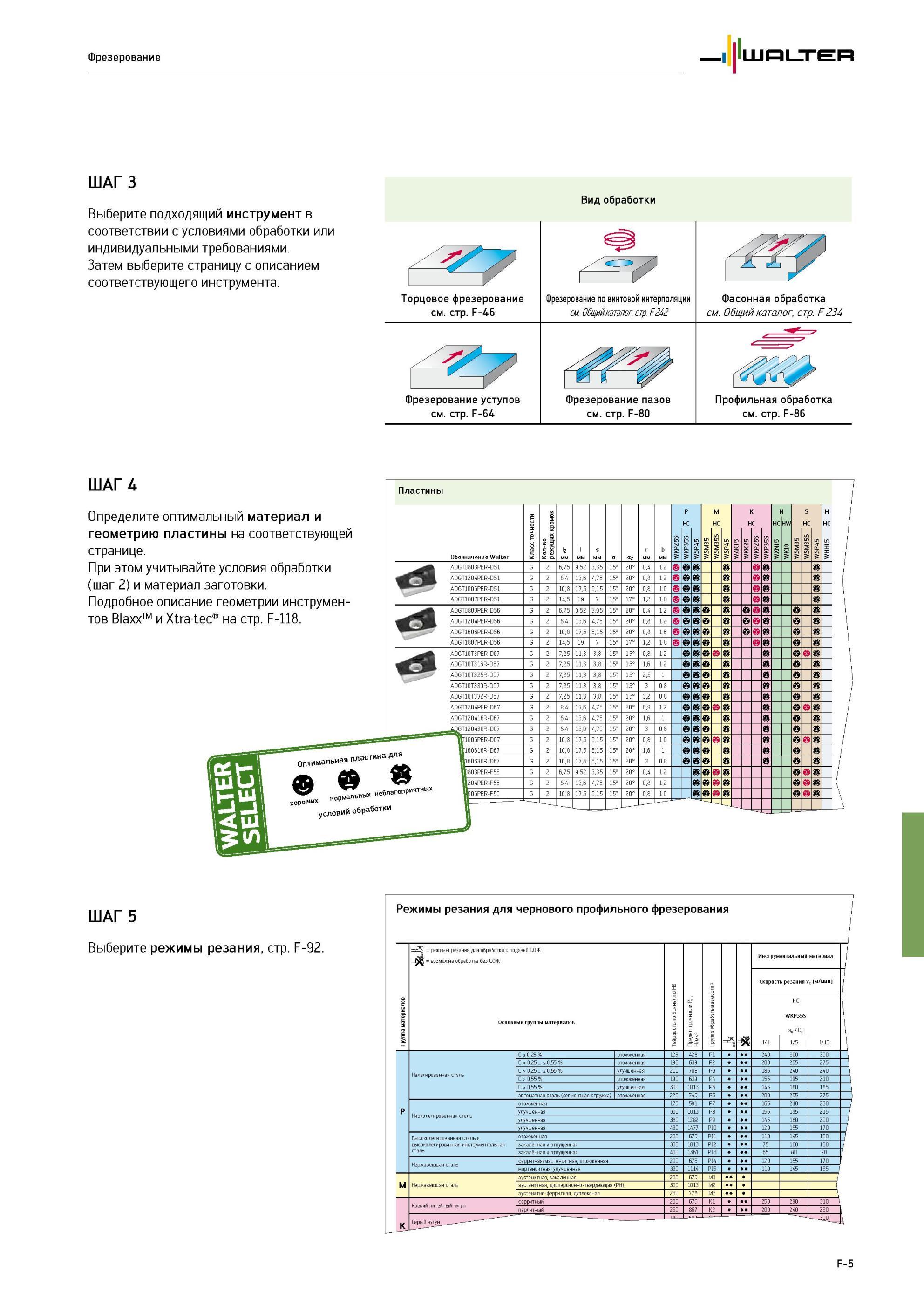

Подбор сменных многогранных пластин для фрезерования Последовательность выбора Вид обработки Инструментальный сплав и геометрия режущего инструмента Режимы резания Фрезерование Walter ШАГ 3 Выберите подходящий инструмент в соответствии с условиями обработки или индивидуальными требованиями. Затем выберите страницу с описанием соответствующего инструмента. Вид обработки Торцовое фрезерование см. стр. F-46 Фрезерование уступов см. стр. F-64 Фрезерование по винтовой интерполяции см. Общий каталог, стр. F 242 Фрезерование пазов см. стр. Фасонная обработка см. Общий каталог, стр. F234 Профильная обработка см. стр.F-86 ШАГ 4 Определите оптимальный материал и геометрию пластины на соответствующей странице. При этом учитывайте условия обработки (шаг 2) и материал заготовки. Подробное описание геометрии инструментов BlaxxTM и Xtratec на стр. F-118. оптимальная пластина для ФФЭ ТГньгх неблагоприятных нормальных а условий обработки Обозначение Walter 1 Количество I режущих кромок lz l az 1 HC 1 s i 5 M HC i 5 s W H i C HC 5 HW 5 HC i 5 S H HC WH ADGT0803PER-D51 6,75 9,52 3,35 15° 20° 0,4 1,2 ADGT1204PER-D51 8,4 13,6 4,76 15° 20° 0,8 1,2 ADGT1606PER-D51 10,8 17,5 6,15 15° 20° 0,8 1,6 ADGT1807PER-D51 14,5 19 7 15° 17° 1,2 1,8 ADGT0803PER-D56 6,75 9,52 3,95 15° 20° 0,4 1,2 b ADGT1204PER-D56 8,4 13,6 4,76 15° 20° 0,8 1,2 b ADGT1606PER-D56 10,8 17,5 6,15 15° 20° 0,8 1,6 b ADGT1807PER-D56 14,5 19 7 15° 17° 1,2 1,8 ADGT10T3PER-D67 7,25 11,3 3,8 15° 15° 0,8 1,2 b ADGT10T316R-D67 7,25 11,3 3,8 15° 15° 1,6 1,2 c ADGT10T325R-D67 7,25 11,3 3,8 15° 15° 2,5 c ADGT10T330R-D67 7,25 11,3 3,8 15° 15° 0,8 c ADGT10T332R-D67 7,25 11,3 3,8 15° 15° 3,2 0,8 c ADGT1204PER-D67 8,4 13,6 4,76 15° 20° 0,8 1,2 b ADGT120416R-D67 8,4 13,6 4,76 15° 20° 1,6 c ADGT120430R-D67 8,4 13,6 4,76 15° 20° 0,8 c D 1606PER-D67 10,8 17,5 6,15 15° 20° 0,8 1,6 b G 160616R-D67 10,8 17,5 6,15 15° 20° 1,6 c G 160630R-D67 10,8 17,5 6,15 15° 20° 0,8 c (JI803PER-F56 6,75 9,52 3,35 15° 20° 0,4 1,2 c l 204PER-F56 8,4 13,6 4,76 15° 20° 0,8 1,2 c 506PER-F56 10,8 17,5 6,15 15° 20° 0,8 1,6 c ШАГ 5 Выберите режимы резания, стр. F-92. Режимы резания для чернового профильного фрезерования -it8- = режимы резания для обработки с подачей СОЖ =1 = возможна обработка без СОЖ Инструментальный материал 1 Твердость по Бринеллю HB Группа обрабатываемости 1 Скорость резания с м/мин 1 Группа материалов Основные группы материалов Предел прочности Rm X 1/1 HC WKP35S ae Dc 1/5 1/10 1 C 0,25 % отожженная 125 428 P1 240 300 300 I C > 0,25 0,55 % отожженная 190 639 P2 200 255 275 C > 0,25 0,55 % улучшенная 210 708 P3 185 240 240 1 р C > 0,55 % отожженная 190 639 P4 155 195 210 1 C > 0,55 % улучшенная 300 1013 P5 145 180 185 автоматная сталь (сегментная стружка) отожженная 220 745 P6 200 255 275 отожженная 175 591 P7 165 210 230 P улучшенная 300 1013 P8 155 195 215 1 Низколе ированная сталь улучшенная 380 1282 P9 145 180 200 1 улучшенная 430 1477 P10 120 155 170 отожженная 200 675 P11 110 145 160 I высоколегированная инструментальная закаленная и отпущенная 300 1013 P12 75 100 100 1 сталь закаленная и отпущенная 400 1361 P13 65 80 90 j Нержавеющая сталь ферритная/мартенситная, отожженная 200 675 P14 120 155 170 мартенситная, улучшенная 330 1114 P15 110 145 155 1 аустенитная, закаленная 200 675 M1 M Нержавеющая сталь аустенитная, дисперсионно-твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 Ковкий литейный чугун Серый чугун ферритный 200 675 K1 250 290 310 K перлитный 260 867 K2 200 240 260 к -300 1 Пластины F-5
