Пневматические прессы прямого действия применяются там, где необходима постоянная сила давления на более длинном участке, или требуется большой ход на

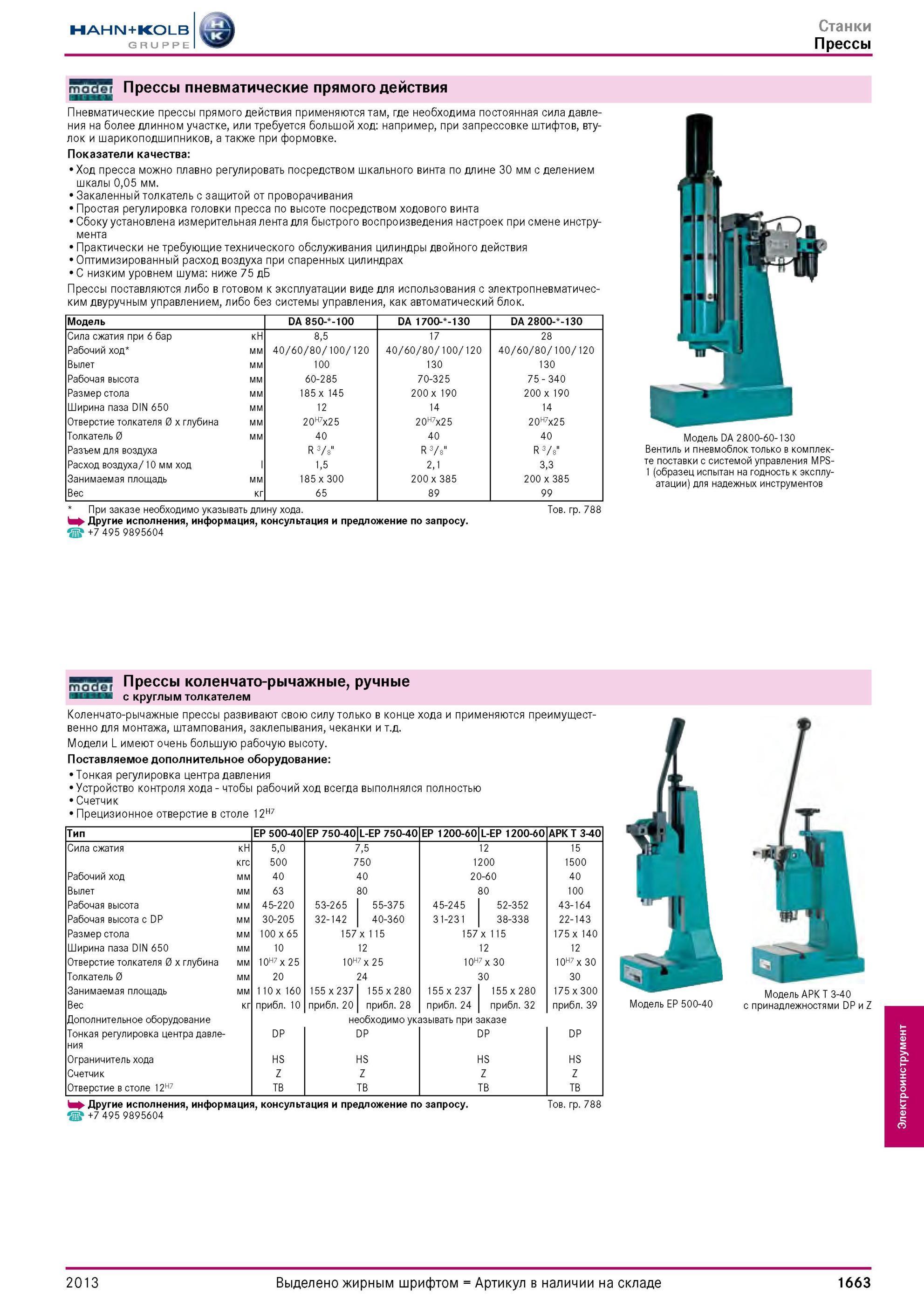

Пневматические прессы прямого действия применяются там, где необходима постоянная сила давления на более длинном участке, или требуется большой ход например, при запрессовке штифтов, втулок и шарикоподшипников, а также при формовке. Показатели качества Ход пресса можно плавно регулировать посредством шкального винта по длине 30 мм с делением шкалы 0,05 мм. Закаленный толкатель с защитой от проворачивания Простая регулировка головки пресса по высоте посредством ходового винта Сбоку установлена измерительная лента для быстрого воспроизведения настроек при смене инструмента Практически не требующие технического обслуживания цилиндры двойного действия Оптимизированный расход воздуха при спаренных цилиндрах С низким уровнем шума ниже 75 дБ Прессы поставляются либо в готовом к эксплуатации виде для использования с электропневматичес-ким двуручным управлением, либо без системы управления, как автоматический блок. Модель DA 850- -100 DA 1700- -130 DA 2800- -130 Сила сжатия при 6 бар кН 8,5 17 28 Рабочий ход мм 40/60/80/100/120 40/60/80/100/120 40/60/80/100/120 Вылет мм 100 130 130 Рабочая высота мм 60-285 70-325 75 340 Размер стола мм 185 x 145 200x 190 200x190 Ширина паза DIN 650 мм 12 14 14 Отверстие толкателя 0 x глубина мм 20H7x25 20H7x25 20H7x25 Толкатель 0 мм 40 40 40 Разъем для воздуха R 3/8" R 3/8" R 3/8" Расход воздуха/10 мм ход l 1,5 2,1 3,3 Занимаемая площадь мм 185 x 300 200 x 385 200 x 385 Bеc кг 65 89 99 При заказе необходимо указывать длину хода. Товарная группа 788 h Другие исполнения, информация, консультация и предложение по запросу. t Прессы коленчато-рычажные, ручные с круглым толкателем Коленчато-рычажные прессы развивают свою силу только в конце хода и применяются преимущественно для монтажа, штампования, заклепывания, чеканки и т.д. Модели L имеют очень большую рабочую высоту. Поставляемое дополнительное оборудование Тонкая регулировка центра давления Устройство контроля хода чтобы рабочий ход всегда выполнялся полностью Счетчик Прецизионное отверстие в столе 12H7 Тип EP 500-40 EP 750-40 L-EP 750-40 EP 1200-60 L-EP 1200-60 APK T 3-40 Сила сжатия кН 5,0 7,5 12 15 кгс 500 750 1200 1500 Рабочий ход мм 40 40 20-60 40 Вылет мм 63 80 80 100 Рабочая высота мм 45-220 53-265 55-375 45-245 52-352 43-164 Рабочая высота с DP мм 30-205 32-142 40-360 31-231 38-338 22-143 Размер стола мм 100 x 65 157x115 157x 115 175 x 140 Ширина паза DIN 650 мм 10 12 12 12 Отверстие толкателя 0 x глубина мм 10H7 x 25 10H7 x 25 10H7 x 30 10H7 x 30 Толкатель 0 мм 20 24 30 30 Занимаемая площадь мм 110x 160 155x237 155x280 155x237 155x280 175 x 300 Bеc кг прибл. 10 прибл. 20 прибл. 28 прибл. 24 прибл. 32 прибл. 39 Дополнительное оборудование необходимо указывать при заказе Тонкая регулировка центра давле- DP DP DP DP ния Ограничитель хода HS HS HS HS Счетчик Z Z Z Z Отверстие в столе 12H7 TB TB TB TB h Другие исполнения, информация, консультация и предложение по запросу. Товарная группа 788 t Модель DA 2800-60-130 Вентиль и пневмоблок только в комплекте поставки с системой управления MPS-1 (образец испытан на годность к эксплуатации) для надежных инструментов 2013 1663 Электроинструмент
