Плунжерное точение широких канавок резцами с СМП на токарных станках с ЧПУ Наглядное представление последовательности технологического процесса

Плунжерное точение широких канавок резцами с СМП на токарных станках с ЧПУ Наглядное представление последовательности технологического процесса

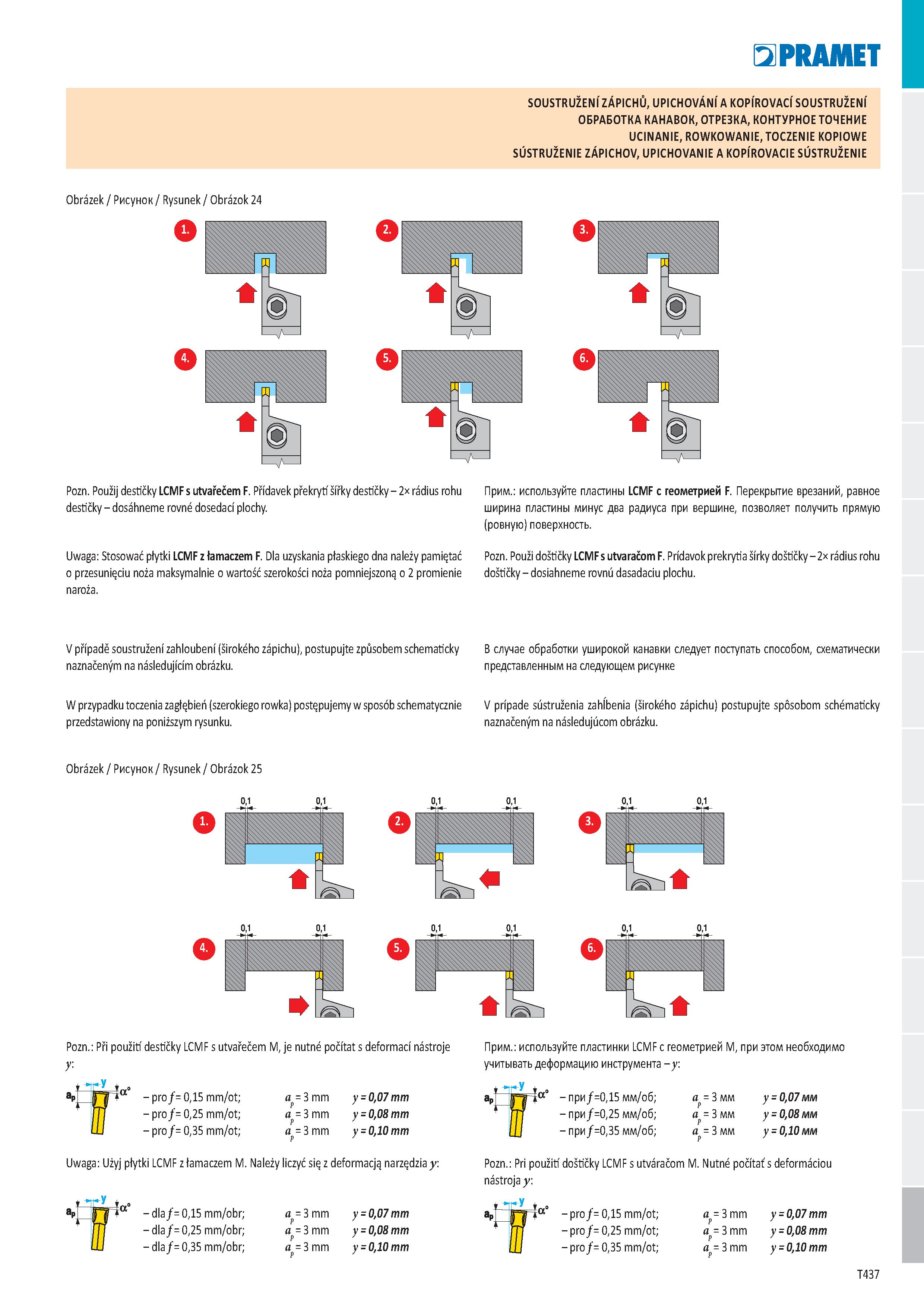

Плунжерное точение широких канавок резцами с СМП на токарных станках с ЧПУ Наглядное представление последовательности технологического процесса _ Прим.: используйте пластины LCMF с геометрией F. Перекрытие врезаний, равное ширина пластины минус два радиуса при вершине, позволяет получить прямую (ровную) поверхность. Pozn. Použi doštičky LCMF s utvaračom F. Prídavok prekrytia šírky doštičky - 2x rádius rohu doštičky - dosiahneme rovnú dasadaciu plochu. V případě soustružení zahloubení (širokého zápichu), postupujte způsobem schematicky В случае обработки уширокой канавки следует поступать способом, схематически naznačeným na následujícím obrázku. представленным на следующем рисунке W przypadku toczenia zagłębień (szerokiego rowka) postępujemy w sposób schematycznie V prípade sústruženia zahĺbenia (širokého zápichu) postupujte spôsobom schématicky przedstawiony na poniższym rysunku. naznačeným na následujúcom obrázku. Obrázek / Рисунок / Rysunek / Obrázok 25 0,1 0,1 0,1 P 0,1 0,1 0,1 U 0,1 0,1 0,1 0,1 I " u Pozn.: Při použití destičky LCMF s utvařečem M, je nutné počítat s deformací nástroje y: T - pro f = 0,15 mm/ot; - pro f = 0,25 mm/ot; - pro f= 0,35 mm/ot; a = 3 mm p a = 3 mm p a = 3 mm p y = 0,07 mm y = 0,08 mm y = 0,10 mm Uwaga: Użyj płytki LCMF z łamaczem M. Należy liczyć się z deformacją narzędzia y: “ - dla f = 0,15 mm/obr; - dla f = 0,25 mm/obr; - dla f = 0,35 mm/obr; a = 3 mm p a = 3 mm p a = 3 mm p y = 0,07 mm y = 0,08 mm y = 0,10 mm Прим.: используйте пластинки LCMF с геометрией М, при этом необходимо учитывать деформацию инструмента - y: Г - при f=0,15 мм/об; при f =0,25 мм/об; при f =0,35 мм/об; 3 мм 3 мм 3 мм y = 0,07 мм y = 0,08 мм y = 0,10 мм Pozn.: Pri použití doštičky LCMF s utváračom M. Nutné počítať s deformáciou nástroja y: - pro f = 0,15 mm/ot - pro f = 0,25 mm/ot - pro f = 0,35 mm/ot a = 3 mm p a = 3 mm p a = 3 mm p y = 0,07 mm y = 0,08 mm y = 0,10 mm p p p T437 SOUSTRUŽENI ZÁPICHU, UPICHOVÁNI A KOPÍROVACÍ SOUSTRUŽENI ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОНТУРНОЕ ТОЧЕНИЕ UCINANIE, ROWKOWANIE, TOCZENIE KOPIOWE SÚSTRUŽENIE ZÁPICHOV, UPICHOVANIE A KOPÍROVACIE SÚSTRUŽENIE Obrázek / Рисунок / Rysunek / Obrázok 24 Pozn. Použij destičky LCMF s utvařečem F. Přídavek překrytí šířky destičky - 2x rádius rohu destičky - dosáhneme rovné dosedací plochy. Uwaga: Stosować płytki LCMF z łamaczem F. Dla uzyskania płaskiego dna należy pamiętać o przesunięciu noża maksymalnie o wartość szerokości noża pomniejszoną o 2 promienie naroża.
