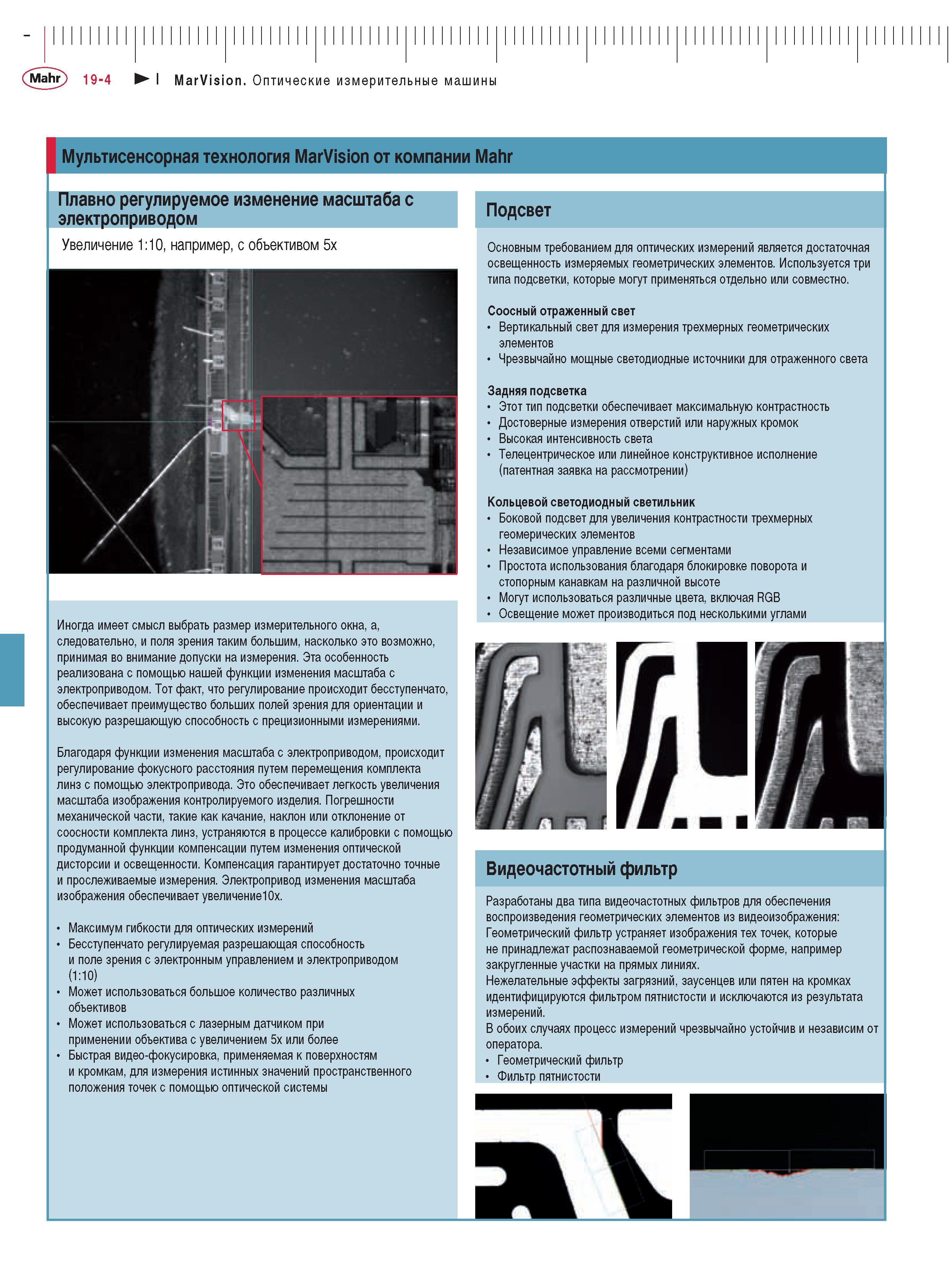

Плавно регулируемое изменение масштаба с электроприводом Увеличение 1:10 с объективом 5x имеет смысл выбрать размер измерительного окна и поля зрения таким большим насколько это возможно принимая во внимание допуски на измерения. Эта особенность реализована с помощью нашей функции изменения масштаба с электроприводом. Тот факт что регулирование происходит бесступенчато обеспечивает преимущество больших полей зрения для ориентации и высокую разрешающую способность с прецизионными измерениями. Благодаря функции изменения масштаба с электроприводом происходит регулирование фокусного расстояния путем перемещения комплекта линз с помощью электропривода. Это обеспечивает легкость увеличения масштаба изображения контролируемого изделия. Погрешности механической части такие как качание наклон или отклонение от соосности комплекта линз устраняются в процессе калибровки с помощью продуманной функции компенсации путем изменения оптической дисторсии и освещенности. Компенсация гарантирует достаточно точные и прослеживаемые измерения. Электропривод изменения масштаба изображения обеспечивает увеличение Максимум гибкости для оптических измерений Бесступенчато регулируемая разрешающая способность и поле зрения с электронным управлением и электроприводом (1:10) Может использоваться большое количество различных объективов Может использоваться с лазерным датчиком при применении объектива с увеличением 5x или более Быстрая видео-фокусировка применяемая к поверхностям и кромкам для измерения истинных значений пространственного положения точек с помощью оптической системы Подсвет Основным требованием для оптических измерений является достаточная освещенность измеряемых геометрических элементов. Используется три типа подсветки которые могут применяться отдельно или совместно. Соосный отраженный свет Вертикальный свет для измерения трехмерных геометрических элементов Чрезвычайно мощные светодиодные источники для отраженного света Задняя подсветка Этот тип подсветки обеспечивает максимальную контрастность Достоверные измерения отверстий или наружных кромок Высокая интенсивность света Телецентрическое или линейное конструктивное исполнение (патентная заявка на рассмотрении) Кольцевой светодиодный светильник Боковой подсвет для увеличения контрастности трехмерных геомерических элементов Независимое управление всеми сегментами Простота использования благодаря блокировке поворота и стопорным канавкам на различной высоте Могут использоваться различные цвета включая RGB Освещение может производиться под несколькими углами Разработаны два типа видеочастотных фильтров для обеспечения воспроизведения геометрических элементов из видеоизображения Геометрический фильтр устраняет изображения тех точек которые не принадлежат распознаваемой геометрической форме например закругленные участки на прямых линиях. Нежелательные эффекты загрязний заусенцев или пятен на кромках идентифицируются фильтром пятнистости и исключаются из результата измерений. В обоих случаях процесс измерений чрезвычайно устойчив и независим от оператора. Геометрический фильтр Фильтр пятнистости Мультисенсорная технология MarVision от компании Mahr
