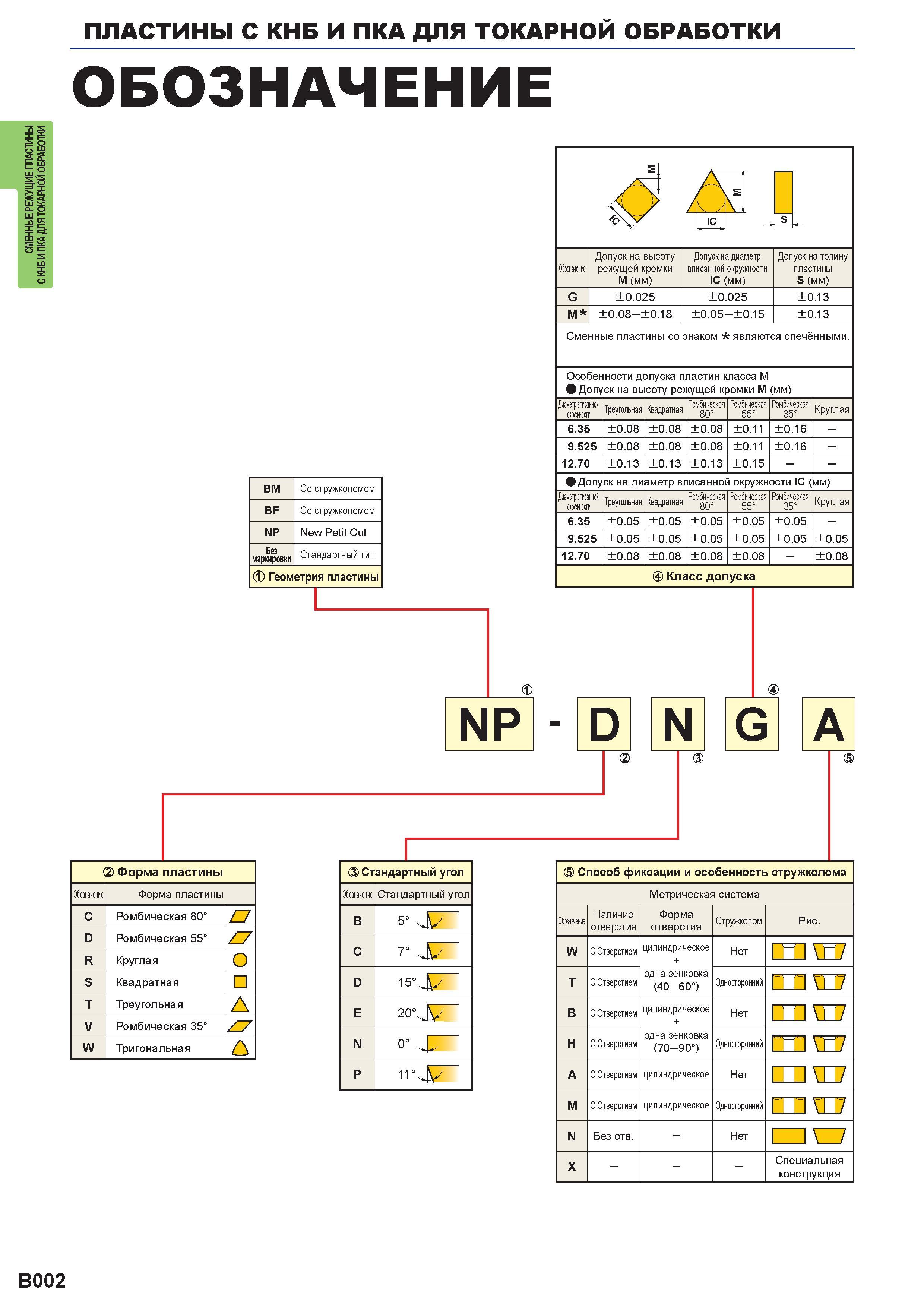

Пластины сменные С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ ОБОЗНАЧЕНИЕ BM Со стружколомом BF Со стружколомом NP New Petit Cut Без маркировки Стандартный

Пластины сменные С КНБ И ПКА ДЛЯ ТОКАРНОЙ ОБРАБОТКИ ОБОЗНАЧЕНИЕ BM Со стружколомом BF Со стружколомом NP New Petit Cut Без маркировки Стандартный тип Геометрия пластины Обознанение G M Допуск на высоту режущей кромки M (мм) ±0.025 ±0.08 ±0.18 Допуск на диаметр вписанной окружности IC (мм) ±0.025 ±0.05 ±0.15 Допуск на толину пластины S (мм) ±0.13 ±0.13 Сменные пластины со знаком являются спечёнными. Особенности допуска пластин класса М 9 Допуск на высоту режущей кромки M (мм) шетриинн и 6.35 9.525 12.70 Треугольная ±0.08 ±0.08 ±0.13 ±0.08 ±0.08 ±0.13 Ромбическая ±0.08 ±0.08 ±0.13 Ромбическая Ромбическая 55° 35° Круглая ±0.11 ±0.16 ±0.11 ±0.16 ±0.15 9 Допуск на диаметр вписанной окружности IC (мм) шетриинн и 6.35 9.525 12.70 Треугольная ±0.05 ±0.05 ±0.08 ±0.05 ±0.05 ±0.08 Ромбическая ±0.05 ±0.05 ±0.08 Ромбическая Ромбическая 55° 35° Круглая ±0.05 ±0.05 ±0.05 ±0.05 ±0.05 ±0.08 ±0.08 NP - D N G A x X Форма пластины Обозначение Форма пластины C Ромбическая 80° £7 D Ромбическая 55° Z7 R Круглая О S Квадратная T Треугольная д V Ромбическая 35° Z7 W Тригональная v С Стандартный угол Обозначение Стандартный угол B 5° C 7° D 15°ЦУ E 20°-JV/ N 0° X P 11° V b Способ фиксации и особенность стружколома Метрическая система W T B H A M N X Наличие отверстия Форма отверстия С Отверстием цилиндрическое + одна зенковка С Отверстием (40 60°) С Отверстием С Отверстием цилиндрическое + одна зенковка (70 90°) С Отверстием цилиндрическое С Отверстием цилиндрическое Без отв. Стружколом Нет Односторонний Нет Односторонний Нет Односторонний Нет Рис. Ш7 ШОТ Ш7 ШОТ Ш7 ГТП ТТТ7 ШОТ Специальная конструкция S B002
