Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.) |
|||||

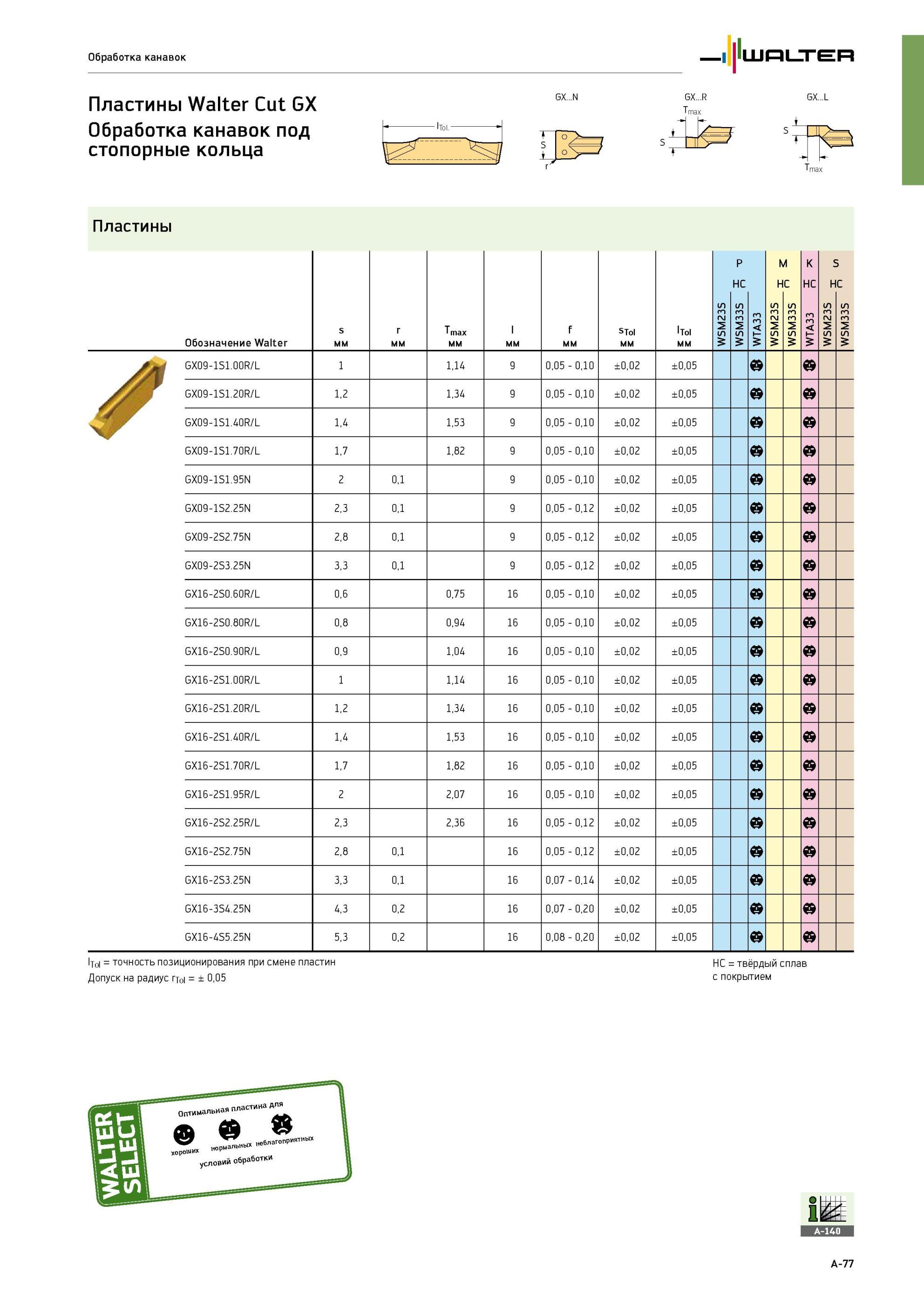

Пластины прорезные Walter Cut GX сменные режущие для токарной обработки канавок под стопорные кольца Марки сплавов Двухлезвийные твердосплавные неперетачиваемые81 Каталог WALTER 2013 Дополнение к общему Стр.A-77 |
|||||
Пластины прорезные Walter Cut GX сменные режущие для токарной обработки канавок под стопорные кольца Марки сплавов Двухлезвийные твердосплавные неперетачиваемые Пластины прорезные Walter Cut GX сменные режущие для токарной обработки канавок под стопорные кольца Марки сплавов Двухлезвийные твердосплавные неперетачиваемые _ Обработка канавок Walter Пластины Walter Cut GX Обработка канавок под стопорные кольца - lTol.- GX...R Tmax Пластины Обозначение Walter s мм r мм Tmax мм l мм f мм sTol мм lTol мм HC P HC M K HC m m A T WT HC S S m 2 S 5 S m m 2 S W m m A T 5 S m 2 S W S m m 2 S 5 S m 2 S W S m m 2 S 5 GX09-1S1.00R/L 1 1,14 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.20R/L 1,2 1,34 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.40R/L 1,4 1,53 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.70R/L 1,7 1,82 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S1.95N 2 0,1 9 0,05 - 0,10 ±0,02 ±0,05 GX09-1S2.25N 2,3 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX09-2S2.75N 2,8 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX09-2S3.25N 3,3 0,1 9 0,05 - 0,12 ±0,02 ±0,05 GX16-2S0.60R/L 0,6 0,75 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S0.80R/L 0,8 0,94 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S0.90R/L 0,9 1,04 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.00R/L 1 1,14 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.20R/L 1,2 1,34 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.40R/L 1,4 1,53 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.70R/L 1,7 1,82 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S1.95R/L 2 2,07 16 0,05 - 0,10 ±0,02 ±0,05 GX16-2S2.25R/L 2,3 2,36 16 0,05 - 0,12 ±0,02 ±0,05 GX16-2S2.75N 2,8 0,1 16 0,05 - 0,12 ±0,02 ±0,05 GX16-2S3.25N 3,3 0,1 16 0,07 - 0,14 ±0,02 ±0,05 GX16-3S4.25N 4,3 0,2 16 0,07 - 0,20 ±0,02 ±0,05 GX16-4S5.25N 5,3 0,2 16 0,08 - 0,20 ±0,02 ±0,05 l Tol = точность позиционирования при смене пластин Допуск на радиус rjol = ± 0,05 HC = твёрдый сплав с покрытием S S T max изшзи A-77 WSM23S WSM33S WTA33 WSM23S WSM33S WTA33 WSM23S WSM33S |
|||||
