Пластины Korloy из ПКА (поликристаллического искусственного алмаза) спекаются при высокой температуре на основе средних и мелких кристаллов алмаза

Пластины Korloy из ПКА (поликристаллического искусственного алмаза) спекаются при высокой температуре на основе средних и мелких кристаллов алмаза

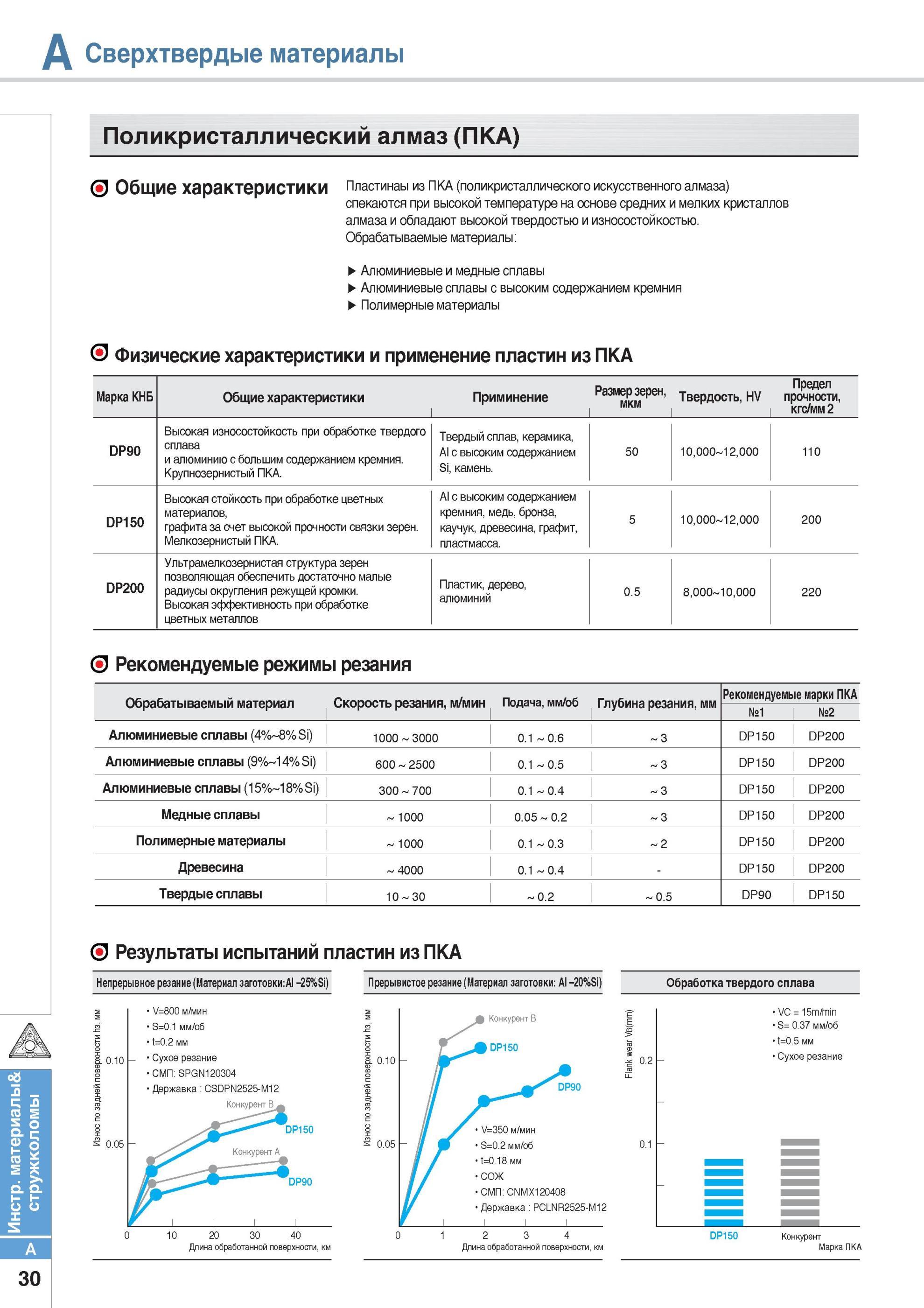

Пластины Korloy из ПКА (поликристаллического искусственного алмаза) спекаются при высокой температуре на основе средних и мелких кристаллов алмаза _ и обладают высокой твердостью и износостойкостью. Обрабатываемые материалы Алюминиевые и медные сплавы Алюминиевые сплавы с высоким содержанием кремния Полимерные материалы О Физические характеристики и применение пластин из ПКА Марка КНБ Общие характеристики Приминение Размер зерен, мкм Твердость, HV Предел прочности, кгс/мм 2 DP90 Высокая износостойкость при обработке твердого сплава и алюминию с большим содержанием кремния. Крупнозернистый ПКА. Твердый сплав, керамика, Al с высоким содержанием Si, камень. 50 10,000 12,000 110 DP150 Высокая стойкость при обработке цветных материалов, графита за счет высокой прочности связки зерен. Мелкозернистый ПКА. Al с высоким содержанием кремния, медь, бронза, каучук, древесина, графит, пластмасса. 5 10,000 12,000 200 DP200 Ультрамелкозернистая структура зерен позволяющая обеспечить достаточно малые радиусы округления режущей кромки. Высокая эффективность при обработке цветных металлов Пластик, дерево, алюминий 0.5 8,000 10,000 220 О Рекомендуемые режимы резания Обрабатываемый материал Скорость резания, м/мин Подача, мм/об Глубина резания, мм Рекомендуемые марки ПКА №1 №2 Алюминиевые сплавы (4% 8% Si) 1000 3000 0.1 0.6 3 DP150 DP200 Алюминиевые сплавы (9% 14%Si) 600 2500 0.1 0.5 3 DP150 DP200 Алюминиевые сплавы (15% 18%Si) 300 700 0.1 0.4 3 DP150 DP200 Медные сплавы 1000 0.05 0.2 3 DP150 DP200 Полимерные материалы 1000 0.1 0.3 2 DP150 DP200 Древесина 4000 0.1 0.4 - DP150 DP200 Твердые сплавы 10 30 0.2 0.5 DP90 DP150 О Результаты испытаний пластин из ПКА Непрерывное резание (Материал заготовки:А1 -25%Si) Прерывистое резание (Материал заготовки А1 -20%Si) Обработка твердого сплава 30 Износ по задней поверхности h3, мм V=800 м/мин S=0.1 мм/об t=0.2 мм Сухое резание СМП SPGN120304 Державка CSDPN2525-M12 Конкурент B V=350 м/мин S=0.2 мм/об t=0.18 мм СОЖ СМП CNMX120408 Державка PCLNR2525-M12 VC = 15m/min S= 0.37 мм/об t=0.5 мм Сухое резание DP150 Конкурент Марка ПКА Flank wear VB(mm) Износ по задней поверхности h3, мм Инструментальные материалы стружколомы Сверхтвердые материалы Поликристаллический алмаз (ПКА) Общие характеристики
