Пластины Korloy из ПКА поликристаллического искусственного алмаза спекаются при высокой температуре на основе средних и мелких кристаллов алмаза и обладают

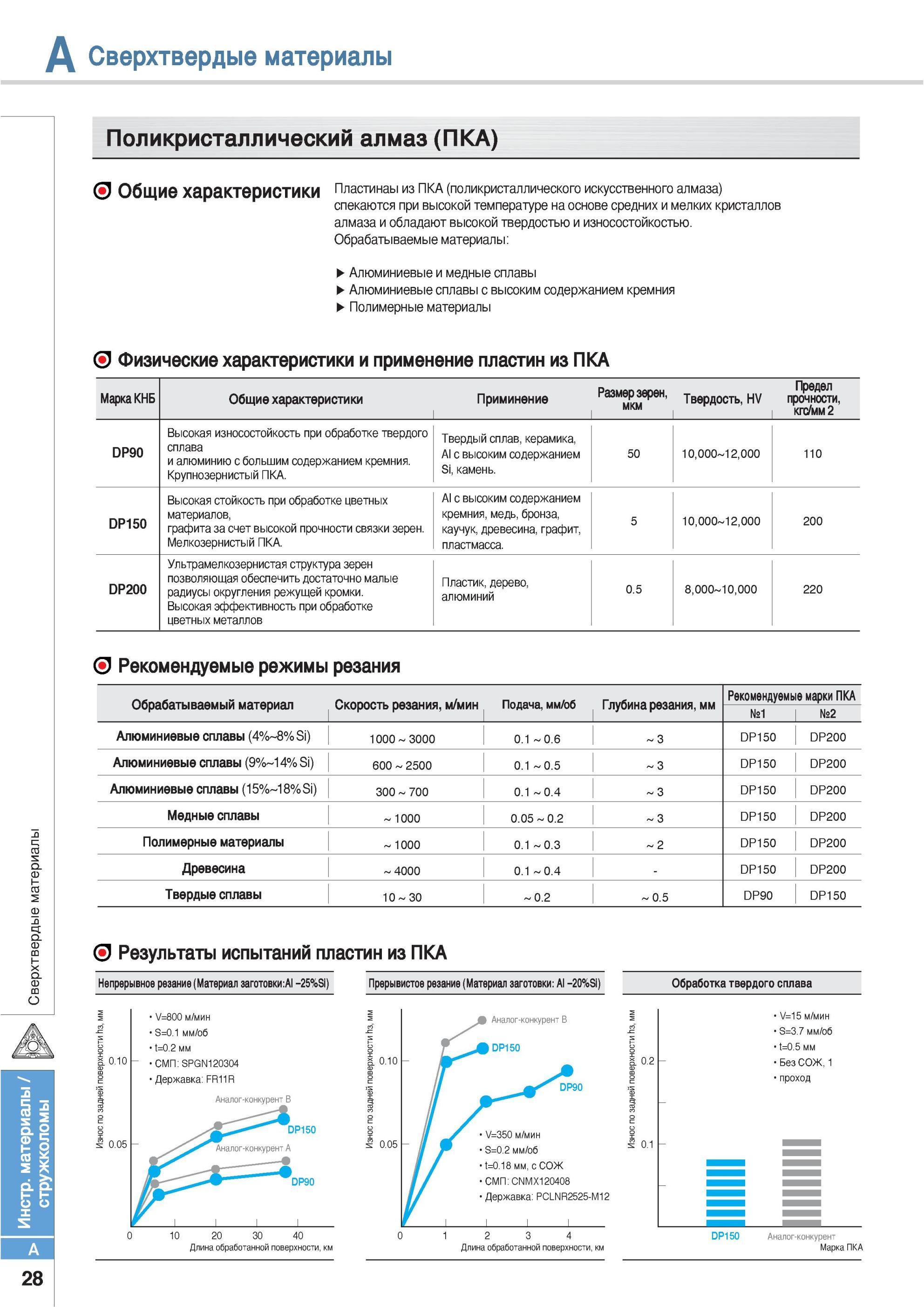

Пластины Korloy из ПКА поликристаллического искусственного алмаза спекаются при высокой температуре на основе средних и мелких кристаллов алмаза и обладают высокой твердостью и износостойкостью. Обрабатываемые материалы Алюминиевые и медные сплавы Алюминиевые сплавы с высоким содержанием кремния Полимерные материалы Физические характеристики и применение пластин из ПКА Марка КНБ Общие характеристики Приминение Размер зерен мкм Твердость HV Предел прочности кгс/ мм 2 DP90 Высокая износостойкость при обработке твердого сплава и алюминию с большим содержанием кремния. Крупнозернистый ПКА. Твердый сплав керамика Al с высоким содержанием камень. 50 10,000 12,000 110 DP150 Высокая стойкость при обработке цветных материалов графита за счет высокой прочности связки зерен. Мелкозернистый ПКА. Al с высоким содержанием кремния медь бронза каучук древесина графит пластмасса. 5 10,000 12,000 200 DP200 Ультрамелкозернистая структура зерен позволяющая обеспечить достаточно малые радиусы округления режущей кромки. Высокая эффективность при обработке цветных металлов Пластик дерево алюминий 0.5 8,000 10,000 220 Рекомендуемые режимы резания Обрабатываемый материал Скорость резания м/мин Подача мм/об Глубина резания мм Рекомендуемые марки ПКА №1 №2 Алюминиевые сплавы (4% 8%Б 1000 3000 0.1 0.6 DP150 DP200 Алюминиевые сплавы (9% 14%Б 600 2500 0.1 0.5 DP150 DP200 Алюминиевые сплавы (15% 18%Б 300 700 0.1 0.4 DP150 DP200 Медные сплавы 1000 0.05 0.2 DP150 DP200 Полимерные материалы 1000 0.1 0.3 2 DP150 DP200 Древесина 4000 0.1 0.4 DP150 DP200 Твердые сплавы 10 30 0.2 0.5 DP90 DP150 s Q X о Результаты испытаний пластин из ПКА Непрерывное резание (Материал заготовки А1 -25%Si) V=800 м/мин Б=0.1 мм/об t=0.2 мм СМП БPGN120304 Державка FR11R Аналог-конкурент B Прерывистое резание (Материал заготовки A -20%Si) 0.10 0.05 0.10 0.05 Аналог-конкурент B DP150 DP90 10 20 30 40 Длина обработанной поверхности км V=350 м/мин Б=0.2 мм/об t=0.18 мм с СОЖ СМП CNMX120408 Державка PCLNR2525-M12 12 4 Длина обработанной поверхности км DP150 Аналог-конкурент Марка ПКА 28 Обработка твердого сплава V=15 м/мин S=3.7 мм/об t=0.5 мм Без СОЖ 1 проход Износ по задней поверхности h3 мм Сверхтвердые материалы Поликристаллический алмаз (ПКА) Общие Характеристики
