KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|
542 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.E6 |
|||||

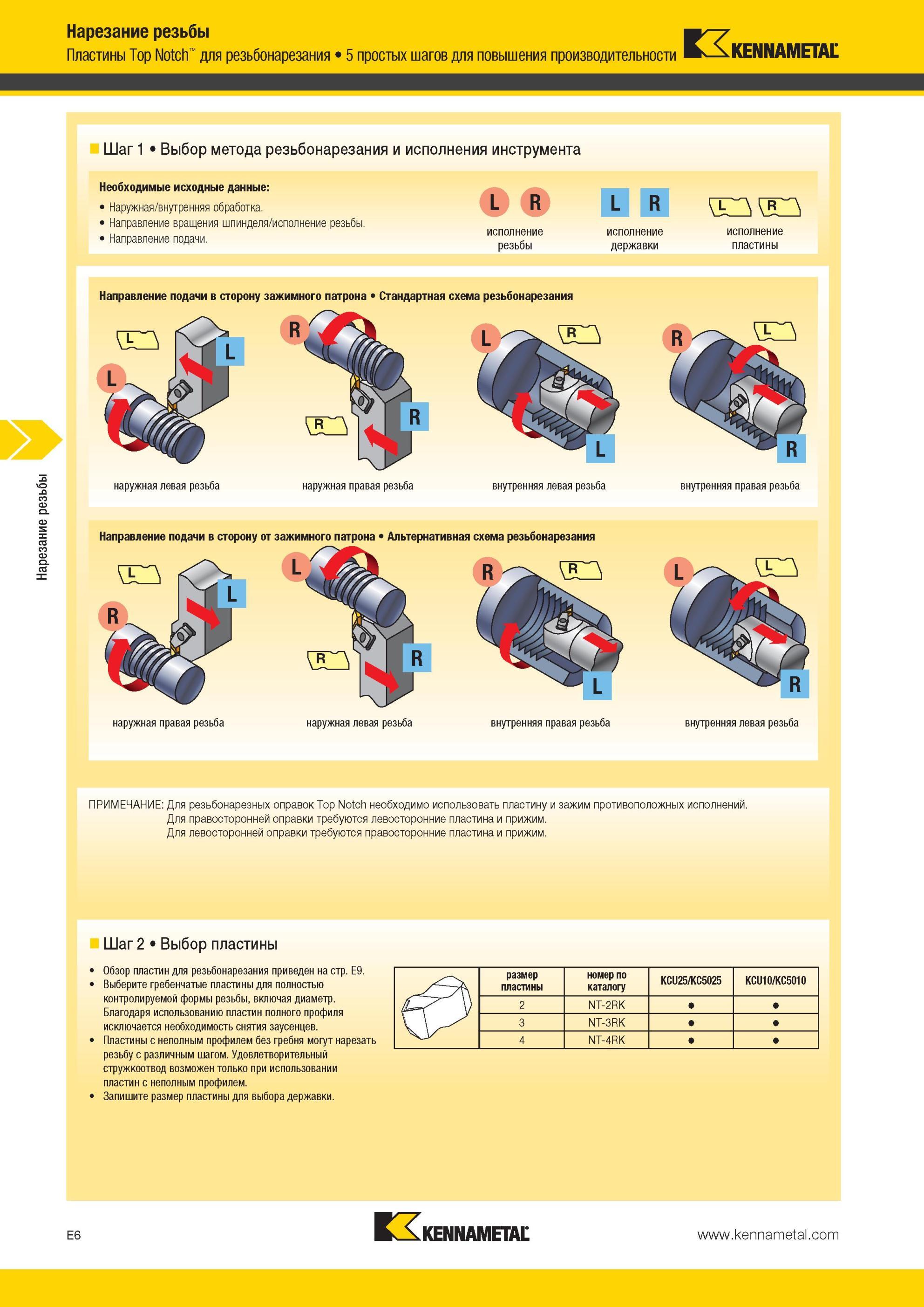

Пластины Kennametal Top Notch для резьбонарезания Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная/внутренняПластины Kennametal Top Notch для резьбонарезания Выбор метода резьбонарезания и исполнения инструмента Необходимые исходные данные Наружная/внутренняя обработка. Направление вращения шпинделя/исполнение резьбы. Направление подачи. исполнение резьбы исполнение державки исполнение пластины Направление подачи в сторону зажимного патрона Стандартная схема резьбонарезания наружная левая резьба Направление подачи в сторону от зажимного патрона Альтернативная схема резьбонарезания ПРИМЕЧАНИЕ Для резьбонарезных оправок Top Notch необходимо использовать пластину и зажим противоположных исполнений. Для правосторонней оправки требуются левосторонние пластина и прижим. Для левосторонней оправки требуются правосторонние пластина и прижим. Шаг 2 Выбор пластины Обзор пластин для резьбонарезания приведен на стр. E9. Выберите гребенчатые пластины для полностью контролируемой формы резьбы, включая диаметр. Благодаря использованию пластин полного профиля исключается необходимость снятия заусенцев. Пластины с неполным профилем без гребня могут нарезать резьбу с различным шагом. Удовлетворительный стружкоотвод возможен только при использовании пластин с неполным профилем. Запишите размер пластины для выбора державки. размер пластины номер по каталогу KCU25/KC5025 KCU10/KC5010 Cs' \) 2 NT-2RK 3 NT-3RK V)/ 4 NT-4RK E6 наружная правая резьба внутренняя левая резьба внутренняя правая резьба наружная правая резьба наружная левая резьба внутренняя правая резьба внутренняя левая резьба Нарезание резьбы 5 простых шагов для повышения производительности Шаг 1 |
|||||
