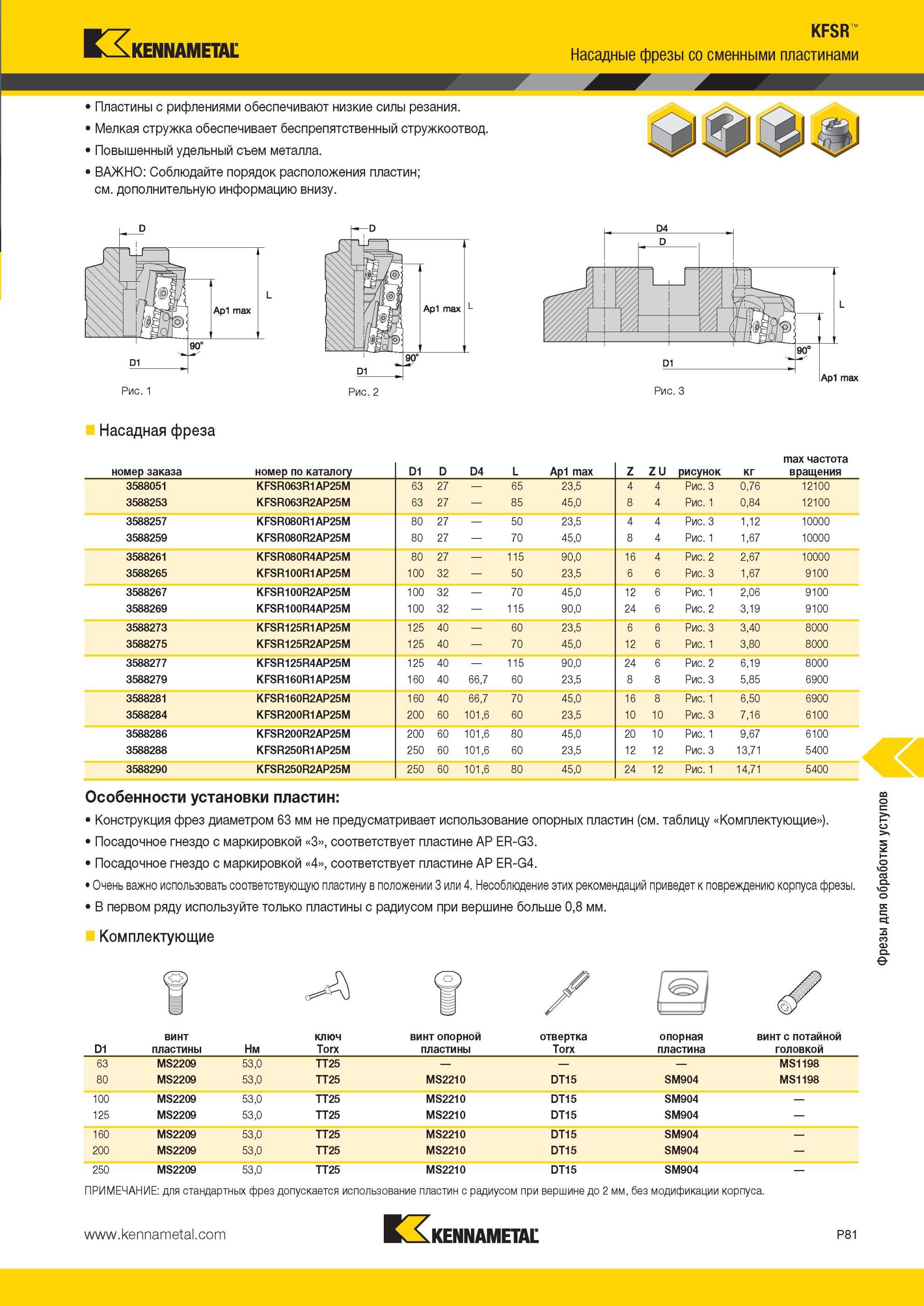

Пластины Kennametal с рифлениями обеспечивают низкие силы резания Мелкая стружка обеспечивает беспрепятственный стружкоотвод Повышенный удельный съем металла ВАЖНО Соблюдайте порядок расположения пластин; см. дополнительную информацию внизу. KFSR Насадные фрезы со сменными пластинами Насадная фреза номер заказа номер по каталогу D1 D D4 L Ap1 max Z Z U рисунок кг max частота вращения 3588051 KFSR063R1AP25M 63 27 65 23,5 4 4 Рис. 3 0,76 12100 3588253 KFSR063R2AP25M 63 27 85 45,0 8 4 Рис 0,84 12100 3588257 KFSR080R1AP25M 80 27 50 23,5 4 4 Рис. 3 1,12 10000 3588259 KFSR080R2AP25M 80 27 70 45,0 8 4 Рис 1,67 10000 3588261 KFSR080R4AP25M 80 27 115 90,0 16 4 Рис. 2 2,67 10000 3588265 KFSR100R1AP25M 100 32 50 23,5 6 6 Рис. 3 1,67 9100 3588267 KFSR100R2AP25M 100 32 70 45,0 12 6 Рис 2,06 9100 3588269 KFSR100R4AP25M 100 32 115 90,0 24 6 Рис. 2 3,19 9100 3588273 KFSR125R1AP25M 125 40 60 23,5 6 6 Рис. 3 3,40 8000 3588275 KFSR125R2AP25M 125 40 70 45,0 12 6 Рис 3,80 8000 3588277 KFSR125R4AP25M 125 40 115 90,0 24 6 Рис. 2 6,19 8000 3588279 KFSR160R1AP25M 160 40 66,7 60 23,5 8 8 Рис. 3 5,85 6900 3588281 KFSR160R2AP25M 160 40 66,7 70 45,0 16 8 Рис 6,50 6900 3588284 KFSR200R1AP25M 200 60 101,6 60 23,5 10 10 Рис. 3 7,16 6100 3588286 KFSR200R2AP25M 200 60 101,6 80 45,0 20 10 Рис 9,67 6100 3588288 KFSR250R1AP25M 250 60 101,6 60 23,5 12 12 Рис. 3 13,71 5400 3588290 KFSR250R2AP25M 250 60 101,6 80 45,0 24 12 Рис 14,71 5400 Особенности установки пластин Конструкция фрез диаметром 63 мм не предусматривает использование опорных пластин (см. таблицу Комплектующие). Посадочное гнездо с маркировкой 3, соответствует пластине AP ER-G3. Посадочное гнездо с маркировкой 4, соответствует пластине AP ER-G4. Очень важно использовать соответствующую пластину в положении 3 или 4. Несоблюдение этих рекомендаций приведет к повреждению корпуса фрезы. В первом ряду используйте только пластины с радиусом при вершине больше 0,8 мм. Комплектующие D1 винт пластины Нм ключ Torx винт опорной пластины отвертка Torx опорная пластина винт с потайной головкой 63 MS2209 53,0 TT25 MS1198 80 MS2209 53,0 TT25 MS2210 DT15 SM904 MS1198 100 125 MS2209 MS2209 53.0 53.0 TT25 TT25 MS2210 MS2210 DT15 DT15 SM904 SM904 160 MS2209 53,0 TT25 MS2210 DT15 SM904 200 MS2209 53,0 TT25 MS2210 DT15 SM904 250 MS2209 53,0 TT25 MS2210 DT15 SM904 ПРИМЕЧАНИЕ для стандартных фрез допускается использование пластин с радиусом при вершине до 2 мм, без модификации корпуса. P81 Фрезы для обработки уступов
