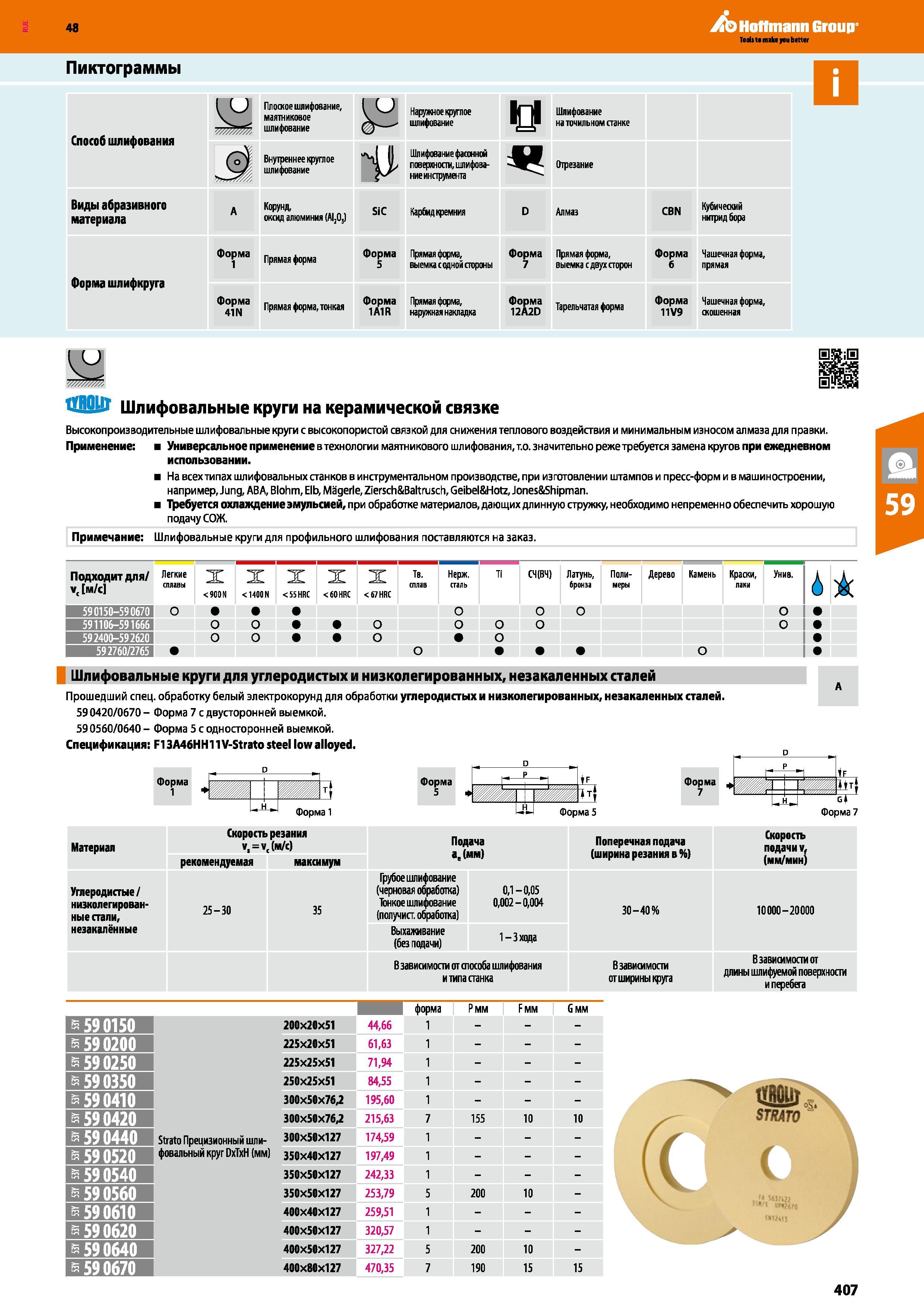

Пиктограммы Способ шлифования Виды абразивного материала Форма шлифкруга Внутреннее круглое шлифование Наружное круглое шлифование Шлифование фасонном поверхности, шлифование инструмента И Шлифование на точильном панке Отрезание Корунд, оксцд алюминия (AI-0J Алмаз SiC Карбидкремния Форма ппяыая опма Форма Прямая форма. Форма Прямая форма, 1 Р “ 5 выемка содной стороны 7 выемка с двух сторон 2A2D Тарельчатая форма фоРма Ппяыая Аппма тонкая фоРма Прямая форма, 41N прямая форма, тонкая 1A1R наружная накладка CBN Кубический нитрид бора Форма Чашечная форма, 6 прямая Форма Чашечная форма, 11V9 скошенная и Шлифовальные круги на керамической связке Высокопроизводительные шлифовальные круги с высокопористой связкой для снижения теплового воздействия и минимальным износом алмаза для правки. Применение: Универсальное применение в технологии маятникового шлифования, т.о. значительно реже требуется замена кругов при ежедневном использовании. На всех типах шлифовальных станков в инструментальном производстве, при изготовлении штампов и пресс-форм и в машиностроении, например, Jung, ABA, Blohm, Elb, Magerle, Ziersch&Baltrusch, Geibel&Hotz, Jones&Shipman. Требуется охлаждение эмульсией, при обработке материалов, дающих длинную стружку, необходимо непременно обеспечить хорошую подачу СОЖ. Примечание: Шлифовальные круги для профильного шлифования поставляются на заказ. Подходит для/ V, м/с Легкие сплавы X < 9 0 N X <1400 N X < 55 HRC X < 60HRC X < 67 HRC Твердый сплав Нержавеющая сталь Ti СЧ(ВЧ) Латунь, бронза Полимеры Дерево Камень Краски, лаки Унив. i 590150-590670 591106-591666 о 0 о О 592400-592620 о о о 0 592760/2765 Шлифовальные круги для углеродистых и низколегированных, незакаленных сталей Прошедший спец. обработку белый злектрокорунд для обработки углеродистых и низколегированных, незакаленных сталей. 590420/0670- Форма 7 с двусторонней выемкой. 59 0560/0640 - Форма 5 с односторонней выемкой. Спецификация: F13A46HH11V-Strato steel low alloyed. Форма 1 Форма 5 “ Форма 1 If Форма 7 Форма 5 1f г 4 И - ij Gt Материал Скорость резания V, = vt (м/с) рекомендуемая максимум Подача а, (мм) Поперечная подача (ширина резания в %) Скорость подачи v, (мм/мин) Углеродистые/ низколегированные пали, незакалённые 25-30 35 Грубое шлифование (черновая обработка) 1онкоешлифование (получист обработка) Выхаживание (без подачи) 0,1-0,05 0,002 - 0,004 1-Зхоца 30 - 40% 10000 - 20000 В зависимости от способа шлифования и типа станка В зависимости от ширины круга В зависимости от длины шлифуемой поверхности и перебега форма Рмм Fmm Gmm б 59 0150 200x20x51 44,66 1 - -590200 225x21x51 61,63 1 - 5 590250 225x25x51 71,94 1 - s 59 0350 250x25x51 84,55 1 - й 590410 300x50x76,2 195,60 1 - -590420 300x50x76,2 215,63 7 155 10 10 -590440 Strato Прецизионный шли- 300x50x127 174,59 1 59 0520 фовальный круг DxTxH (мм) 350x40x127 197,49 1 - 59 0540 350x50x127 242,33 1 59 0560 350x50x127 253,79 5 200 10 - 590610 400X40X127 259,51 1 - а 59 0620 400X50X127 320,57 1 - 5590640 400X50X127 327,22 5 200 10 - 5 59 0670 400x80x127 470,35 7 190 15 15 STRAT0 “ С у и У 407 Г гоское шлифование, I ( ) маятниковое V. шлифование O' - о j
