Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)
|
|
|

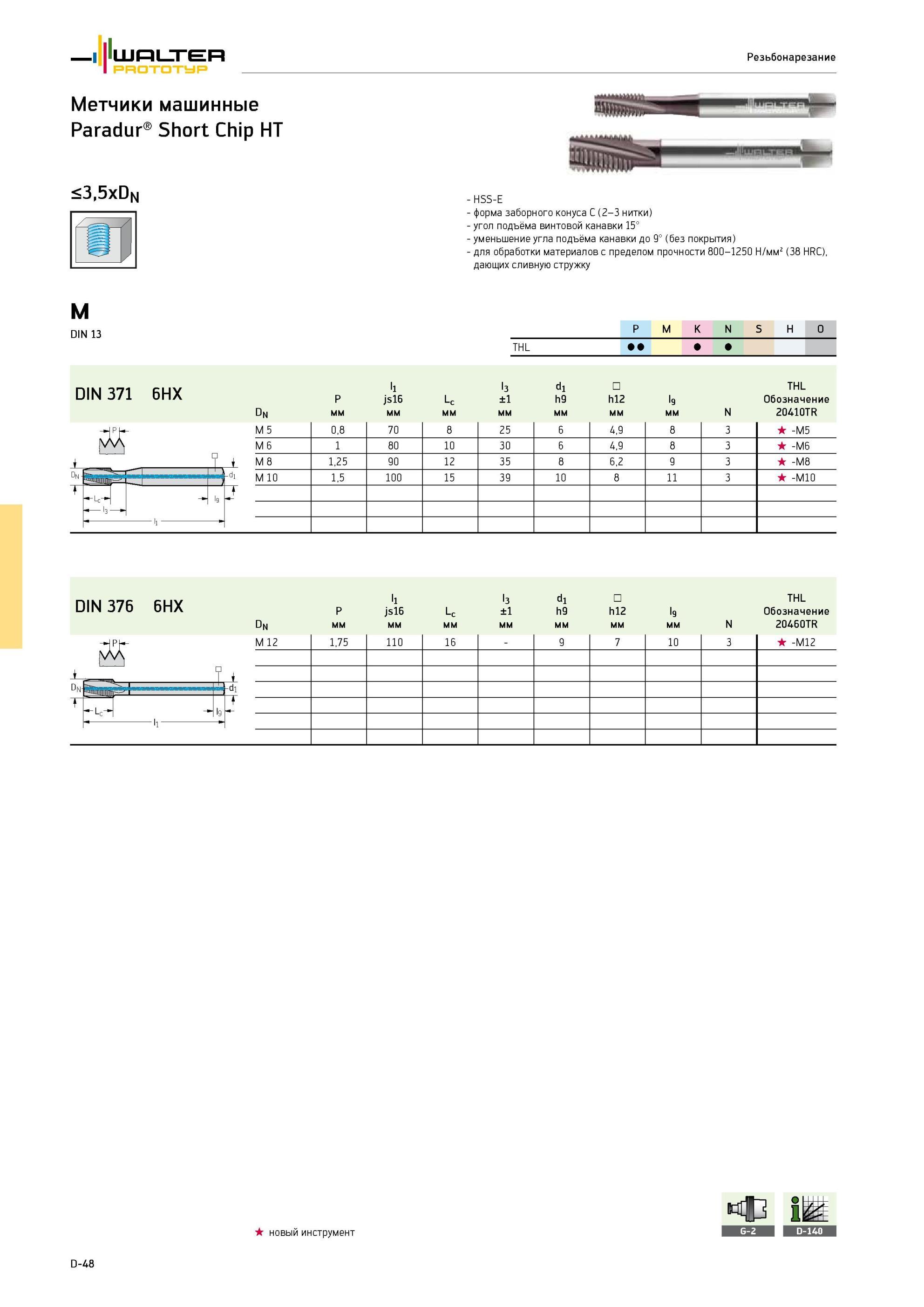

440 Каталог WALTER 2013 Дополнение к общему Стр.D-48
|
Метчики Walter для нарезания метрической резьбы с крупным шагом в глухом отверстии Для обработки материалов дающих сливную стружку Угол подъёма винтовой канавки 15 г
Метчики Walter для нарезания метрической резьбы с крупным шагом в глухом отверстии Для обработки материалов дающих сливную стружку Угол подъёма винтовой канавки 15 градусов Walter Prototyp Резьбонарезание Метчики машинные Paradur Short Chip HT <3,5xDn -HSS-E форма заборного конуса C (2-3 нитки) - угол подъёма винтовой канавки 15° - уменьшение угла подъёма канавки до 9° (без покрытия) для обработки материалов с пределом прочности 800-1250 Н/мм2 (38 HRC), дающих сливную стружку M DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O THL DIN 371 6HX dn P мм 1 js16 мм Lc мм 3 ±1 мм d1 h9 мм h12 мм 9 мм N THL Обозначение 20410TR M 5 0,8 70 8 25 6 4,9 8 3 -M5 M 6 1 80 10 30 6 4,9 8 3 -M6 M 8 1,25 90 12 35 8 6,2 9 3 -M8 M 10 1,5 100 15 39 10 8 11 3 -M10 DIN 376 6HX dN P мм 1 js16 мм Lc мм 3 ±1 мм d1 h9 мм h12 мм 9 мм N THL Обозначение 20460TR M 12 1,75 110 16 - 9 7 10 3 2 -M1 новый инструмент D-48
|
