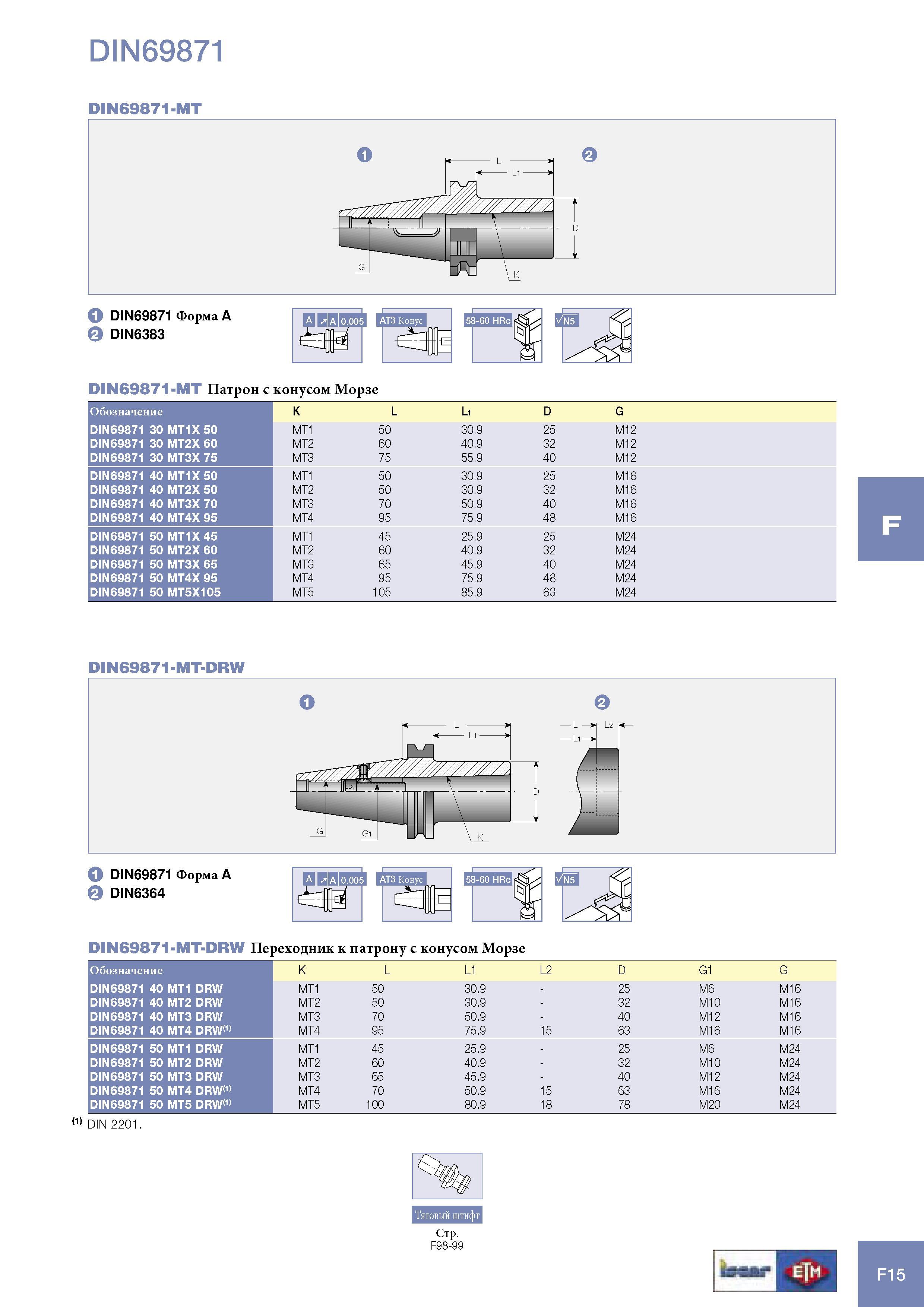

Переходные инструментальные патроны Iscar DIN69871-MT DIN69871-MT-DRW для крепления режущего или вспомогательного инструмента с конусом Морзе с лапкой и с резьбовым отверстием DIN69871-MT 1 DIN69871 Форма A DIN6383 AT3 Конус i DIN69871-MT Патрон с конусом Морзе Обозначение K L L1 D G DIN69871 30 MT1X 50 MT1 50 30.9 25 M12 DIN69871 30 MT2X 60 MT2 60 40.9 32 M12 DIN69871 30 MT3X 75 MT3 75 55.9 40 M12 DIN69871 40 MT1X 50 MT1 50 30.9 25 M16 DIN69871 40 MT2X 50 MT2 50 30.9 32 M16 DIN69871 40 MT3X 70 MT3 70 50.9 40 M16 DIN69871 40 MT4X 95 MT4 95 75.9 48 M16 DIN69871 50 MT1X 45 MT1 45 25.9 25 M24 DIN69871 50 MT2X 60 MT2 60 40.9 32 M24 DIN69871 50 MT3X 65 MT3 65 45.9 40 M24 DIN69871 50 MT4X 95 MT4 95 75.9 48 M24 DIN69871 50 MT5X105 MT5 105 85.9 63 M24 DIN69871-MT-DRW 1 DIN69871 Форма A \2 DIN6364 DIN69871-MT-DRW Переходник к патрону с конусом Морзе Обозначение K L L1 L2 D G1 G DIN69871 40 MT1 DRW MT1 50 30.9 - 25 M6 M16 DIN69871 40 MT2 DRW MT2 50 30.9 - 32 M10 M16 DIN69871 40 MT3 DRW MT3 70 50.9 - 40 M12 M16 DIN69871 40 MT4 DRW'1' MT4 95 75.9 15 63 M16 M16 DIN69871 50 MT1 DRW MT1 45 25.9 - 25 M6 M24 DIN69871 50 MT2 DRW MT2 60 40.9 - 32 M10 M24 DIN69871 50 MT3 DRW MT3 65 45.9 - 40 M12 M24 DIN69871 50 MT4 DRW'1' MT4 70 50.9 15 63 M16 M24 DIN69871 50 MT5 DRW'1' MT5 100 80.9 18 78 M20 M24 (1) DIN 2201. Тяговый штифт Стр. F98-99 58-60 HRc
