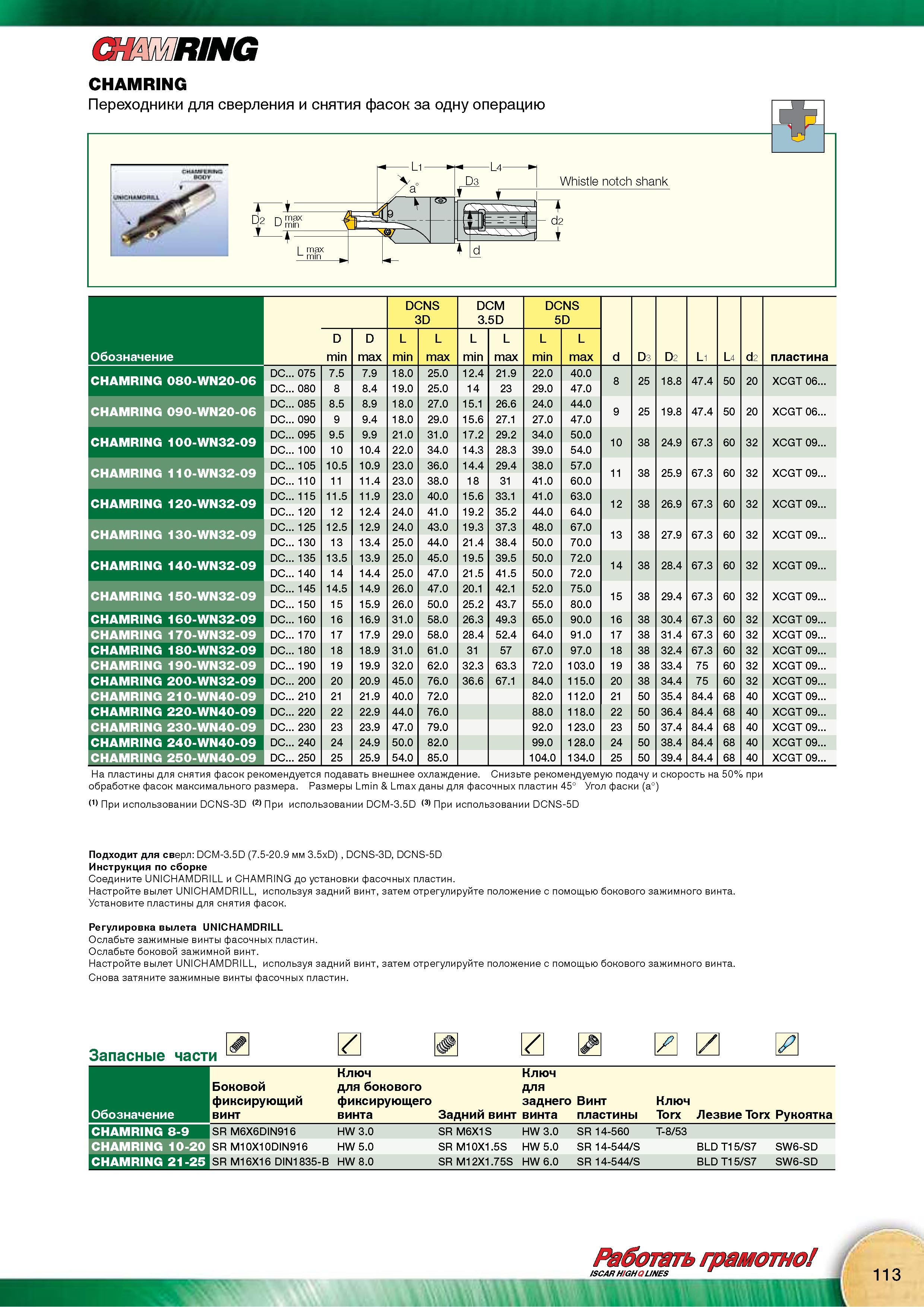

Переходники Iscar CHAMRING для сверления и снятия фасок за одну технологическую операцию Обозначение Инструкция по сборке Комбинированный сверлильный инструмент _ Соедините UNICHAMDRILL и CHAMRING до установки фасочных пластин. Настройте вылет UNICHAMDRILL, используя задний винт, затем отрегулируйте положение с помощью бокового зажимного винта. Установите пластины для снятия фасок. Регулировка вылета UNICHAMDRILL Ослабьте зажимные винты фасочных пластин. Ослабьте боковой зажимной винт. Настройте вылет UNICHAMDRILL, используя задний винт, затем отрегулируйте положение с помощью бокового зажимного винта. Снова затяните зажимные винты фасочных пластин. Запасные части Обозначение Боковой фиксирующий винт Ключ для бокового фиксирующего винта Ключ для заднего Задний винт винта Винт пластины Ключ Torx Лезвие Torx Рукоятка CHAMRING 8-9 SR M6X6DIN916 HW3.0 SR M6X1S HW3.0 SR 14-560 Т-8/53 CHAMRING 10-20 SR M10X10DIN916 HW 5.0 SR M10X1.5S HW5.0 SR 14-544/S BLD Т15/S7 SW6-SD CHAMRING 21-25 SR M16X16 DIN1835-B HW 8.0 SR М12X1.75S HW6.0 SR 14-544/S BLD Т15/S7 SW6-SD \Ш Работать грамотно ISCAR HIGHО LINES \ DCNS 3D DCM 3.5 D DCNS 5D d D; D2 Li L4 d2 пластина D min D max L min L max L min L max L min L max CHAMRING 080-WN20-06 DC 075 7.5 7.9 18.0 25.0 12.4 21.9 22.0 40.0 8 25 18.8 47.4 50 20 XCGT 06 DC 080 8 8.4 19.0 25.0 14 23 29.0 47.0 CHAMRING 090-WN20-06 DC 085 8.5 8.9 18.0 27.0 15.1 26.6 24.0 44.0 9 25 19.8 47.4 50 20 XCGT 06 DC 090 9 9.4 18.0 29.0 15.6 27.1 27.0 47.0 CHAMRING 100-WN32-09 DC 095 9.5 9.9 21.0 31.0 17.2 29.2 34.0 50.0 10 38 24.9 67.3 60 32 XCGT 09 DC 100 10 10.4 22.0 34.0 14.3 28.3 39.0 54.0 CHAMRING 110-WN32-09 DC 105 10.5 10.9 23.0 36.0 14.4 29.4 38.0 57.0 11 38 25.9 67.3 60 32 XCGT 09 DC 110 11 11.4 23.0 38.0 18 31 41.0 60.0 CHAMRING 120-WN32-09 DC 115 11.5 11.9 23.0 40.0 15.6 33.1 41.0 63.0 12 38 26.9 67.3 60 32 XCGT 09 DC 120 12 12.4 24.0 41.0 19.2 35.2 44.0 64.0 CHAMRING 130-WN32-09 DC 125 12.5 12.9 24.0 43.0 19.3 37.3 48.0 67.0 13 38 27.9 67.3 60 32 XCGT 09 DC 130 13 13.4 25.0 44.0 21.4 38.4 50.0 70.0 CHAMRING 140-WN32-09 DC 135 13.5 13.9 25.0 45.0 19.5 39.5 50.0 72.0 14 38 28.4 67.3 60 32 XCGT 09 DC 140 14 14.4 25.0 47.0 21.5 41.5 50.0 72.0 CHAMRING 150-WN32-09 DC 145 14.5 14.9 26.0 47.0 20.1 42.1 52.0 75.0 15 38 29.4 67.3 60 32 XCGT 09 DC 150 15 15.9 26.0 50.0 25.2 43.7 55.0 80.0 CHAMRING 160-WN32-09 DC 160 16 16.9 31.0 58.0 26.3 49.3 65.0 90.0 16 38 30.4 67.3 60 32 XCGT 09 CHAMRING 170-WN32-09 DC 170 17 17.9 29.0 58.0 28.4 52.4 64.0 91.0 17 38 31.4 67.3 60 32 XCGT 09 CHAMRING 180-WN32-09 DC 180 18 18.9 31.0 61.0 31 57 67.0 97.0 18 38 32.4 67.3 60 32 XCGT 09 CHAMRING 190-WN32-09 DC 190 19 19.9 32.0 62.0 32.3 63.3 72.0 103.0 19 38 33.4 75 60 32 XCGT 09 CHAMRING 200-WN32-09 DC 200 20 20.9 45.0 76.0 36.6 67.1 84.0 115.0 20 38 34.4 75 60 32 XCGT 09 CHAMRING 210-WN40-09 DC 210 21 21.9 40.0 72.0 82.0 112.0 21 50 35.4 84.4 68 40 XCGT 09 CHAMRING 220-WN40-09 DC 220 22 22.9 44.0 76.0 88.0 118.0 22 50 36.4 84.4 68 40 XCGT 09 CHAMRING 230-WN40-09 DC 230 23 23.9 47.0 79.0 92.0 123.0 23 50 37.4 84.4 68 40 XCGT 09 CHAMRING 240-WN40-09 DC 240 24 24.9 50.0 82.0 99.0 128.0 24 50 38.4 84.4 68 40 XCGT 09 CHAMRING 250-WN40-09 DC 250 25 25.9 54.0 85.0 104.0 134.0 25 50 39.4 84.4 68 40 XCGT 09 На пластины для снятия фасок рекомендуется подавать внешнее охлаждение. Снизьте рекомендуемую подачу и скорость на 50% при обработке фасок максимального размера. Размеры Lmin & Lmax даны для фасочных пластин 45° Угол фаски (а°) При использовании DCNS-3D При использовании DCM-3.5D При использовании DCNS-5D Подходит для сверл DCM-3.5D (7.5-20.9 мм 3.5xD) , DCNS-3D, DCNS-5D
