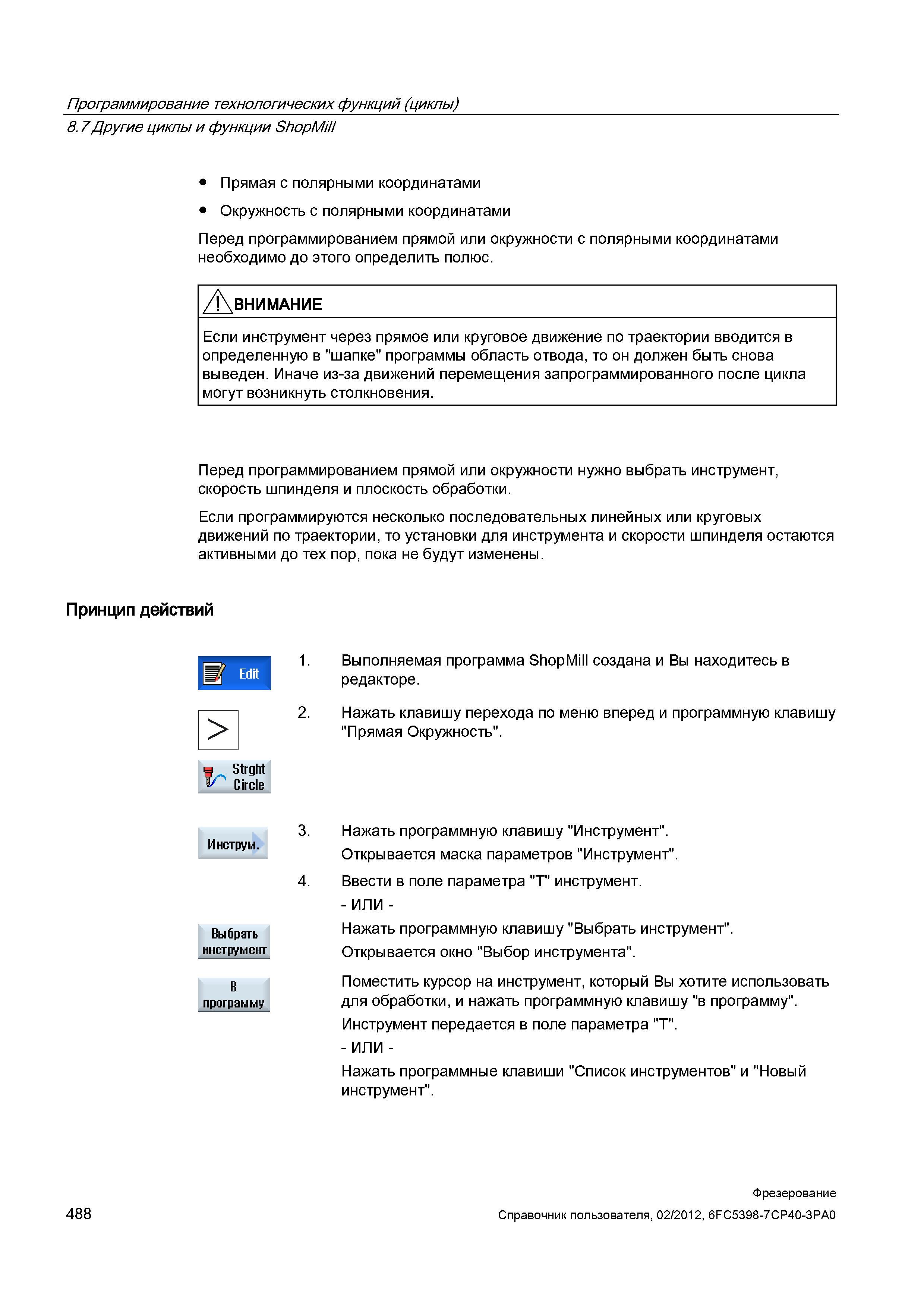

Перед программированием прямой или окружности с полярными координатами необходимо до этого определить полюс. Если инструмент через прямое или круговое движение по траектории вводится в определенную в "шапке" программы область отвода, то он должен быть снова выведен. Иначе из-за движений перемещения запрограммированного после цикла могут возникнуть столкновения. Перед программированием прямой или окружности нужно выбрать инструмент, скорость шпинделя и плоскость обработки. Если программируются несколько последовательных линейных или круговых движений по траектории, то установки для инструмента и скорости шпинделя остаются активными до тех пор, пока не будут изменены. Принцип действий 1. Выполняемая программа ShopMill создана и Вы находитесь в редакторе. > 2. Нажать клавишу перехода по меню вперед и программную клавишу "Прямая Окружность". 3. Нажать программную клавишу "Инструмент". Инструм. Открывается маска параметров "Инструмент". 4. Ввести в поле параметра "T" инструмент. Выбрать инструмент В программу Нажать программную клавишу "Выбрать инструмент". Открывается окно "Выбор инструмента". Поместить курсор на инструмент, который Вы хотите использовать для обработки, и нажать программную клавишу "в программу". Инструмент передается в поле параметра "T". Нажать программные клавиши "Список инструментов" и "Новый инструмент". 488 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.7 Другие циклы и функции ShopMill Прямая с полярными координатами Окружность с полярными координатами
