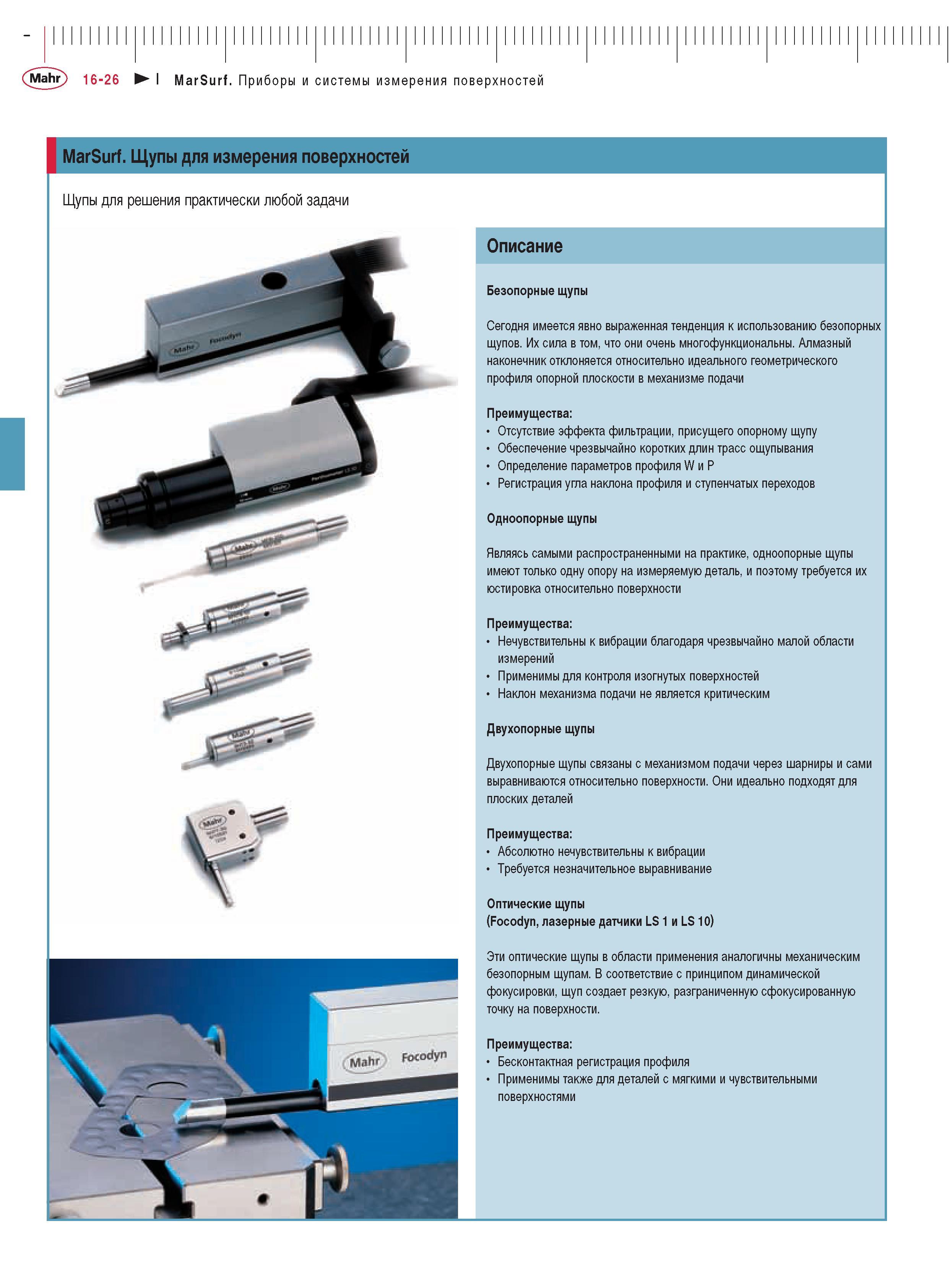

Отсутствие эффекта фильтрации присущего опорному щупу Обеспечение чрезвычайно коротких длин трасс ощупывания Определение параметров профиля W и P Регистрация угла наклона профиля и ступенчатых переходов Одноопорные щупы Являясь самыми распространенными на практике одноопорные щупы имеют только одну опору на измеряемую деталь и поэтому требуется их юстировка относительно поверхности Преимущества Нечувствительны к вибрации благодаря чрезвычайно малой области измерений Применимы для контроля изогнутых поверхностей Наклон механизма подачи не является критическим Двухопорные щупы Двухопорные щупы связаны с механизмом подачи через шарниры и сами выравниваются относительно поверхности. Они идеально подходят для плоских деталей Преимущества Абсолютно нечувствительны к вибрации Требуется незначительное выравнивание Оптические щупы (Focodyn лазерные датчики LS 1 и LS 10) Эти оптические щупы в области применения аналогичны механическим безопорным щупам. В соответствие с принципом динамической фокусировки щуп создает резкую разграниченную сфокусированную точку на поверхности. Преимущества Бесконтактная регистрация профиля Применимы также для деталей с мягкими и чувствительными поверхностями MarSurf Щупы для измерения поверхностей Щупы для решения практически любой задачи Описание Безопорные щупы Сегодня имеется явно выраженная тенденция к использованию безопорных щупов. Их сила в том что они очень многофункциональны. Алмазный наконечник отклоняется относительно идеального геометрического профиля опорной плоскости в механизме подачи Преимущества
