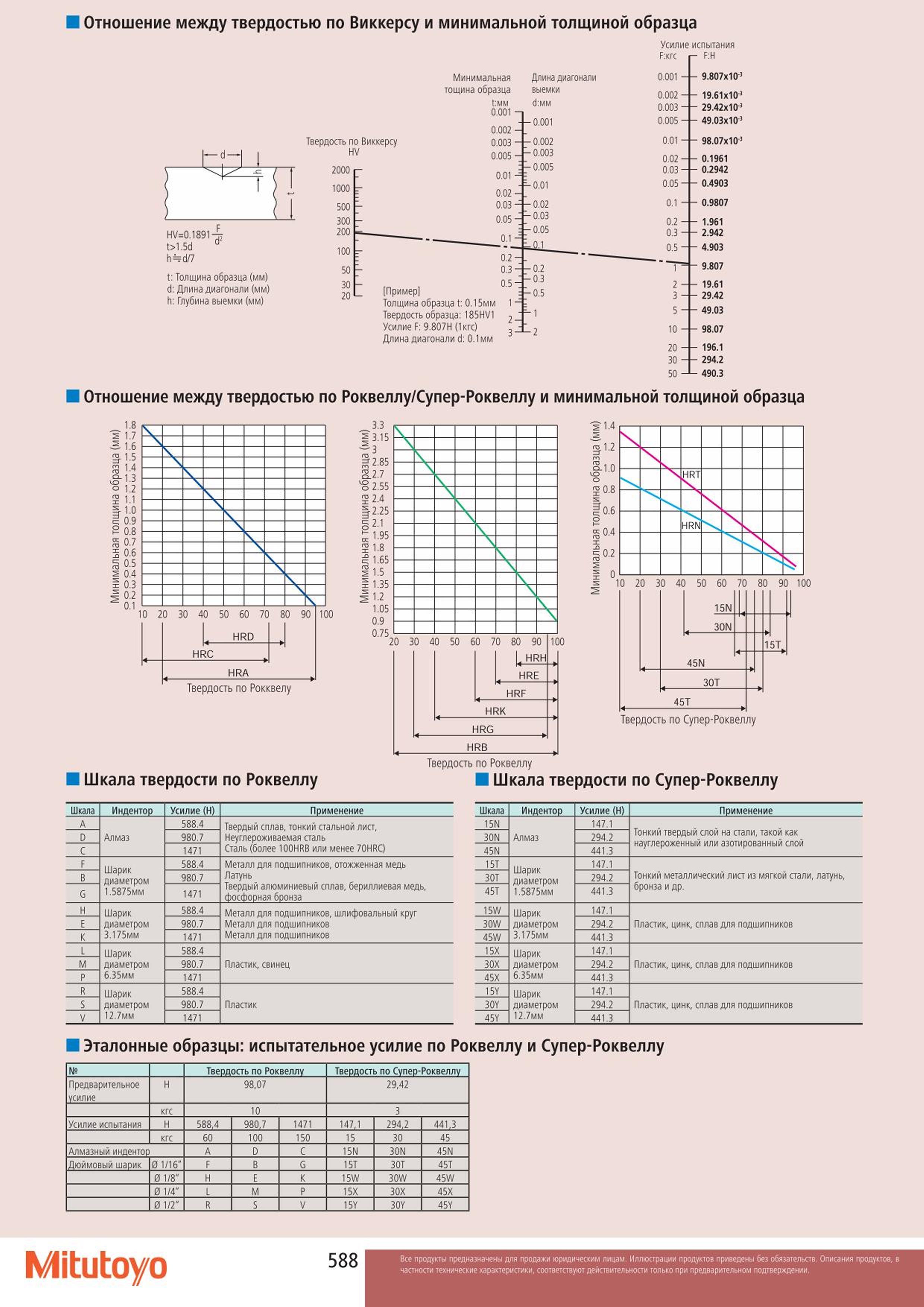

Отношение между твердостью по Виккерсу и минимальной толщиной образца Минимальная тощина образца tiMM 0.001 Длина диагонали выемки HV0.1891-7t t1.5d d

Отношение между твердостью по Виккерсу и минимальной толщиной образца Минимальная тощина образца tiMM 0.001 Длина диагонали выемки HV0.1891-7t t1.5d d h d 7 t: Толщина образца (мм) d: Длина диагонали (мм) h: Глубина выемки (мм) Твердость по Виккерсу HV 2000 1000 500 300 200 100 50 30 20 (Пример Толщина образца t: 0.15мм Твердость образца: 185HV1 Усилие F: 9.807Н (1кгс) Длина диагонали d: 0.1 мм Усилие испытания F:ktc г- F:H 9.807x10 19.61x103 29.42x10 49.03х103 98.07x103 0.1961 0.2942 0.4903 0.9807 Отношение между твердостью по Роквеллу Супер-Роквеллу и минимальной толщиной образца о. vo о N N N С N S. N г N v 10 2 0 3 0 4 0 5 0 6 HF 0 7 Ю 0 8 0 9 0 1C HRC HRA Твердость по Рокквелу Шкала твердости по Роквеллу Шкала Индентор Усилие (Н) Применение Шкала Индентор Усилие (Н) Применение А Алмаз 588.4 Твердый сплав тонкий стальной лист Неуглероживаемая сталь Сталь (более 100HRB или менее 70HRC) 15N Алмаз 147.1 Тонкий твердый слой на стали такой как науглероженный или азотированный слой D 980.7 30N 294.2 С 1471 45N 441.3 F Шарик диаметром 588.4 Металл для подшипников отожженная медь Латунь Твердый алюминиевый сплав бериллиевая медь фосфорная бронза 15Т Шарик диаметром 1.5875мм 147.1 Тонкий металлический лист из мягкой стали латунь бронза и др. В 980.7 ЗОТ 294.2 G 1.5875мм 1471 45Т 441.3 Н Шарик 588.4 Металл для подшипников шлифовальный круг Металл для подшипников Металл для подшипников 15W Шарик диаметром 3.175мм 147.1 Пластик цинк сплав для подшипников диаметром 3.175мм 980.7 30W 294.2 К 1471 45W 441.3 L Шарик диаметром 6.35мм 588.4 Пластик свинец 15Х Шарик диаметром 6.35мм 147.1 Пластик цинк сплав для подшипников М 980.7 ЗОХ 294.2 Р 1471 45Х 441.3 R Шарик 588.4 15Y Шарик 147.1 S диаметром 980.7 Пластик 30Y диаметром 294.2 Пластик цинк сплав для подшипников V 12.7мм 1471 45Y 12.7мм 441.3 Эталонные образцы: испытательное усилие по Роквеллу и Супер-Роквеллу Твердость по Роквеллу Твердость по Супер-Роквеллу Предварительное усилие Н 9807 2942 кгс 10 3 Усилие испытания Н 588.4 980.7 1471 1471 2942 441.3 кгс 60 100 150 15 30 45 Алмазный индентор А D С 15N 30N 45N Дюймовый шарик 0 1 16" F В G 15Т ЗОТ 45Т 01 8" Н К 15W 30W 45W 0 1 4" L М Р 15Х ЗОХ 45Х 01 2" R S V 15Y 30Y 45Y щ ЗОТ 4 45Т Твердость по Супер-Роквеллу Твердость по Роквеллу Шкала твердости по Супер-Роквеллу Mitutoyo
