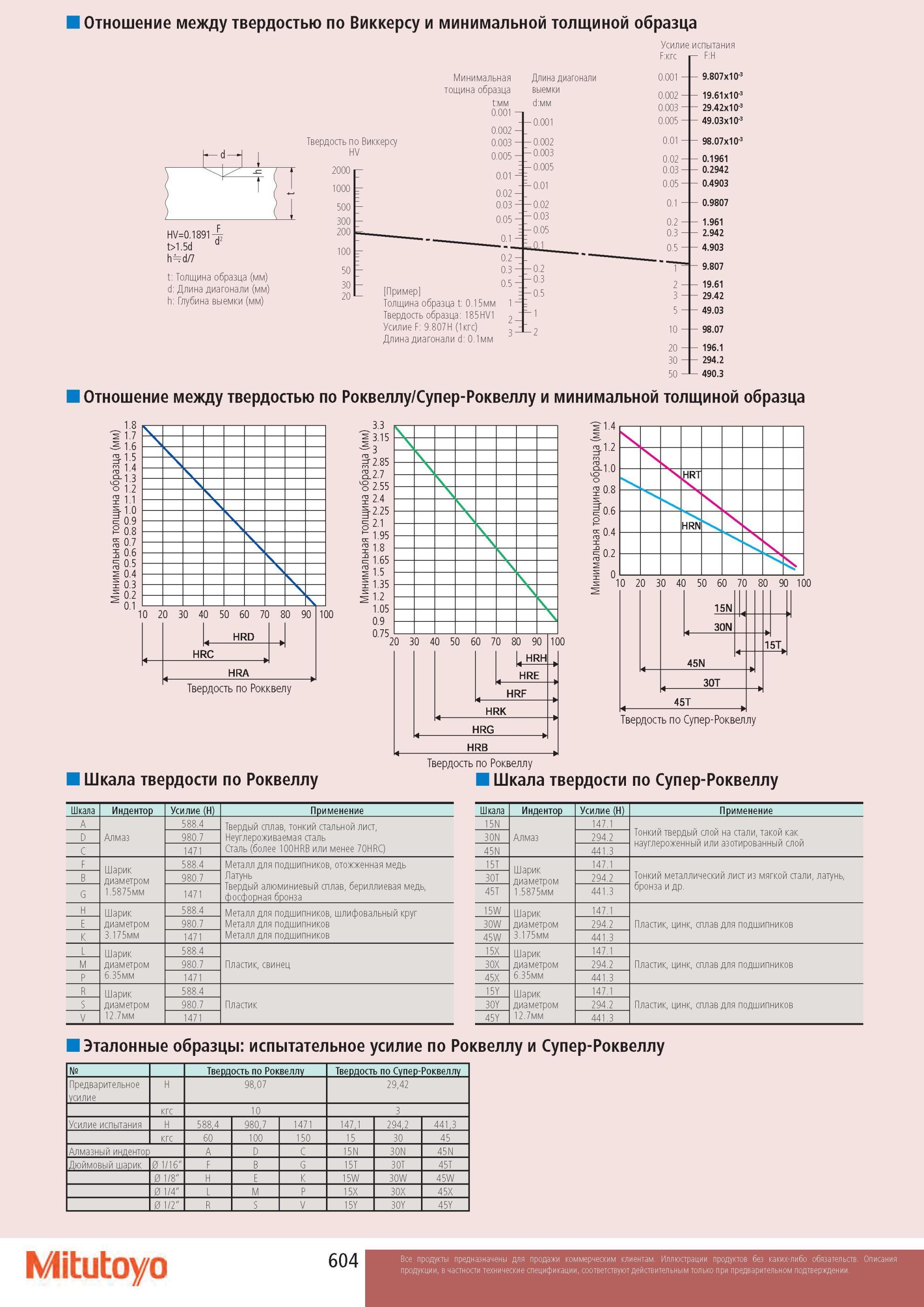

Отношение между твердостью по Виккерсу и минимальной толщиной образца Минимальная толщина образца Длина диагонали выемки Толщина образца (мм) d Длина диаго

Отношение между твердостью по Виккерсу и минимальной толщиной образца Минимальная толщина образца Длина диагонали выемки Толщина образца (мм) d Длина диагонали (мм) HV=0.1891 -W t>1.5d h=d/7 Глубина выемки (мм) Твердость по Виккерсу HV 2000 1000 500 300 200 100 50 30 20 с1:мм 0.001 0.001 0.002 -0.003 0.002 0.005 0.003 0.005 0.01 - 0.01 0.020.03 0.05 [Пример] Толщина образца 0.15мм Твердость образца 185HV1 Усилие F 9.807Н (1кгс) Длина диагонали d 0.1мм 0.02 0.03 0.05 2-Г1 Усилие испытания Fm F:H 0.001 - 0.002 0.003 0.005 0.01 - 0.02 0.03 0.05 0.2 0.3 2 3 5 10 - 20 30 50 9.807x10 19.61x10 29.42x10 49.03x10 98.07x10 0.1961 0.2942 0.4903 0.9807 1.961 2.942 4.903 9.807 19.61 29.42 49.03 98.07 196.1 294.2 490.3 Отношение между твердостью по Роквеллу/Супер-Роквеллу и минимальной толщиной образца 1. Те 1. -5 1. 1 гъ 1 СР 1 0 1. S 1. I1. 0. 0. 0. 5 0. 0. 2 0. 1 0. - 0 V S S 10 2 0 3 0 4 0 5 0 6 HF 0 7 D 0 8 0 9 0 1 HRC HRA Твердость по Рокквелу3.3 2 3.15 3 И 2.85 2.7 2.55 5° 2.4 225 21 1.95 1.8 1.65 Si 1.5 I 1.35 1 12 1.05 0.9 0.75 ь- -J h- 20 30 40 50 60 70 80 90 L HRH HRE HRF HRK HRG 100 HRB s' 1 .4 (м .2 а .0 б о 0.8 и fo.6 от 0.4 а I 02 М М JHRT HRN о 2 0 3 0 4 0 5 0 60 15N 7 8 о 9 0 1 30N 5Т 1 45N зот 45Т Твердость по Супер-Роквел лу Шкала твердости по Роквеллу Твердость по Роквеллу Шкала твердости по Супер-Роквеллу Шкала Индентор Усилие (Н) Применение A Алмаз 588.4 Твердый сплав, тонкий стальной лист, Неуглероживаемая сталь Сталь (более 100HRB или менее 70HRC) D 980.7 C 1471 Шарик диаметром 1.5875мм 588.4 Металл для подшипников, отожженная медь Латунь Твердый алюминиевый сплав, бериллиевая медь, фосфорная бронза 980.7 G 1471 H Шарик диаметром 3.175мм 588.4 Металл для подшипников, шлифовальный круг Металл для подшипников Металл для подшипников 980.7 K 1471 Шарик диаметром 6.35мм 588.4 Пластик, свинец M 980.7 1471 R Шарик диаметром 12.7мм 588.4 Пластик 980.7 V 1471 Шкала Индентор Усилие (Н) Применение 15N Алмаз 147.1 Тонкий твердый слой на стали, такой как науглероженный или азотированный слой 30N 294.2 45N 441.3 15T Шарик 147.1 Тонкий металлический лист из мягкой стали, латунь, бронза и др. 30T 294.2 45T 1.5875мм 441.3 15W Шарик диаметром 3.175мм 147.1 Пластик, цинк, сплав для подшипников 30W 294.2 45W 441.3 15X Шарик диаметром 6.35мм 147.1 Пластик, цинк, сплав для подшипников 30X 294.2 45X 441.3 15Y Шарик диаметром 12.7мм 147.1 Пластик, цинк, сплав для подшипников 30Y 294.2 45Y 441.3 Эталонные образцы испытательное усилие по Роквеллу и Супер-Роквеллу d 1 - Номер Твердость по Роквеллу Твердость по Супер-Роквеллу Предварительное усилие 98,07 29,42 кгс 10 3 Усилие испытания 588,4 980,7 1471 147,1 294,2 441,3 кгс 60 100 150 15 30 45 Алмазный индентор A D C 15N 30N 45N Дюймовый шарик 0 1/16" F G 15T 30T 45T 0 1/8" H K 15W 30W 45W 0 1/4" L M P 15X 30X 45X 0 1/2" R V 15Y 30Y 45Y Mitutoyo
