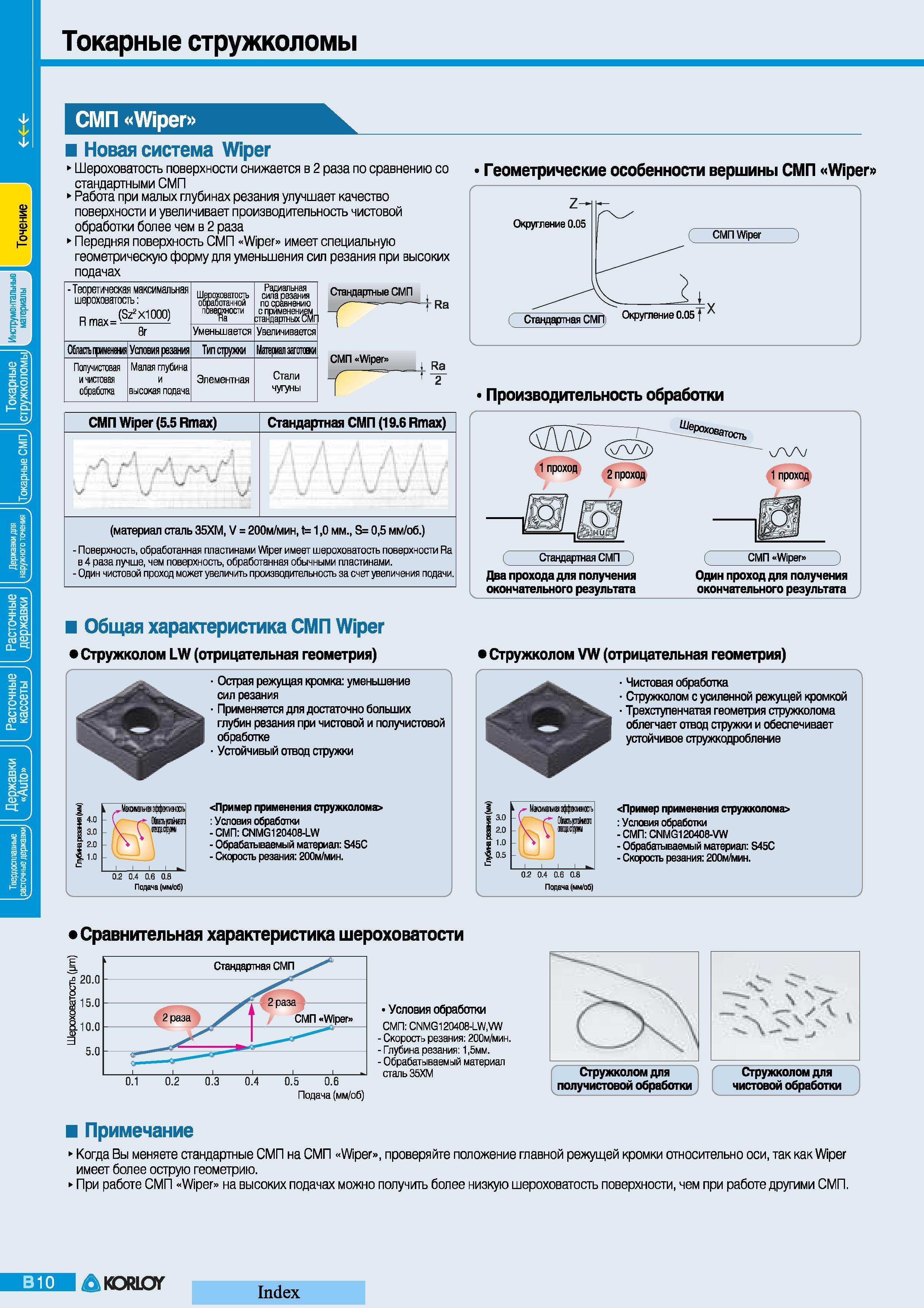

Особенности токарных зачистных пластин Korloy Wiper из твердого сплава Шероховатость поверхности обрабатываемой на станке детали снижается в 2 раза _ по сравнению со стандартными режущими токарными пластинами Работа при малых глубинах резания улучшает качество поверхности и увеличивает производительность чистовой обработки более чем в 2 раза Передняя поверхность СМП Wiper имеет специальную геометрическую форму для уменьшения сил резания при высоких подачах -Теоретическая максимальная шероховатость Rmax-Sz2x1000 Шероховатость обработанной поверхности Радиальная сила резания по сравнению с применением стандартных СМГ 8г Уменьшается Увеличивается Обшъгртменешя Условия резания Тип стружки Материал заготовки Получистовая и чистовая обработка Малая глубина и высокая подача Элементная Стали чугуны Новая система Wiper Стандартные СМП СМП Wiper Ra 2 СМП Wiper (5.5 Rmax) V Стандартная СМП (19.6 Rmax) Геометрические особенности вершины СМП Wiper Округление 0.05 СМП Wiper Стандартная СМП Округление 0.05 У Х Производительность обработки (материал сталь 35ХМ V 200 м/мин t 10 мм. S 05 мм/об.) - Поверхность обработанная пластинами Wiper имеет шероховатость поверхности Ra в 4 раза лучше чем поверхность обработанная обычными пластинами. - Один чистовой проход может увеличить производительность аа счет увеличения подачи. Общая характеристика СМП Wiper Стружколом LW (отрицательная геометрия) Острая режущая кромка уменьшение сил резания Применяется для достаточно больших глубин резания при чистовой и получистовой обработке Устойчивый отвод стружки "г г. l Мюшшаффнмюь Пример применения стружколома з. 4.0 - - Мирйшп) Условия обработки 3.0 I г CtepAerc I 3.0 К 1 адщр - СМП CNMG120408-LW 1 отщщр а 2.0 - (Vy - Обрабатываемый материал S45C 1.0 I 1.0 с 1 i 1 1 - Скорость резания 200 м/мин . 0.5 с i i i i 0.2 0.4 0.а 0.8 Подача (мм/об) Стружколом VW (отрицательная геометрия) 0.2 0.4 0.6 0.8 Подача (мм/об) Чистовая обработка Стружколом с усиленной режущей кромкой Трехступенчатая геометрия стружколома облегчает отвод стружки и обеспечивает устойчивое стружкодробление Пример применения стружколома Условия обработки - СМП CNMG120408-VW - Обрабатываемый материал S45C - Скорость резания 200 м/мин . Сравнительная характеристика шероховатости Условия обработки СМП CNMG120408-LW.VW - Скорость резания 200 м/мин . - Глубина резания 15мм. - Обрабатываемый материал сталь 35XM Подача (мм/об) I Примечание Когда Вы меняете стандартные СМП на СМП Wiper проверяйте положение главной режущей кромки относительно оси так как Wiper имеет более острую геометрию. При работе СМП Wiper на высоких подачах можно получить более низкую шероховатость поверхности чем при работе другими СМП. Index Шеро тость v W Стандартная СМП ) Два прохода для получения окончательного результата СМП Wiper ) Один проход для получения окончательного результата Инструментальные материалы Точение В10 Токарные стружколомы сменных режущих пластин Korloy Wiper
