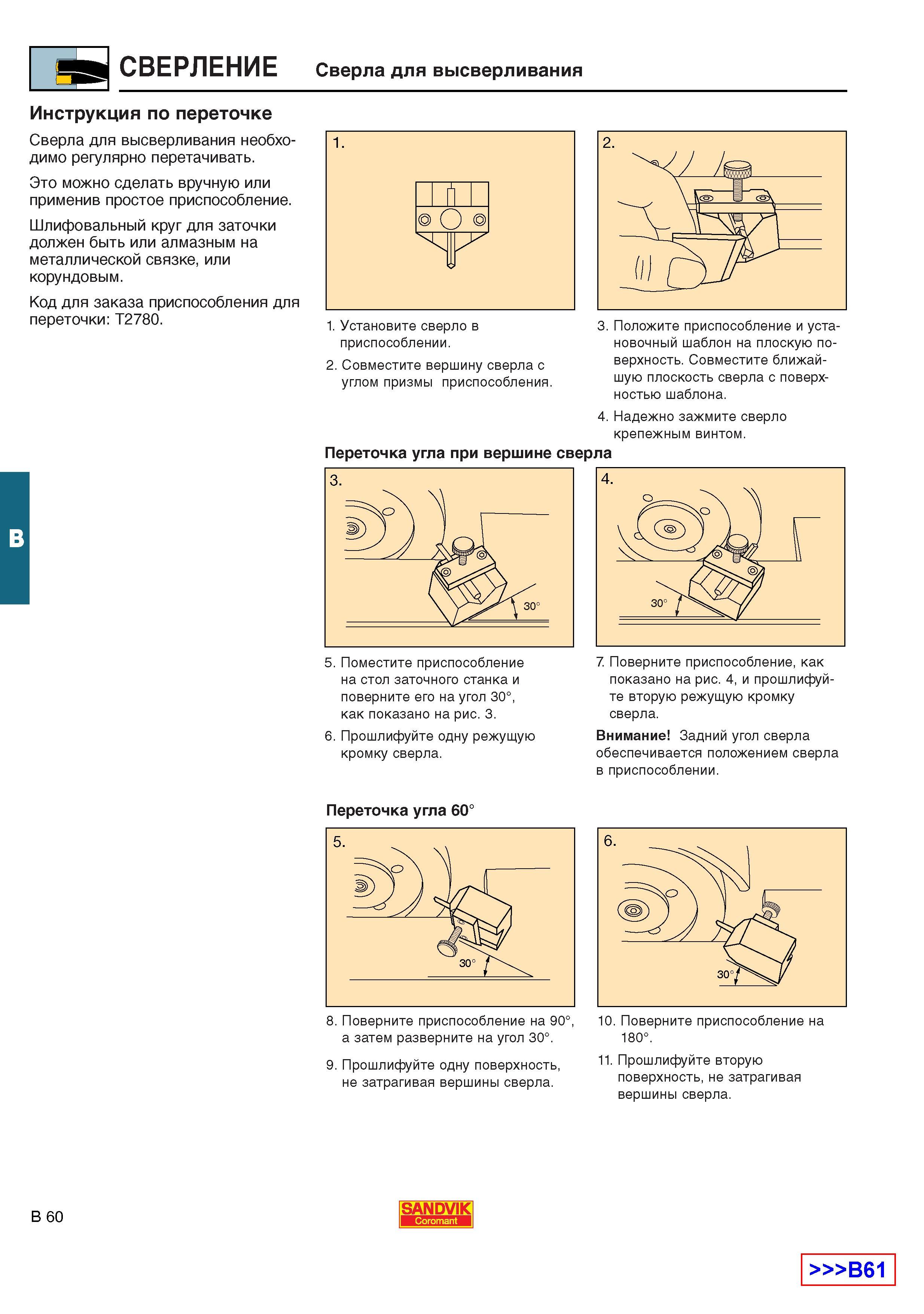

Наглядная инструкция по переточке сверлильного металлорежущего инструмента Sandvik Coromant Сверла для высверливания необходимо регулярно перетачивать. Это можно сделать вручную или применив простое приспособление. Шлифовальный круг для заточки должен быть или алмазным на металлической связке или корундовым. Код для заказа приспособления для переточки Т2780. 1. rt о 1. Установите сверло в приспособлении. 2. Совместите вершину сверла с углом призмы приспособления. Положите приспособление и установочный шаблон на плоскую поверхность. Совместите ближайшую плоскость сверла с поверхностью шаблона. 4. Надежно зажмите сверло крепежным винтом. Переточка угла при вершине сверла 3. 5. Поместите приспособление на стол заточного станка и поверните его на угол 30 как показано на рис. 3. 6. Прошлифуйте одну режущую кромку сверла. 4. 7. Поверните приспособление как показано на рис. 4 и прошлифуйте вторую режущую кромку сверла. Внимание Задний угол сверла обеспечивается положением сверла в приспособлении. Переточка угла 60 8. Поверните приспособление на 90 а затем разверните на угол 30. 9. Прошлифуйте одну поверхность не затрагивая вершины сверла. 10. Поверните приспособление на 180. 11. Прошлифуйте вторую поверхность не затрагивая вершины сверла. B 60 SANDVIK В61 СВЕРЛЕНИЕ Сверла для высверливания
