Конструкция кассетных насадных фрез Sandvik CoroMill 331 с рифлениями и креплением кассет при помощи клина обеспечивает высокую точность при нас

Конструкция кассетных насадных фрез Sandvik CoroMill 331 с рифлениями и креплением кассет при помощи клина обеспечивает высокую точность при нас

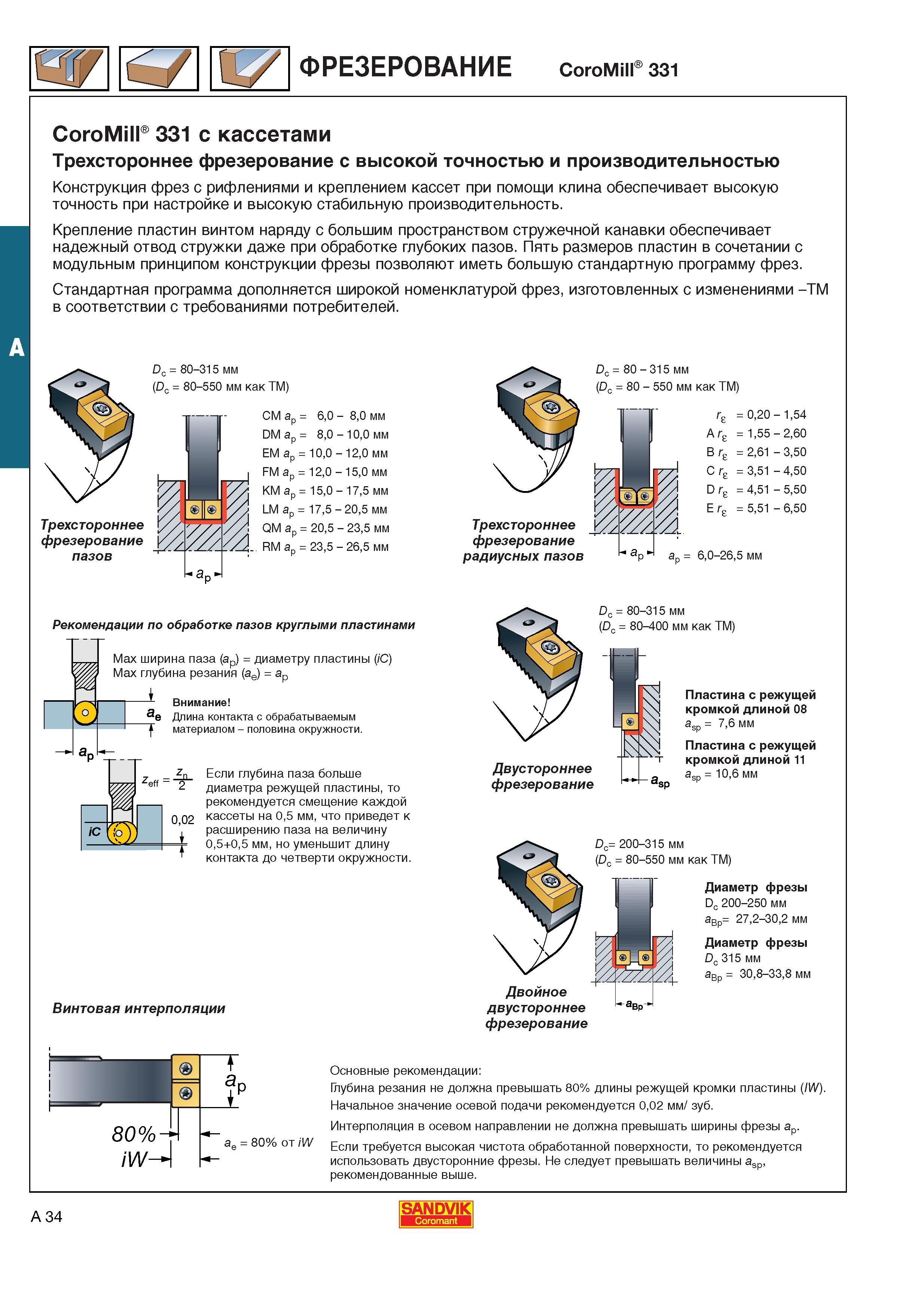

Конструкция кассетных насадных фрез Sandvik CoroMill 331 с рифлениями и креплением кассет при помощи клина обеспечивает высокую точность при настройке и высокую стабильную производительность при процессе металлообработки Крепление пластин винтом наряду с большим пространством стружечной канавки обеспечивает надежный отвод стружки даже при обработке глубоких пазов. Пять размеров пластин в сочетании с модульным принципом конструкции фрезы позволяют иметь большую стандартную программу фрез. Стандартная программа дополняется широкой номенклатурой фрез изготовленных с изменениями -ТМ в соответствии с требованиями потребителей. Dc 80-315 мм (Dc 80-550 мм как ТМ) Dc 80 - 315 мм (Dc 80 - 550 мм как ТМ) Трехстороннее фрезерование пазов CM ap 60 - 80 мм DM ap 80 - 100 мм EM ap 100 - 120 мм FM ap 120 - 150 мм KM ap 150 - 175 мм LM ap 175 - 205 мм QM ap 205 - 235 мм .. RM ap 235 - 265 мм Трехстороннее фрезерование радиусных пазов ap- Рекомендации по обработке пазов круглыми пластинами Max ширина паза (ap) диаметру пластины (iC) - ap и Max глубина резания (ae) 1 Внимание Длина контакта с обрабатываемым "У материалом - половина окружности. Р - г- iC и . Zn Если глубина паза больше 2 диаметра режущей пластины то рекомендуется смещение каждой 0 02 кассеты на 05 мм что приведет к расширению паза на величину 05+05 мм но уменьшит длину контакта до четверти окружности. ap 60-265 мм (Dc 80-400 мм как ТМ) Пластина с режущей кромкой длиной 08 asp 76 мм Двустороннее фрезерование Пластина с режущей кромкой длиной 11 asp 106 мм Dc 200-315 мм (Dc 80-550 мм как ТМ) Винтовая интерполяции Диаметр фрезы Dc 200-250 мм aBp 272-302 мм Диаметр фрезы Dc 315 мм aBp 308-338 мм 80%-jl iW 80% от iW Двойное двустороннее фрезерование Основные рекомендации Глубина резания не должна превышать 80% длины режущей кромки пластины (IW). Начальное значение осевой подачи рекомендуется 002 мм/зуб. Интерполяция в осевом направлении не должна превышать ширины фрезы ap. Если требуется высокая чистота обработанной поверхности то рекомендуется использовать двусторонние фрезы. Не следует превышать величины asp рекомендованные выше. A 34 SANDVIK r 020 - 154 A r 155 - 260 B re 261 - 350 C re 351 - 450 D re 451 - 550 E re 551 - 650 a e Фрезерование на металлообрабатывающих фрезерных станках CoroMill 331 A с кассетами Трехстороннее фрезерование с высокой точностью и производительностью
