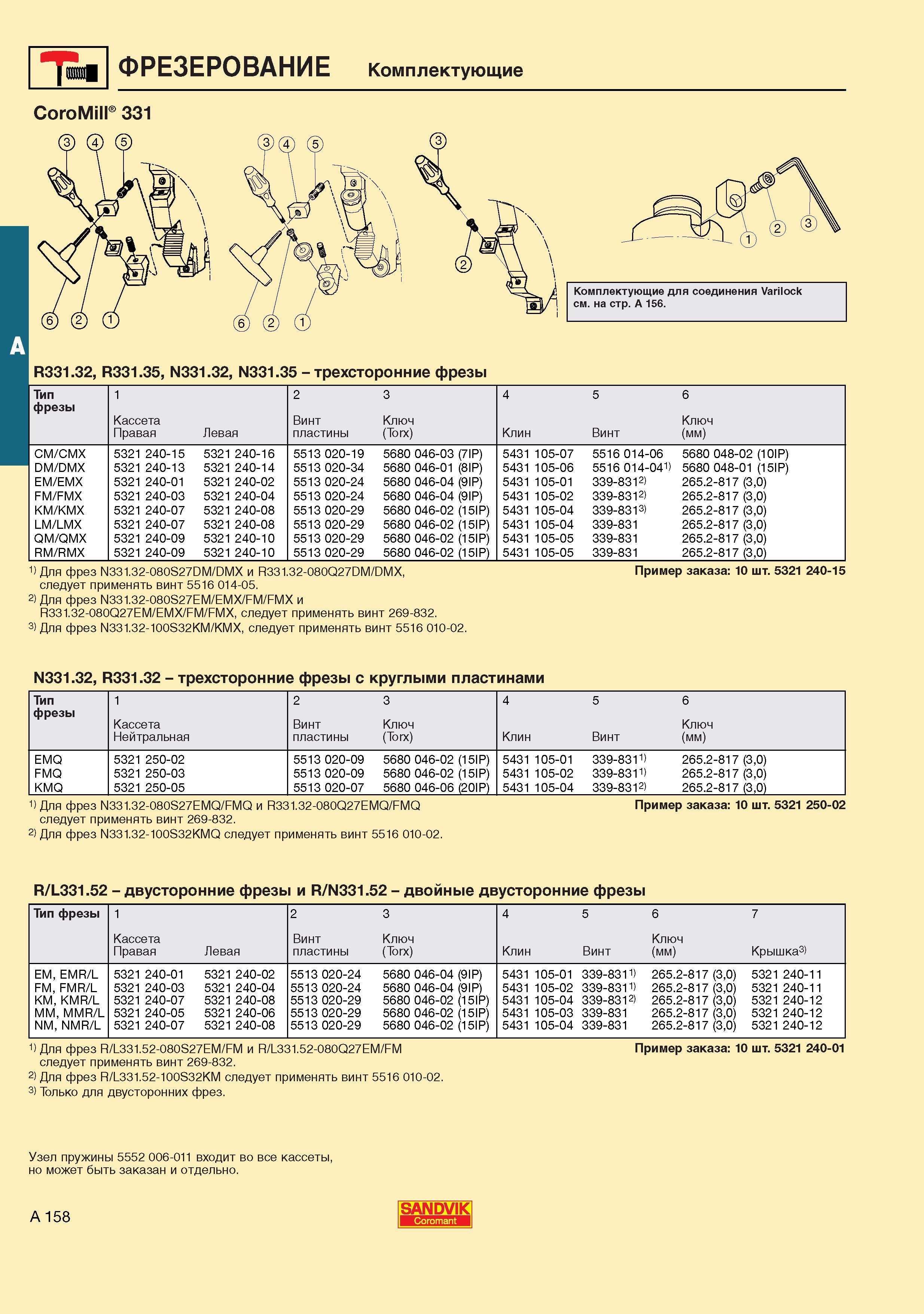

166 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A158

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A158 0166 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Комплектующие CoroMill 331 R331.32 R331.35 N331.32 N331.35 - трехсторонние фрезы Тип фрезы Кассета Винт Ключ Ключ Правая Левая пластины (Torx) Клин Винт (мм) CM CMX 5321 240-15 5321 240-16 5513 020-19 5680 046-03 (7IP) 5431 105-07 5516 014-06 5680 048-02 (10IP) DM DMX 5321 240-13 5321 240-14 5513 020-34 5680 046-01 (8IP) 5431 105-06 5516 014-04 1) 5680 048-01 (15IP) EM EMX 5321 240-01 5321 240-02 5513 020-24 5680 046-04 (9IP) 5431 105-01 339-8312) 265.2-817 (30) FM FMX 5321 240-03 5321 240-04 5513 020-24 5680 046-04 (9IP) 5431 105-02 339-8312) 265.2-817 (30) KM KMX 5321 240-07 5321 240-08 5513 020-29 5680 046-02 (15IP) 5431 105-04 339-8313) 265.2-817 (30) LM LMX 5321 240-07 5321 240-08 5513 020-29 5680 046-02 (15IP) 5431 105-04 339-831 265.2-817 (30) QM QMX 5321 240-09 5321 240-10 5513 020-29 5680 046-02 (15IP) 5431 105-05 339-831 265.2-817 (30) RM RMX 5321 240-09 5321 240-10 5513 020-29 5680 046-02 (15IP) 5431 105-05 339-831 265.2-817 (30) 1) Для фрез N331.32-080S27DM DMX и R331.32-080Q27DM DMX следует применять винт 5516 014-05. 2) Для фрез N331.32-080S27EM EMX FM FMX и R331.32-080Q27EM EMX FM FMX следует применять винт 269-832. 3) Для фрез N331.32-100S32KM KMX следует применять винт 5516 010-02. Пример заказа 10 шт. 5321 240-15 N331.32 R331.32 - трехсторонние фрезы с круглыми пластинами Тип фрезы 1 Кассета Нейтральная 2 Винт пластины 3 Ключ (Torx) 4 Клин 5 Винт 6 Ключ (мм) EMQ 5321 250-02 5513 020-09 5680 046-02 (15IP) 5431 105-01 339-831 1) 265.2-817 (30) FMQ 5321 250-03 5513 020-09 5680 046-02 (15IP) 5431 105-02 339-831 1) 265.2-817 (30) KMQ 5321 250-05 5513 020-07 5680 046-06 (20IP) 5431 105-04 339-8312) 265.2-817 (30) 1) Для фрез N331.32-080S27EMQ FMQ и R331.32-080Q27EMQ FMQ Пример заказа 10 шт. 5321 250-02 следует применять винт 269-832. 2) Для фрез N331.32-100S32KMQ следует применять винт 5516 010-02. R L331.52 - двусторонние фрезы и R N331.52 - двойные двусторонние фрезы Тип фрезы Кассета Правая Левая Винт пластины Ключ (Torx) Клин Винт Ключ (мм) Крышка3) EM EMR L FM FMR L KM KMR L MM MMR L NM NMR L 5321 240-01 5321 240-03 5321 240-07 5321 240-05 5321 240-07 5321 240-02 5321 240-04 5321 240-08 5321 240-06 5321 240-08 5513 020-24 5513 020-24 5513 020-29 5513 020-29 5513 020-29 5680 046-04 (9IP) 5680 046-04 (9IP) 5680 046-02 (15IP) 5680 046-02 (15IP) 5680 046-02 (15IP) 5431 105-01 5431 105-02 5431 105-04 5431 105-03 5431 105-04 339-831 1) 339-831 1) 339-8312) 339-831 339-831 265.2-817 (30) 265.2-817 (30) 265.2-817 (30) 265.2-817 (30) 265.2-817 (30) 5321 240-11 5321 240-11 5321 240-12 5321 240-12 5321 240-12 1) Для фрез R L331.52-080S27EM FM и R L331.52-080Q27EM FM Пример заказа 10 шт. 5321 240-01 следует применять винт 269-832. 2) Для фрез R L331.52-100S32KM следует применять винт 5516 010-02. 3) Только для двусторонних фрез. Узел пружины 5552 006-011 входит во все кассеты но может быть заказан и отдельно. A 158 SANDVIK Coromant
