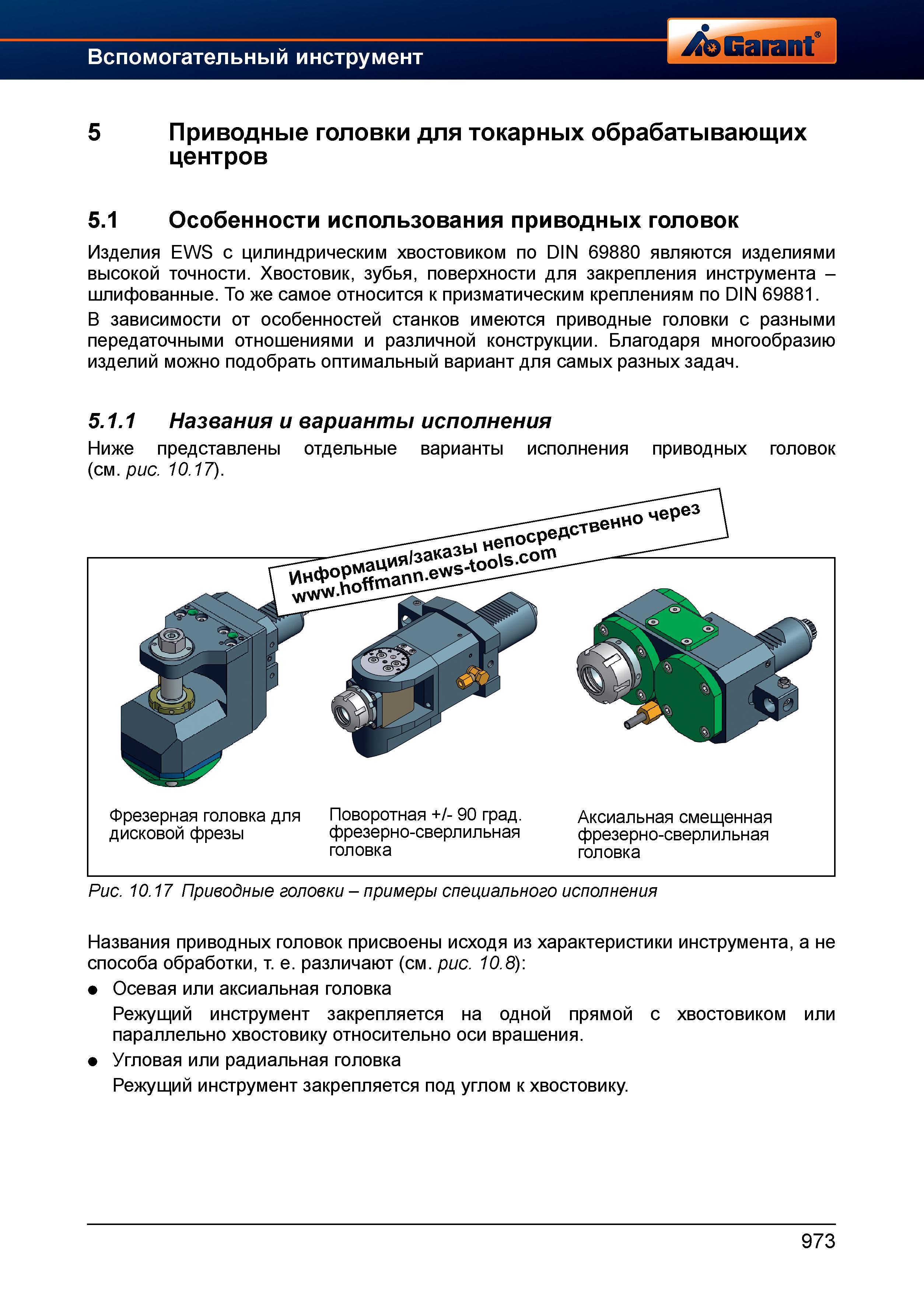

Особенности использования приводных головок на токарных обрабатывающих центрах с ЧПУ Изделия EWS с цилиндрическим хвостовиком по DIN 69880 являются изделиями высокой точности. Хвостовик, зубья, поверхности для закрепления инструмента -шлифованные. То же самое относится к призматическим креплениям по DIN 69881. В зависимости от особенностей станков имеются приводные головки с разными передаточными отношениями и различной конструкции. Благодаря многообразию изделий можно подобрать оптимальный вариант для самых разных задач. 5.1.1 Названия и варианты исполнения Ниже представлены отдельные варианты исполнения приводных головок (см. рис. 10.17). Фрезерная головка для Поворотная +/- 90 град. дисковой фрезы фрезерно-сверлильная головка Аксиальная смещенная фрезерно-сверлильная головка Рис. 10.17 Приводные головки - примеры специального исполнения Названия приводных головок присвоены исходя из характеристики инструмента, а не способа обработки, т. е. различают (см. рис. 10.8) Осевая или аксиальная головка Режущий инструмент закрепляется на одной прямой с хвостовиком или параллельно хвостовику относительно оси врашения. Угловая или радиальная головка Режущий инструмент закрепляется под углом к хвостовику. 973 5 Приводные головки для токарных обрабатывающих центров 5.1
