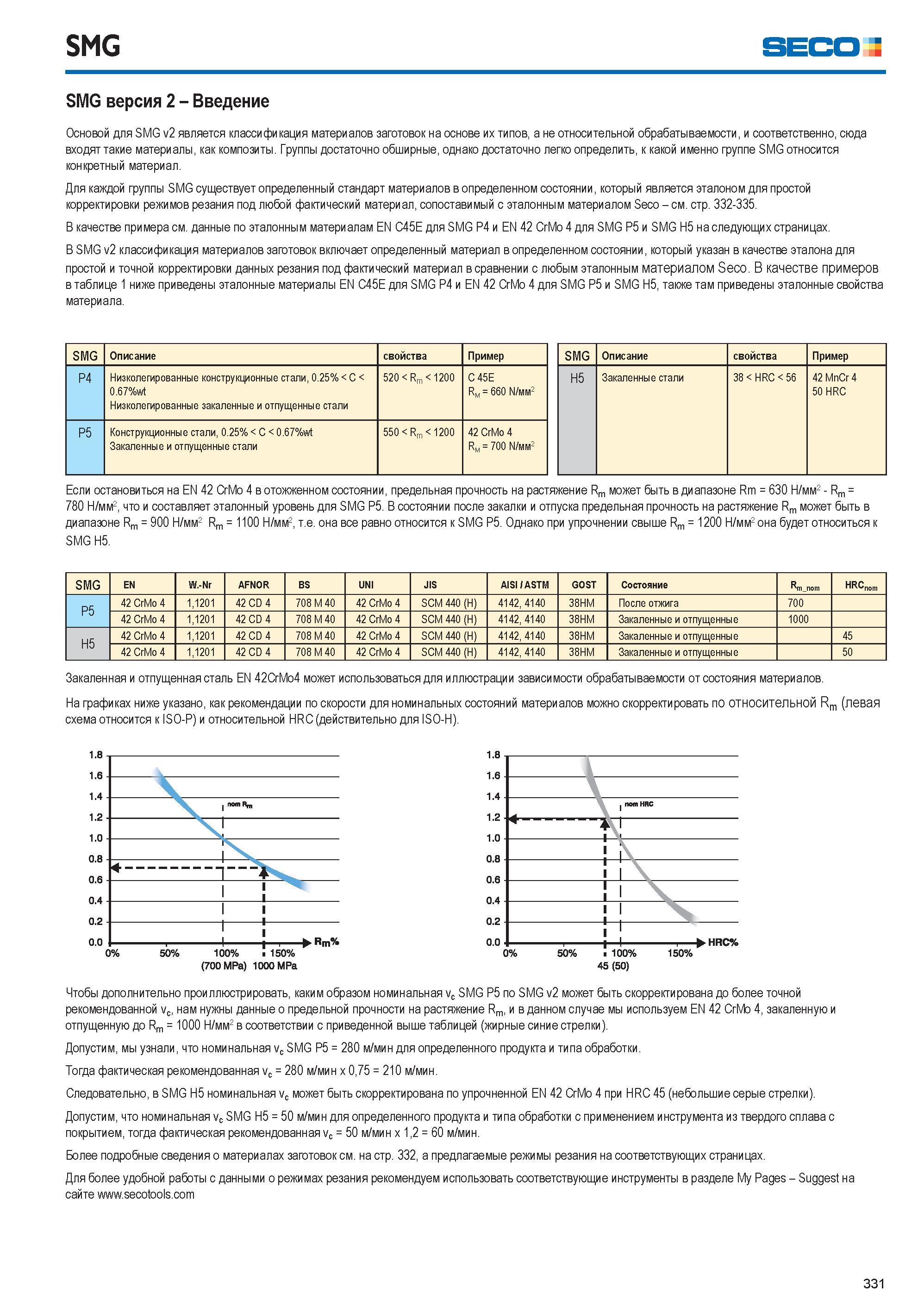

Основой группирования обрабатываемых материалов Seco SMG v2 является классификация материалов заготовок на основе их типов, а не относительной обрабатываемости, и соответственно, сюда входят такие материалы, как композиты. Группы достаточно обширные, однако достаточно легко определить, к какой именно группе SMG относится конкретный материал. Для каждой группы SMG существует определенный стандарт материалов в определенном состоянии, который является эталоном для простой корректировки режимов резания под любой фактический материал, сопоставимый с эталонным материалом Seco см. стр. 332-335. В качестве примера см. данные по эталонным материалам EN C45E для SMG P4 и EN 42 CrMo 4 для SMG P5 и SMG H5 на следующих страницах. В SMG v2 классификация материалов заготовок включает определенный материал в определенном состоянии, который указан в качестве эталона для простой и точной корректировки данных резания под фактический материал в сравнении с любым эталонным материалом Seco. В качестве примеров в таблице 1 ниже приведены эталонные материалы EN C45E для SMG P4 и EN 42 CrMo 4 для SMG P5 и SMG H5, также там приведены эталонные свойства материала. SMG Описание свойства Пример P4 Низколегированные конструкционные стали, 0.25% < C < 0.67%wt Низколегированные закаленные и отпущенные стали 2 < R 3 < 2 C 45E RM = 660 N/мм2 P5 Конструкционные стали, 0.25% < C < 0.67%wt Закаленные и отпущенные стали < R 3 < 2 42 CrMo 4 RM = 700 N/мм2 SMG Описание свойства Пример H5 Закаленные стали 38 < HRC < 56 42 MnCr 4 50 HRC Если остановиться на EN 42 CrMo 4 в отожженном состоянии, предельная прочность на растяжение Rm может быть в диапазоне Rm = 630 Н/мм2 Rm = 780 Н/мм2, что и составляет эталонный уровень для SMG P5. В состоянии после закалки и отпуска предельная прочность на растяжение Rm может быть в диапазоне Rm = 900 Н/мм2 Rm = 1100 Н/мм2, т.е. она все равно относится к SMG P5. Однако при упрочнении свыше Rm = 1200 Н/мм2 она будет относиться к SMG H5. SMG EN W.-Nr AFNOR BS UNI JIS AISI ASTM GOST Состояние Rm nom HRCnom P5 42 CrMo 4 1,1201 42 CD 4 708 M 40 42 CrMo 4 SCM 440 (H) 4142, 4140 38HM После отжига 700 42 CrMo 4 1,1201 42 CD 4 708 M 40 42 CrMo 4 SCM 440 (H) 4142, 4140 38HM Закаленные и отпущенные 1000 H5 42 CrMo 4 1,1201 42 CD 4 708 M 40 42 CrMo 4 SCM 440 (H) 4142, 4140 38HM Закаленные и отпущенные 45 42 CrMo 4 1,1201 42 CD 4 708 M 40 42 CrMo 4 SCM 440 (H) 4142, 4140 38HM Закаленные и отпущенные 50 Закаленная и отпущенная сталь EN 42CrMo4 может использоваться для иллюстрации зависимости обрабатываемости от состояния материалов. На графиках ниже указано, как рекомендации по скорости для номинальных состояний материалов можно скорректировать по относительной Rm (левая схема относится к ISO-P) и относительной HRC (действительно для ISO-H). .Rm% 100% 150% 700 MPa) 1000 MPa Чтобы дополнительно проиллюстрировать, каким образом номинальная Vc SMG P5 по SMG v2 может быть скорректирована до более точной рекомендованной vc, нам нужны данные о предельной прочности на растяжение Rm, и в данном случае мы используем EN 42 CrMo 4, закаленную и отпущенную до Rm = 1000 Н/мм2 в соответствии с приведенной выше таблицей (жирные синие стрелки). Допустим, мы узнали, что номинальная Vc SMG P5 = 280 м/мин для определенного продукта и типа обработки. Тогда фактическая рекомендованная Vc = 280 м/мин x 0,75 = 210 м/мин. Следовательно, в SMG H5 номинальная vc может быть скорректирована по упрочненной EN 42 CrMo 4 при HRC 45 (небольшие серые стрелки). Допустим, что номинальная vc SMG H5 = 50 м/мин для определенного продукта и типа обработки с применением инструмента из твердого сплава с покрытием, тогда фактическая рекомендованная vc = 50 м/мин x 1,2 = 60 м/мин. Более подробные сведения о материалах заготовок см. на стр. 332, а предлагаемые режимы резания на соответствующих страницах. Для более удобной работы с данными о режимах резания рекомендуем использовать соответствующие инструменты в разделе My Pages Suggest на сайте 331 SMG Seco SMG версия 2 Введение
