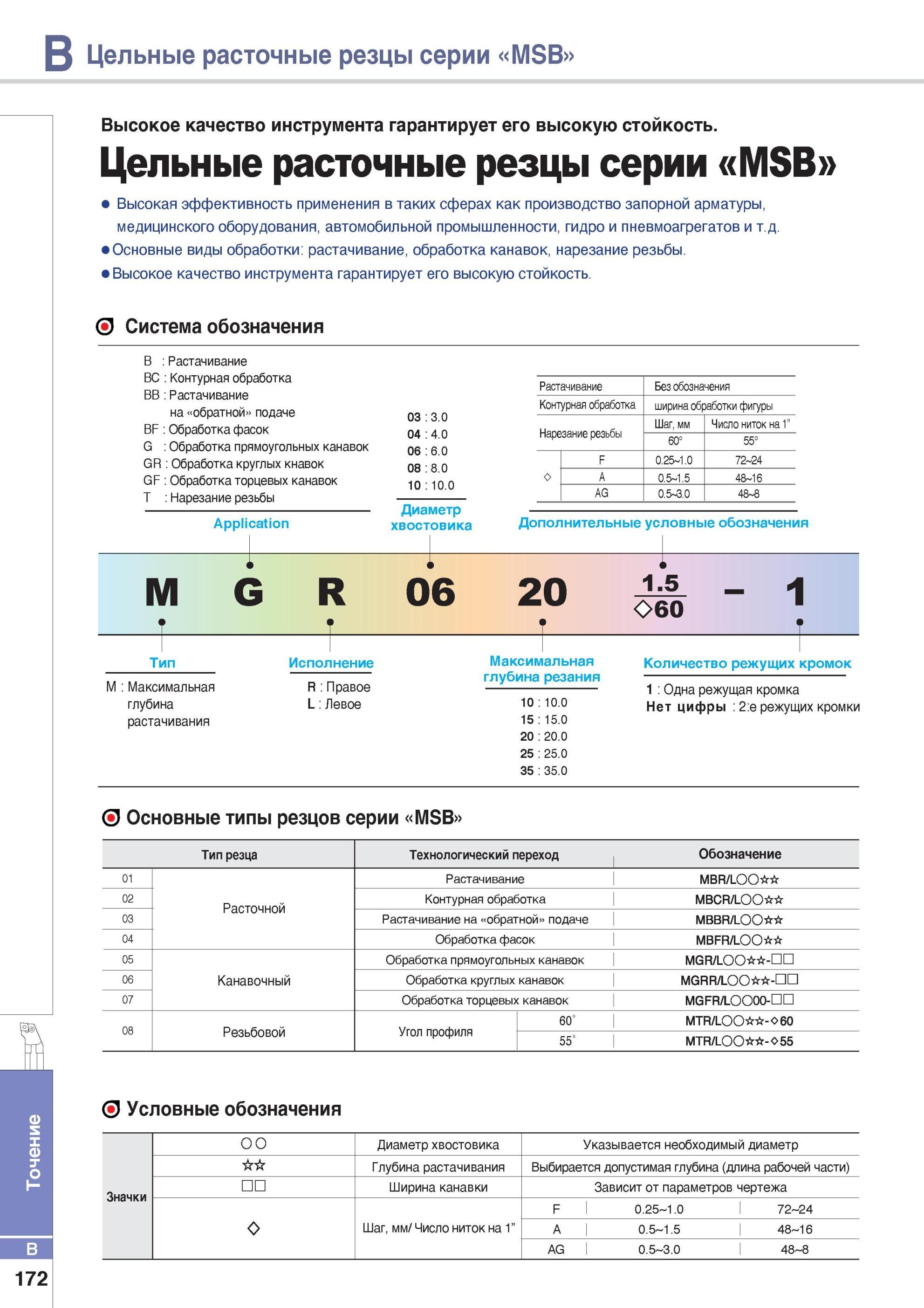

Основные типы и система обозначения твердосплавных цельных расточных резцов Карлой серии MSB Высокая эффективность применения данного металлорежущего инструмента в таких сферах как производство запорной арматуры, медицинского оборудования, автомобильной промышленности, гидро и пневмоагрегатов и т.д. Основные виды обработки растачивание, обработка канавок, нарезание резьбы. Высокое качество инструмента гарантирует его высокую стойкость. О Система обозначения B Растачивание BC Контурная обработка BB Растачивание на обратной подаче BF Обработка фасок G Обработка прямоугольных канавок GR Обработка круглых кнавок GF Обработка торцевых канавок T Нарезание резьбы Application 03 3.0 04 4.0 06 6.0 08 8.0 10 10.0 Диаметр хвостовика Растачивание Без обозначения Контурная обработка ширина обработки фигуры Шаг, мм Число ниток на 1” 60° 55° F 0.25-1.0 72-24 О A 0.5-1.5 48-16 AG 0.5-3.0 48-8 Дополнительные условные обозначения M -f- G R -Т- 06 20 1.5 060 - 1 Тип Максимальная глубина растачивания Исполнение R Правое L Левое Максимальная глубина резания 10 10.0 15 15.0 20 20.0 25 25.0 35 35.0 Количество режущих кромок 1 Одна режущая кромка Нет цифры 2:е режущих кромки B 172 О Основные типы резцов серии MSB Тип резца Технологический переход Обозначение 01 Расточной Растачивание MBR/LOO 02 Контурная обработка MBCR/LOO 03 Растачивание на обратной подаче MBBR/LOO-fr-fr 04 Обработка фасок MBFR/LOO A 05 Канавочный Обработка прямоугольных канавок MGR/LOO-й- -ПП 06 Обработка круглых канавок MGRR/LOO -ft-Ш 07 Обработка торцевых канавок MGFR/LOO00-DD 08 Резьбовой Угол профиля 60" MTR/LOO r - О 60 55" MTR/LOO-iWr-055 О Условные обозначения OO Диаметр хвостовика Указывается необходимый диаметр Глубина растачивания Выбирается допустимая глубина (длина рабочей части) Значки Ширина канавки Зависит от параметров чертежа F 0.25-1.0 1 72-24 О Шаг, мм/ Число ниток на 1” A 0.5-1.5 48-16 AG 0.5-3.0 1 48-8 Точение Токарные резцы Korloy сменными режущими пластинами B Цельные расточные резцы серии MSB Высокое качество инструмента гарантирует его высокую стойкость. Цельные расточные резцы
