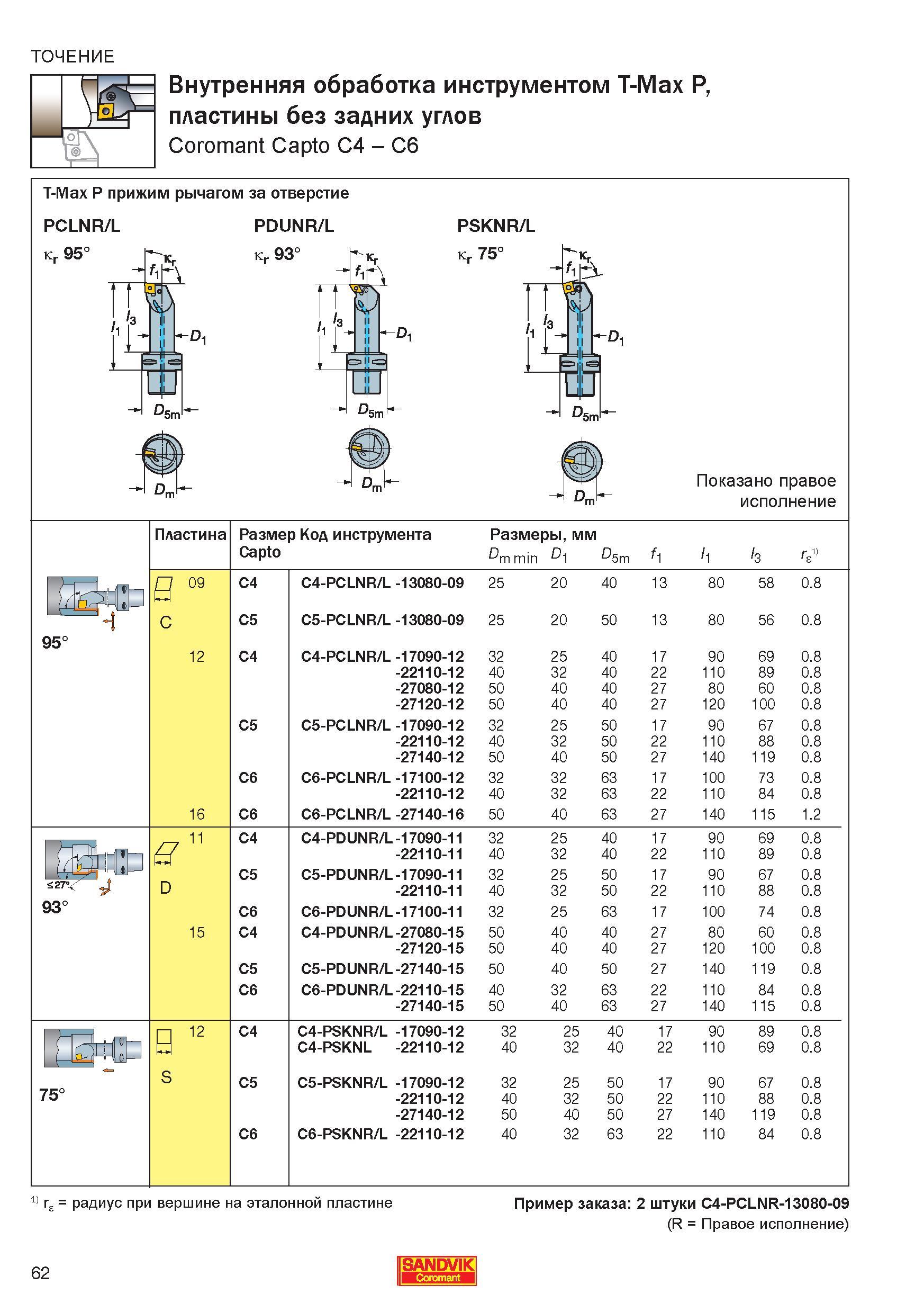

Основные технические характеристики токарного металлорежущего инструмента Сандвик Коромант (Швеция) Резец расточной сборный Sandvik PCLNR/L 64 Справочник - Каталог SANDVIK COROMANT 2006 CoroKey Металлорежущий инструмент Стр.62
Основные технические характеристики токарного металлорежущего инструмента Сандвик Коромант (Швеция) Резец расточной сборный Sandvik PCLNR/L Основные технические характеристики токарного металлорежущего инструмента Сандвик Коромант (Швеция) Резец расточной сборный Sandvik PCLNR/L T-Max P правого и левого исполнения направления точения с режущими сменными пластинами без задних углов Хвостовик Coromant Capto C4 - C6 T-Max P прижим рычагом за отверстие PCLNR/L PDUNR/L PSKNR/L Показано правое исполнение 95° Пластина Размер Код инструмента Capto Размеры, мм Dm min D1 D5m f1 l1 l3 r 1 8 0 09 C4 C4-PCLNR/L -13080-09 25 20 40 13 80 58 0.8 C C5 C5-PCLNR/L -13080-09 25 20 50 13 80 56 0.8 12 C4 C4-PCLNR/L -17090-12 32 25 40 17 90 69 0.8 -22110-12 40 32 40 22 110 89 0.8 -27080-12 50 40 40 27 80 60 0.8 -27120-12 50 40 40 27 120 100 0.8 C5 C5-PCLNR/L -17090-12 32 25 50 17 90 67 0.8 -22110-12 40 32 50 22 110 88 0.8 -27140-12 50 40 50 27 140 119 0.8 C6 C6-PCLNR/L -17100-12 32 32 63 17 100 73 0.8 -22110-12 40 32 63 22 110 84 0.8 16 C6 C6-PCLNR/L -27140-16 50 40 63 27 140 115 1.2 11 C4 C4-PDUNR/L-17090-11 32 25 40 17 90 69 0.8 -22110-11 40 32 40 22 110 89 0.8 C5 C5-PDUNR/L-17090-11 32 25 50 17 90 67 0.8 D -22110-11 40 32 50 22 110 88 0.8 C6 C6-PDUNR/L-17100-11 32 25 63 17 100 74 0.8 15 C4 C4-PDUNR/L -27080-15 50 40 40 27 80 60 0.8 -27120-15 50 40 40 27 120 100 0.8 C5 C5-PDUNR/L -27140-15 50 40 50 27 140 119 0.8 C6 C6-PDUNR/L -22110-15 40 32 63 22 110 84 0.8 -27140-15 50 40 63 27 140 115 0.8 12 C4 C4-PSKNR/L -17090-12 32 25 40 17 90 89 0.8 a C4-PSKNL -22110-12 40 32 40 22 110 69 0.8 S C5 C5-PSKNR/L -17090-12 32 25 50 17 90 67 0.8 -22110-12 40 32 50 22 110 88 0.8 -27140-12 50 40 50 27 140 119 0.8 C6 C6-PSKNR/L -22110-12 40 32 63 22 110 84 0.8 да S27V Ji 93° 75° r8 радиус при вершине на эталонной пластине Пример заказа 2 штуки C4-PCLNR-13080-09 (R Правое исполнение) 62 II SANDVIK Kr 95 ТОЧЕНИЕ Внутренняя токарная обработка инструментом
