Основные технические характеристики метчиков в графических условных обозначениях каталога Стандарт резьбы Способ подвода СОЖ Форма заходной части

Основные технические характеристики метчиков в графических условных обозначениях каталога Стандарт резьбы Способ подвода СОЖ Форма заходной части

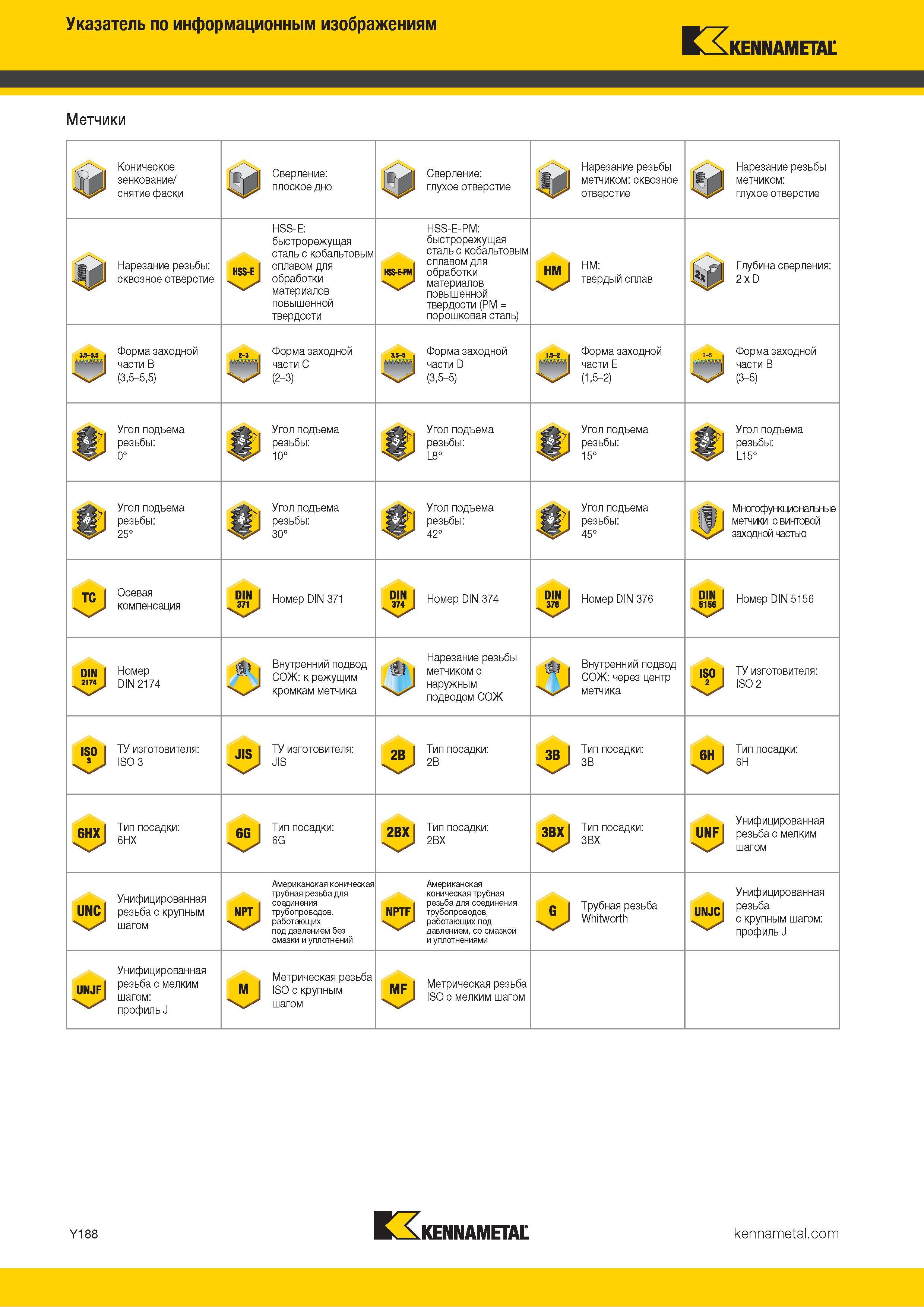

Основные технические характеристики метчиков в графических условных обозначениях каталога Стандарт резьбы Способ подвода СОЖ Форма заходной части _ Угол подъема наклона Указатель по информационным изображениям Kennametal Метчики ййГХ Коническое ПТГЧ зенкование/ снятие фаски fTjL/l Сверление: плоское дно Сверление: LyTJ глухое отверстие Нарезание резьбы МгЧ метчиком: сквозное и/ отверстие Нарезание резьбы метчиком: глухое отверстие Нарезание резьбы: сквозное отверстие HSS-E: быстрорежущая сталь с кобальтовым HSS E сплавом для обработки материалов повышенной твердости HSS-E-PM: быстрорежущая сталь с кобальтовым сплавом для Hss-E-ри обработки материалов повышенной твердости (PM = порошковая сталь) НМ HM: „ твердый сплав fCgfl Глубина сверления: 2 x D з.5-ы Форма заходной ) части B (3,5 5,5) н Форма заходной "wwv) части C “ (2-3) 3.5-5 Форма заходной части D (3,5-5) is-г Форма заходной части E (1,5-2) 3-5 Форма заходной части В (3-5) Угол подъема gfx Угол подъема гЛ резьбы: 10° gfkiy Угол подъема ТМ резьбы: L8° gfv Угол подъема резьбы: 15° Угол подъема \М резьбы: L15° Угол подъема гЛ резьбы: 25° gf >. Угол подъема гЛ резьбы: 30° gfkiy Угол подъема Ш резьбы: 42° gfv Угол подъема гЛ резьбы: 45° >ё> Многофункциональные fj/ метчики с винтовой заходной частью jg Осевая компенсация DIN Номер DIN 371 DIN Номер DIN 374 DIN Номер DIN 376 DIJJ Номер DIN 5156 DIN Номер DIN 2174 яу Внутренний подвод СОЖ: к режущим кромкам метчика Нарезание резьбы Щ метчиком с наружным подводом СОЖ Внутренний подвод СОЖ: через центр метчика ISO ТУ изготовителя: г ISO 2 ISO ТУ изготовителя: з ISO 3 JIS ТУ изготовителя: JIS 2g Тип посадки: 2В Тип посадки: 3В eu Тип посадки: 6Н 6H 6НХ Тип посадки: 6HX gQ Тип посадки: 6G 2вх Тип посадки: 2BX ЗВХ Тип посадки: 3BX Унифицированная UNF резьба с мелким шагом Унифицированная UNC резьба с крупным шагом Американская коническая трубная резьба для соединения NPT трубопроводов, работающих под давлением без смазки и уплотнений Американская коническая трубная резьба для соединения NPTF трубопроводов, работающих под давлением, со смазкой и уплотнениями Р Трубная резьба Whitworth Унифицированная UNJC резьба с крупным шагом: профиль J Унифицированная UNJF резьба с мелким шагом: профиль J Метрическая резьба М ISO с крупным шагом цр Метрическая резьба ISO с мелким шагом Y188 Kennametal
