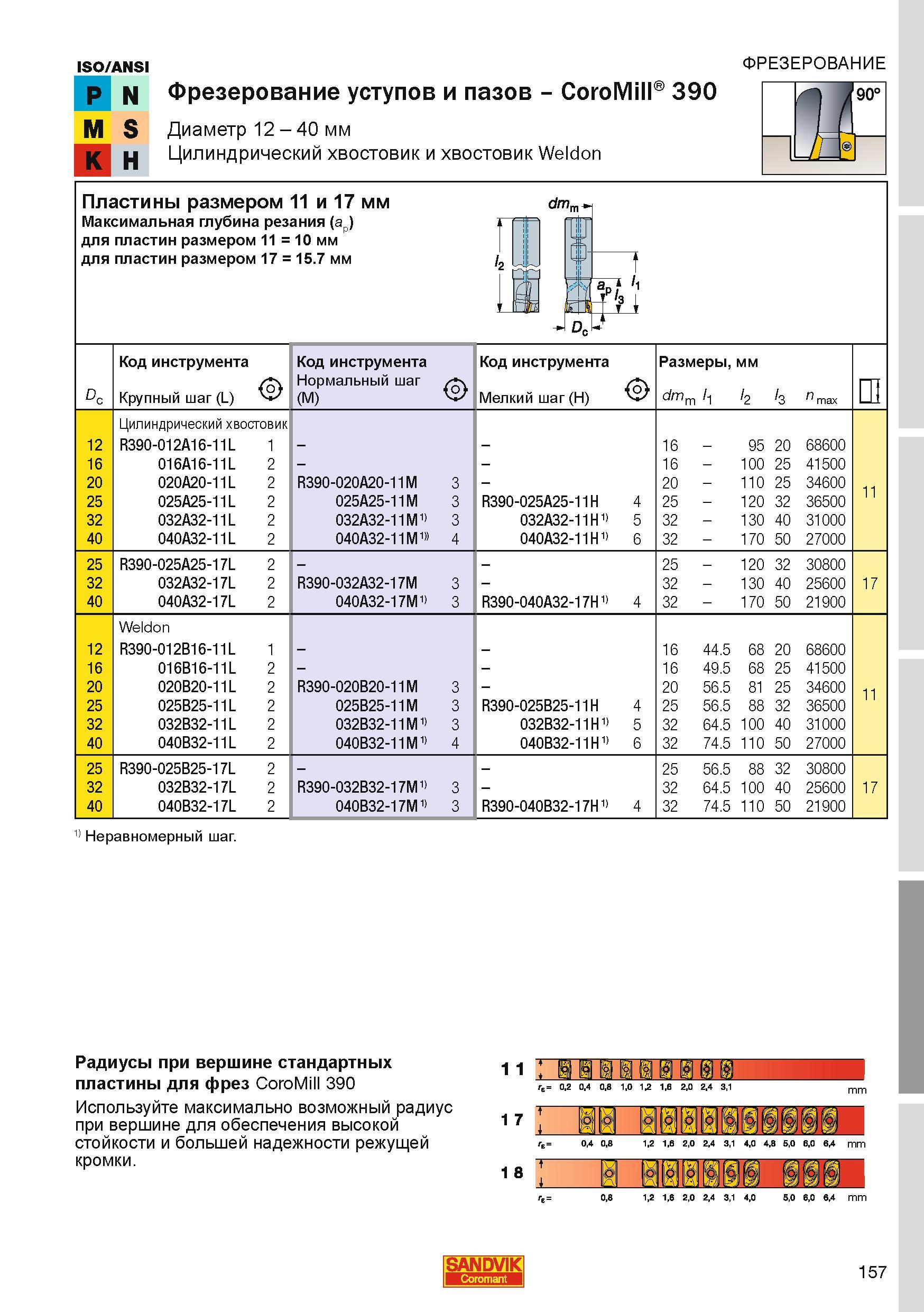

Основные размеры и обозначение концевых сборных фрез Sandvik CoroMill 390 с гладким цилиндрическим хвостовиком или Weldon Фрезерный металлорежущий инструмент из Швеции для фрезерования уступов и пазов Сменные режущие твердосплавные пластины размером 11 и 17 мм Диаметр 12 - 40 мм ФРЕЗЕРОВАНИЕ Максимальная глубина резания (ap) для пластин размером 11 10 мм для пластин размером 17 15.7 мм 'IT t С Р '1 f'N Dr Dc Код инструмента Крупный шаг (L) Код инструмента sZs Нормальный шаг W (M) Код инструмента Мелкий шаг (H) Размеры мм dmm 1 k l3 n max 03 Цилиндрический хвостовик 12 R390-012A16-11L 1 16 95 20 68600 16 016A16-11L 2 16 100 25 41500 20 020A20-11L 2 R390-020A20-11M 3 20 110 25 34600 25 025A25-11L 2 025A25-11M 3 R390-025A25-11H 4 25 120 32 36500 11 32 032A32-11L 2 032A32-11M 3 032A32-11H 5 32 130 40 31000 40 040A32-11L 2 040A32-11M 1 4 040A32-11H 6 32 170 50 27000 25 R390-025A25-17L 2 25 120 32 30800 32 032A32-17L 2 R390-032A32-17M 3 32 130 40 25600 17 40 040A32-17L 2 040A32-17M 1) 3 R390-040A32-17H 4 32 170 50 21900 Weldon 12 R390-012B16-11L 1 16 44.5 68 20 68600 16 016B16-11L 2 16 49.5 68 25 41500 20 020B20-11L 2 R390-020B20-11M 3 20 56.5 81 25 34600 11 25 025B25-11L 2 025B25-11M 3 R390-025B25-11H 4 25 56.5 88 32 36500 32 032B32-11L 2 032B32-11M 3 032B32-11H 5 32 64.5 100 40 31000 40 040B32-11L 2 040B32-11M 11 4 040B32-11H 11 6 32 74.5 110 50 27000 25 R390-025B25-17L 2 25 56.5 88 32 30800 32 032B32-17L 2 R390-032B32-17M 3 32 64.5 100 40 25600 17 40 040B32-17L 2 040B32-17M 3 R390-040B32-17H 4 32 74.5 110 50 21900 1 Неравномерный шаг. Радиусы при вершине стандартных пластины для фрез CoroMill 390 Используйте максимально возможный радиус при вершине для обеспечения высокой стойкости и большей надежности режущей кромки. 1 7 1 8 ;iiiisiiii re 02 0.4 0.8 10 1.2 1.6 2.0 24 31 mm 1я III 6 WM e 04 08 12 16 20 24 31 40 48 50 60 64 mm 1 1 R К 9 % iifl Ов 12 16 20 24 31 40 50 60 6.4 mm SANDVIK 157 Цилиндрический хвостовик и хвостовик Weldon
