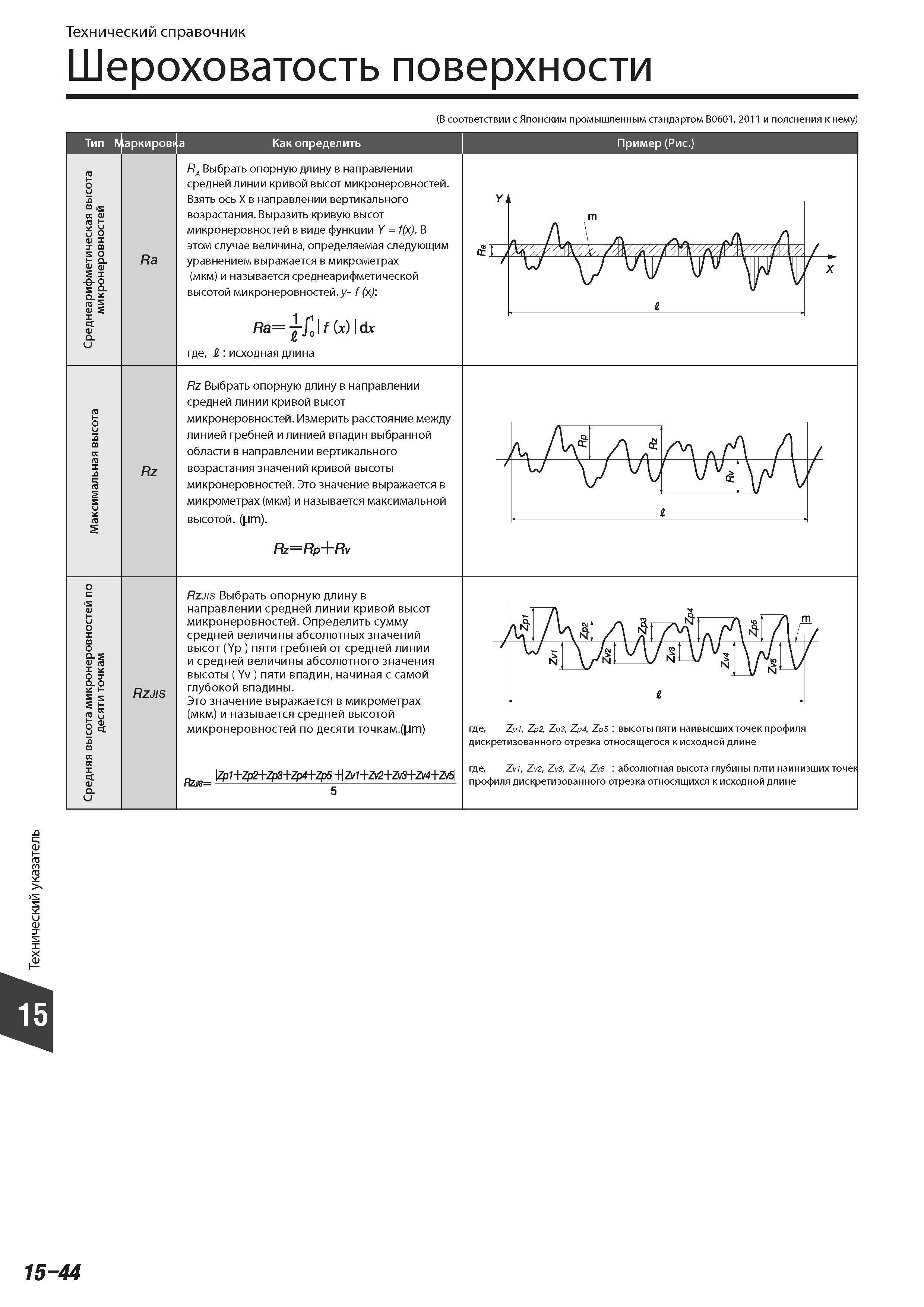

Основные параметры шероховатости поверхности Среднеарифметическая высота микронеровностей Ra Максимальная высота Rz Средняя высота микронеровностей по десяти точкам В соответствии с Японским промышленным стандартом В0601 2011 и пояснения к нему Как определить Пример (Рис.) Ra Выбрать опорную длину в направлении средней линии кривой высот микронеровностей. Взять ось Х в направлении вертикального возрастания. Выразить кривую высот микронеровностей в виде функции Y f(x). В этом случае величина определяемая следующим уравнением выражается в микрометрах (мкм) и называется среднеарифметической высотой микронеровностей. y- f (x) Ra yj0 f(x) dx где R исходная длина Rz Rz Выбрать опорную длину в направлении средней линии кривой высот микронеровностей. Измерить расстояние между линией гребней и линией впадин выбранной области в направлении вертикального возрастания значений кривой высоты микронеровностей. Это значение выражается в микрометрах (мкм) и называется максимальной высотой. (Mm). RzRp- -Rv о рм еа О ро к X р и Rzjis Rzjis Выбрать опорную длину в направлении средней линии кривой высот микронеровностей. Определить сумму средней величины абсолютных значений высот (Yp ) пяти гребней от средней линии и средней величины абсолютного значения высоты ( Yv ) пяти впадин начиная с самой глубокой впадины. Это значение выражается в микрометрах (мкм) и называется средней высотой микронеровностей по десяти точкам.(мт) Rzts Zp1+Zp2+Zp3+Zp4+Zp -Н Zv1+Zv2+Zv3+Zv4+Zv5 где Zpi Zp2 Zp3 Zp4 Zp5 высоты пяти наивысших точек профиля дискретизованного отрезка относящегося к исходной длине где Zv1 Zv2 Zv3 Zv4 Zv5 абсолютная высота глубины пяти наинизших точек профиля дискретизованного отрезка относящихся к исходной длине m 2 15-44 Технический справочник
