Основные инструментальные материалы для металлорежущих инструментов Классическая диаграмма областей применения при металлообработке Краткая история

Основные инструментальные материалы для металлорежущих инструментов Классическая диаграмма областей применения при металлообработке Краткая история

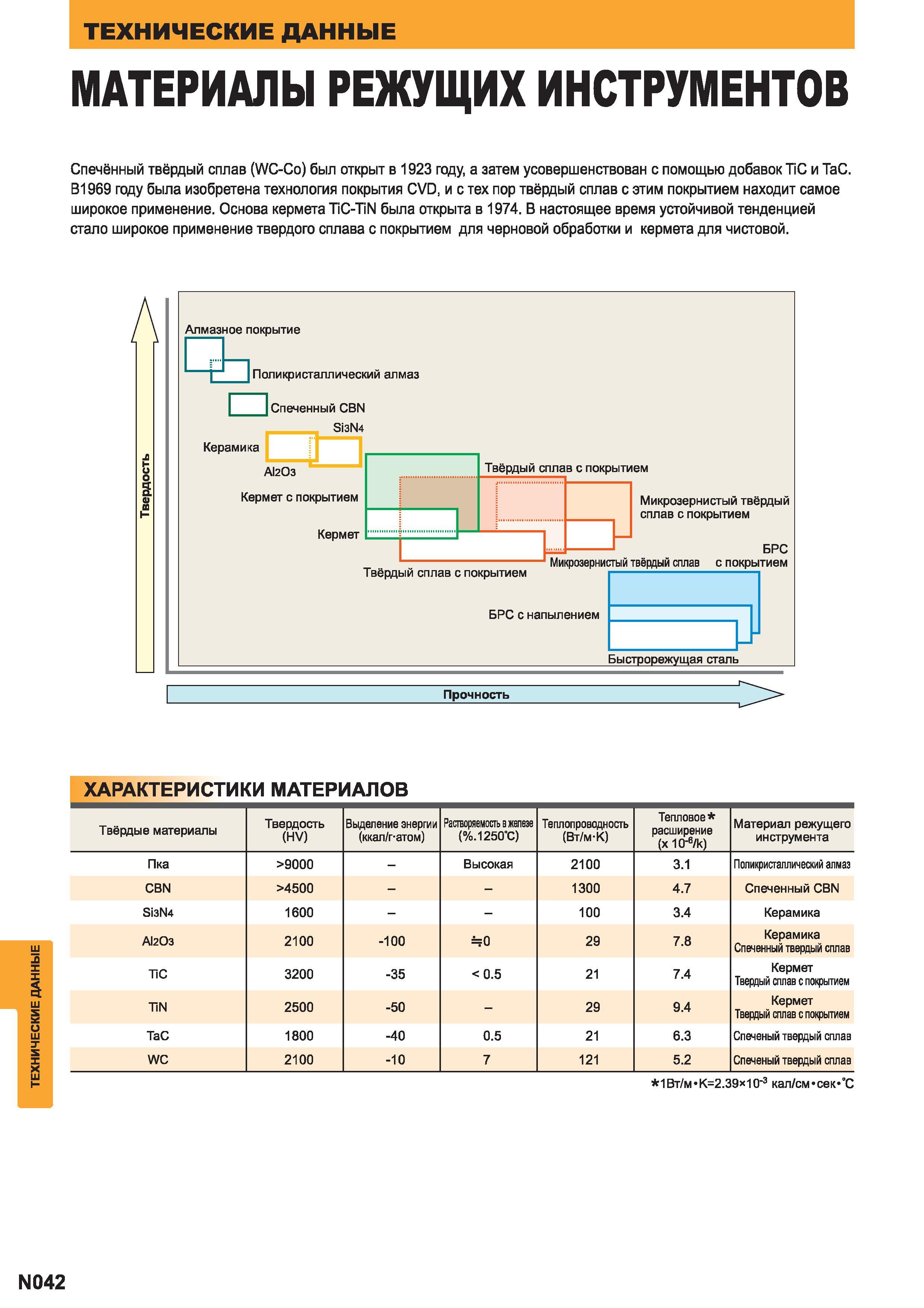

Основные инструментальные материалы для металлорежущих инструментов Классическая диаграмма областей применения при металлообработке Краткая история _ применения Физические свойства Спечённый твёрдый сплав (WC-Co) был открыт в 1923 году а затем усовершенствован с помощью добавок TiC и ТаС. В1969 году была изобретена технология покрытия CVD и с тех пор твёрдый сплав с этим покрытием находит самое широкое применение. Основа кермета TiC-TiN была открыта в 1974. В настоящее время устойчивой тенденцией стало широкое применение твердого сплава с покрытием для черновой обработки и кермета для чистовой. Прочность ХАРАКТЕРИСТИК (И MATEPl 4 АЛОВ Твёрдые материалы Твердость (HV) Выделение энергии (ккап г-атом) Растворяемость в железе (%.1250"С) Теплопроводность (Вт м-К) Тепловое расширение (х к) Материал режущего инструмента Пка 9000 - Высокая 2100 3.1 Попикристаллический алмаз CBN 4500 1300 4.7 Спеченный CBN Si3 1600 100 3.4 Керамика AI2O3 2100 -100 0 29 7.8 Керамика Спеченный твердый сплав TIC 3200 -35 0.5 21 7.4 Кермет Твердый сплав с покрытием TIN 2500 -50 - 29 9.4 Кермет Твердый сплав с покрытием ТаС 1800 -40 0.5 21 6.3 Спеченый твердый сплав WC 2100 -10 7 121 5.2 Спеченый твердый сплав 1 Вт К2.39 10"3 кал сек С N042 ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ МАТЕРИАЛЫ РЕЖУЩИХ ИНСТРУМЕНТОВ
