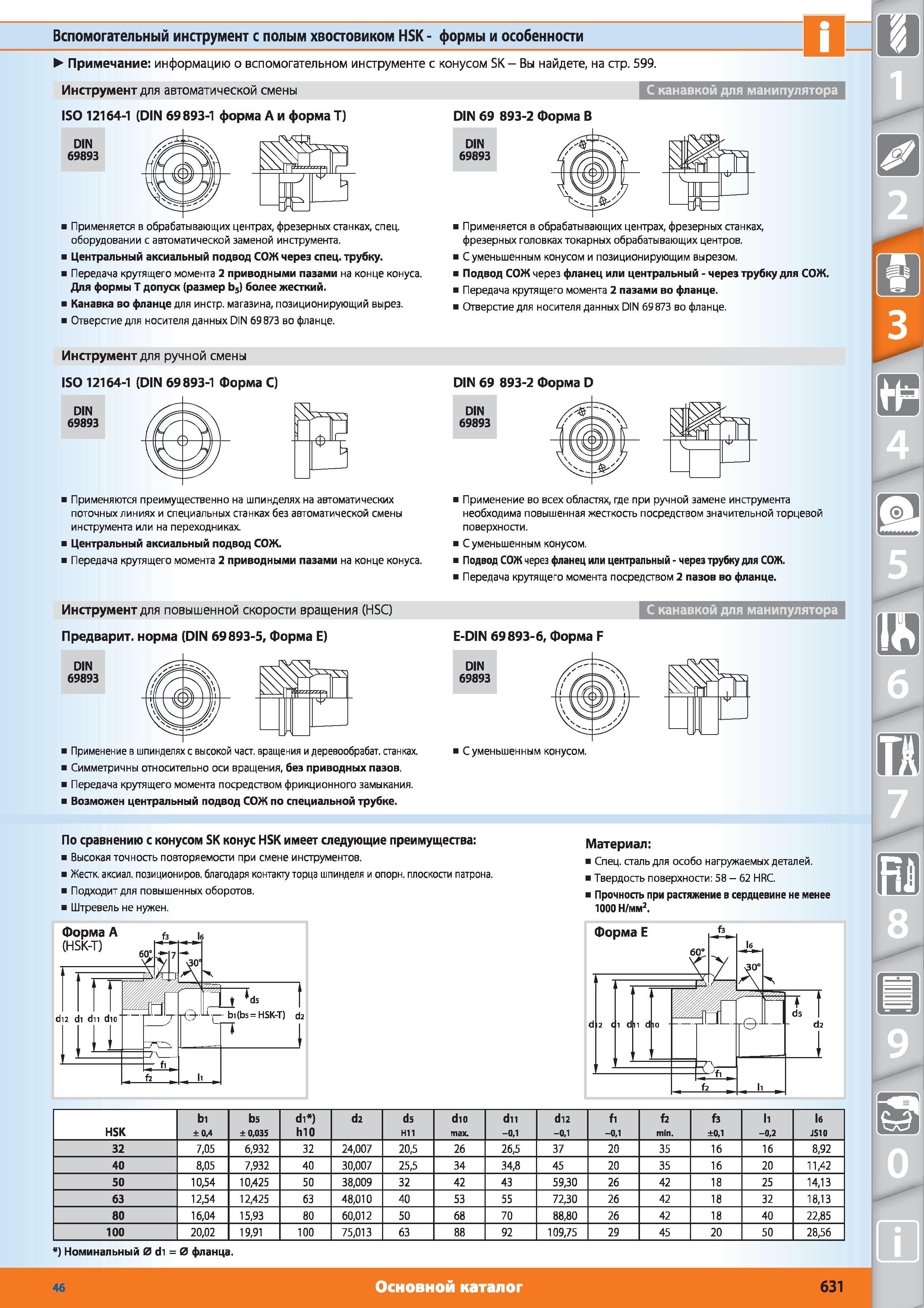

Вспомогательный инструмент с полым хвостовиком HSK от Hoffmann Group Формы и особенности Примечание информацию о вспомогательном инструменте с конусом

Вспомогательный инструмент с полым хвостовиком HSK от Hoffmann Group Формы и особенности Примечание информацию о вспомогательном инструменте с конусом SK Вы найдете на стр. 599. Инструмент для автоматической смены ISO 12164-1 (DIN 69893-1 форма А и форма Т) DIN 69 893-2 Форма В пи С канавкой для манипулятора DIN 69893 р Применяется в обрабатывающих центрах фрезерных станках спец. оборудовании с автоматической заменой инструмента. Центральный аксиальный подвод СОЖ через спец. трубку. Передача крутящего момента 2 приводными пазами на конце конуса. Для формы допуск (размер Ь5) более жесткий. Канавка во фланце для инстр. магазина позиционирующий вырез. Отверстие для носителя данных DIN 69 873 во фланце. DIN 69893 1 Применяется в обрабатывающих центрах фрезерных станках фрезерных головках токарных обрабатывающих центров. С уменьшенным конусом и позиционирующим вырезом. Подвод СОЖ через фланец или центральный через трубку для СОЖ. Передача крутящего момента 2 пазами во фланце. Отверстие для носителя данных DIN 69 873 во фланце. Инструмент для ручной смены ISO 12164-1 (DIN 69893-1 Форма С) DIN 69893 Р Применяются преимущественно на шпинделях на автоматических поточных линиях и специальных станках без автоматической смены инструмента или на переходниках. Центральный аксиальный подвод СОЖ Передача крутящего момента 2 приводными пазами на конце конуса. DIN 69 893-2 Форма D DIN 69893 Штпн Применение во всех областях где при ручной замене инструмента необходима повышенная жесткость посредством значительной торцевой поверхности. С уменьшенным конусом. Подвод СОЖ через фланец или центральный через трубку для СОЖ. Передача крутящего момента посредством 2 пазов во фланце. Инструмент для повышенной скорости вращения (HSC) Предварит норма (DIN 69893-5 Форма Е) DIN 69893 Применение в шпинделях с высокой част вращения и деревообрабат. станках. Симметричны относительно оси вращения без приводных пазов. Передача крутящего момента посредством фрикционного замыкания. Возможен центральный подвод СОЖ по специальной трубке. С канавкой для манипулятора E-DIN 69893-6 Форма F DIN 69893 С уменьшенным конусом. По сравнению с конусом SK конус HSK имеет следующие преимущества Высокая точность повторяемости при смене инструментов. Жестк. аксиал. позициониров. благодаря контакту торца шпинделя и опорн. плоскости патрона. Подходит для повышенных оборотов. Штревель не нужен. Форма А (HSK-T) Материал Спец. сталь для особо нагружаемых деталей. Твердость поверхности 58 62 HRC. Прочность при растяжение в сердцевине не менее 1000 мм2. Форма HSK bi Ь5 0035 di ) hi 0 d2 ds H11 dio max. dn -01 di2 -01 fi -01 fc min. f3 01 h -02 16 JS10 32 705 6932 32 24007 205 26 265 37 20 35 16 16 892 40 805 7932 40 30007 255 34 348 45 20 35 16 20 1142 50 1054 10425 50 38009 32 42 43 5930 26 42 18 25 1413 63 1254 12425 63 48010 40 53 55 7230 26 42 18 32 1813 80 1604 1593 80 60012 50 68 70 8880 26 42 18 40 2285 100 2002 1991 100 75013 63 88 92 10975 29 45 20 50 2856 ) Номинальный 0 di 0 фланца. 46 Основной каталог 631
