Центрирующий прибор Hoffmann Holex с невращающимся часовым индикатором Прочный металлический корпус пригодный для использования в производственных усл

Центрирующий прибор Hoffmann Holex с невращающимся часовым индикатором Прочный металлический корпус пригодный для использования в производственных усл

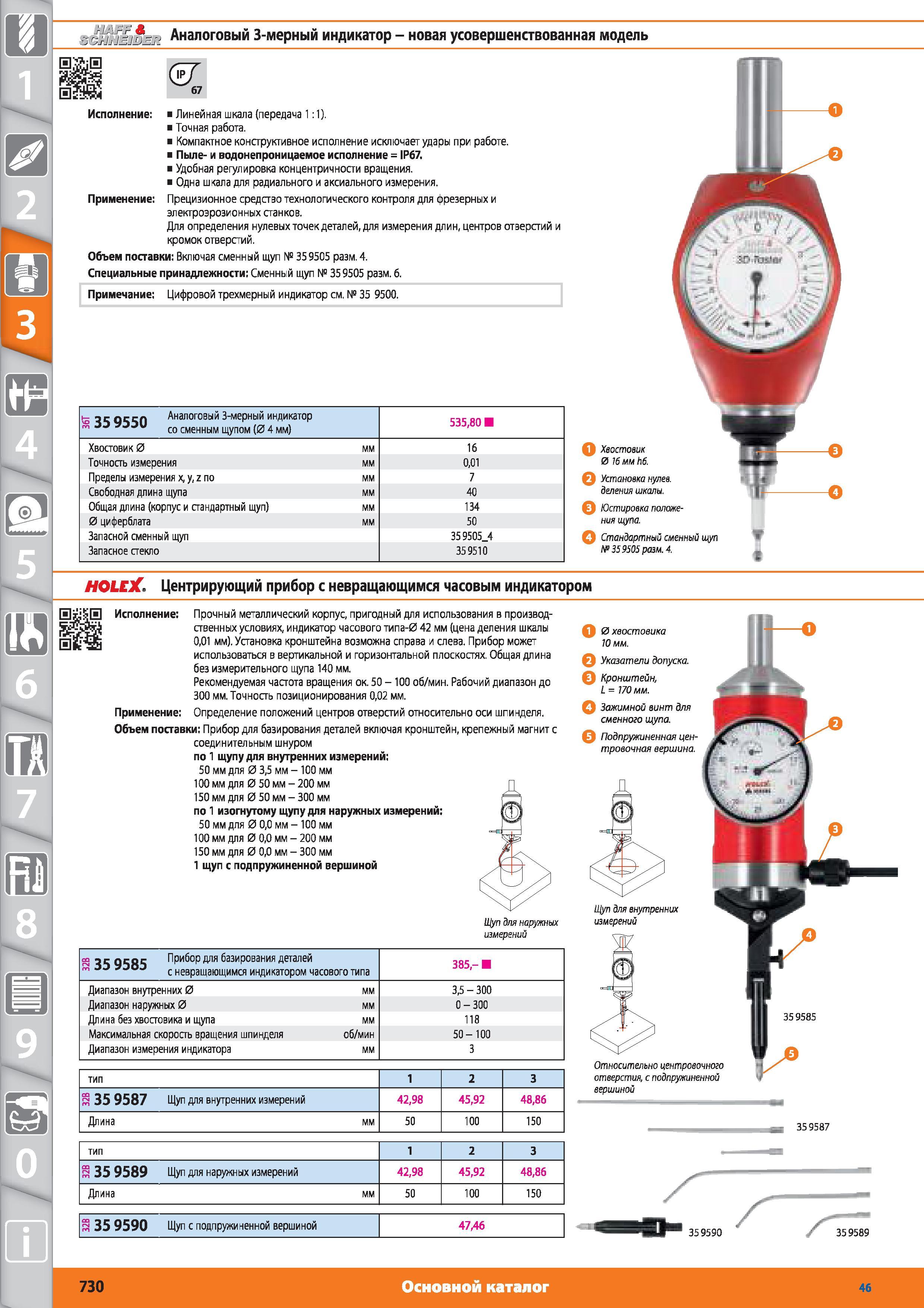

Центрирующий прибор Hoffmann Holex с невращающимся часовым индикатором Прочный металлический корпус пригодный для использования в производственных условиях индикатор часового типа диаметром 42 мм (цена деления шкалы 001 мм). Установка кронштейна возможна справа и слева. Прибор может использоваться в вертикальной и горизонтальной плоскостях. Общая длина без измерительного щупа 140 мм. Рекомендуемая частота вращения ок. 50 -100 об/мин. Рабочий диапазон до 300 мм. Точность позиционирования 002 мм. Применение Определение положений центров отверстий относительно оси шпинделя. Объем поставки Прибор для базирования деталей включая кронштейн крепежный магнит с соединительным шнуром по 1 щупу для внутренних измерений 50 мм для 0 35 мм -100 мм 100 мм для 0 50 мм 200 мм 150 мм для 0 50 мм 300 мм по 1 изогнутому щупу для наружных измерений 50 мм для 0 00 мм -100 мм 100 мм для 0 00 мм 200 мм 150 мм для 0 00 мм 300 мм 1 щуп с подпружиненной вершиной Щуп для наружных измерений qcqc Прибор для базирования деталей зз уэоэ с не0ращаЮщИМСЯ индикатором часового типа 385- Диапазон внутренних 0 мм 35-300 Диапазон наружных 0 мм 0-300 Длина без хвостовика и щупа мм 118 Максимальная скорость вращения шпинделя об/мин 50-100 Диапазон измерения индикатора мм 3 тип 1 2 3 35 9587 Щуп для внутренних измерений 4298 4592 4886 Длина мм 50 100 150 тип 1 2 3 35 9589 Щуп для наружных измерений 4298 4592 4886 Длина мм 50 100 150 35 9590 Щуп с подпружиненной вершиной 4746 359587 359590 730 Основной каталог 46 Хвостовик 0 76 мм h6. Установка нулев деления шкалы. Щуп для внутренних измерений 35 9585 Относительно центровочного отверстия с подпружиненной вершиной 0 хвостовика 10 мм. Указатели допуска. Кронштейн L 170 мм. Зажимной винт для сменного щупа. Подпружиненная центровочная вершина. Аналоговый 3-мерный индикатор новая усовершенствованная модель 67 Линейная шкала (передача 1:1). Точная работа. Компактное конструктивное исполнение исключает удары при работе. Пыле- и водонепроницаемое исполнение IP67. Удобная регулировка концентричности вращения. Одна шкала для радиального и аксиального измерения. Применение Прецизионное средство технологического контроля для фрезерных и электроэрозионных станков. Для определения нулевых точек деталей для измерения длин центров отверстий и кромок отверстий. Объем поставки Включая сменный щуп 359505 разм. 4. Специальные принадлежности Сменный щуп 359505 разм. 6. Примечание Цифровой трехмерный индикатор см. 35 9500. te ОЧЧП Аналоговый 3-мерный индикатор m со сменным щупом (0 4 мм) 53580 Хвостовик 0 мм 16 Точность измерения мм 001 Пределы измерения х у z по мм 7 Свободная длина щупа мм 40 Общая длина (корпус и стандартный щуп) мм 134 0 циферблата мм 50 Запасной сменный щуп 359505 4 Запасное стекло 359510 Юстировка положения щупа. О Стандартный сменный щуп 35 9505 разм. 4. HOLEX.
