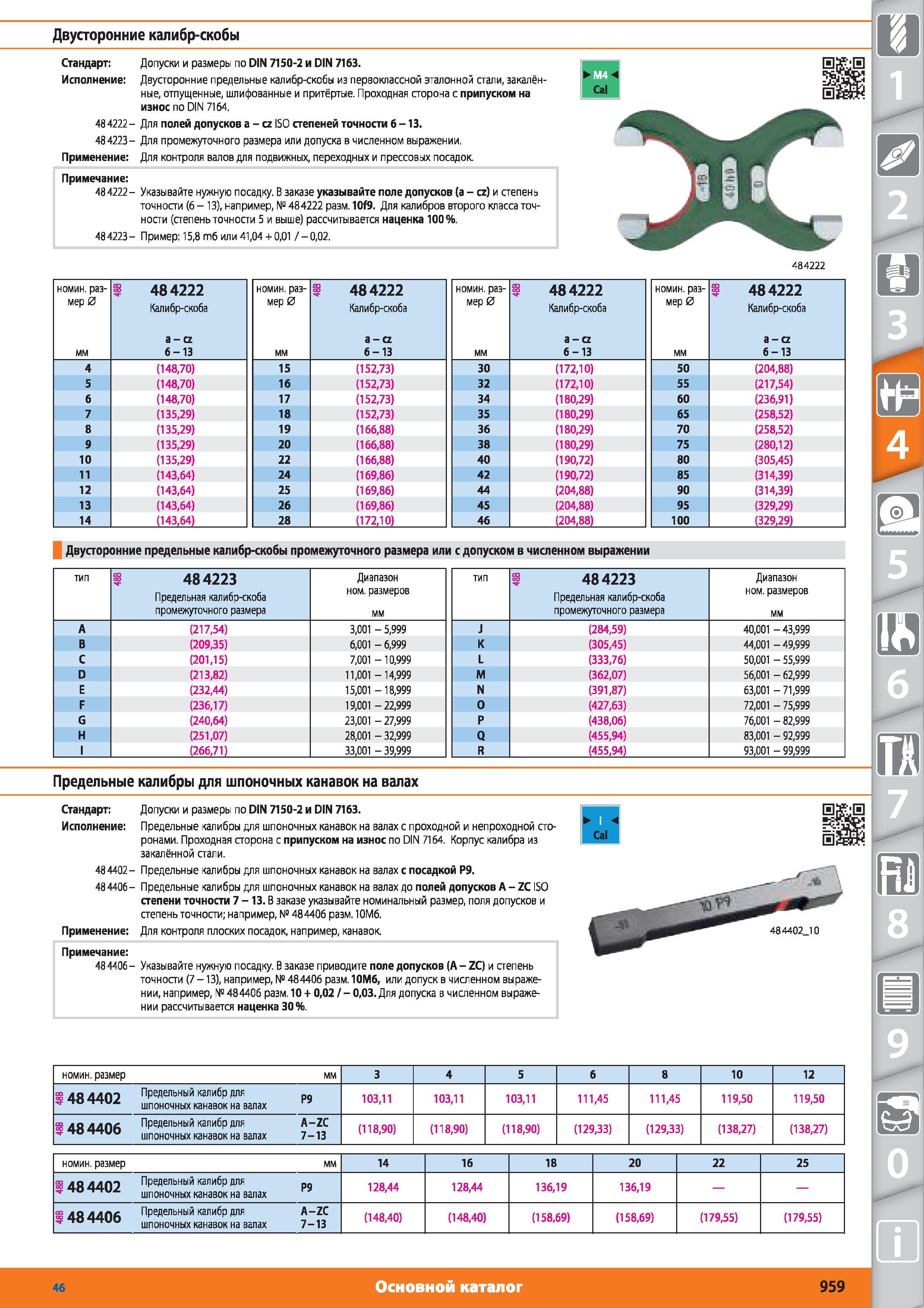

Двусторонние калибр-скобы от Hoffmann Group Стандарт Допуски и размерь по DIN 7150-2 и DIN 7163. Двусторонние предельные калибр-скобы из первоклассной эталонной стали закалён- ные отпущенные шлифованные и притёртые. Проходная сторона с припуском на износ по DIN 7164. 48 4222 Для полей допусков а cz ISO степеней точности 6-13. 484223- Для промежуточного размера или допуска в численном выражении. Применение Для контроля валов для подвижных переходных и прессовых посадок. Примечание 484222- Указывайте нужную посадку. В заказе указывайте поле допусков (а cz) и степень точности (6 13) например 484222 разм. 10f9. Для калибров второго класса точности (степень точности 5 и выше) рассчитывается наценка 100%. 484223- Пример 158 или 4104 + 001 -002. 484222 номинальный размер 0 мм 484222 Калибр-скоба а cz 6-13 номинальный размер 0 мм 484222 Калибр-скоба а cz 6-13 номинальный размер 0 мм 1 484222 Калибр-скоба a-cz 6-13 номинальный размер 0 мм 1 484222 Калибр-скоба a-cz 6-13 4 (14870) 15 (15273) 30 (17210) 50 (20488) 5 (14870) 16 (15273) 32 (17210) 55 (21754) 6 (14870) 17 (15273) 34 (18029) 60 (23691) 7 (13529) 18 (15273) 35 (18029) 65 (25852) 8 (13529) 19 (16688) 36 (18029) 70 (25852) 9 (13529) 20 (16688) 38 (18029) 75 (28012) 10 (13529) 22 (16688) 40 (19072) 80 (30545) 11 (14364) 24 (16986) 42 (19072) 85 (31439) 12 (14364) 25 (16986) 44 (20488) 90 (31439) 13 (14364) 26 (16986) 45 (20488) 95 (32929) 14 (14364) 28 (17210) 46 (20488) 100 (32929) Двусторонние предельные калибр-скобы промежуточного размера или с допуском в численном выражении тип 484223 Предельная калибр-скоба промежуточного размера Диапазон ном. размеров мм тип 484223 Предельная калибр-скоба промежуточного размера Диапазон ном. размеров мм А (21754) 3001 -5999 J (28459) 40001 -43999 В (20935) 6001 -6999 К (30545) 44001 -49999 С (20115) 7001 -10999 L (33376) 50001 -55999 D (21382) 11001 -14999 М (36207) 56001 -62999 (23244) 15001 -18999 N (39187) 63001 71999 F (23617) 19001 -22999 о (42763) 72001 75999 G (24064) 23001 -27999 Р (43806) 76001 -82999 (25107) 28001 -32999 (45594) 83001 -92999 1 (26671) 33001 -39999 R (45594) 93001 -99999 Предельные калибры для шпоночных канавок на валах Стандарт 484402- 484406- Применение Допуски и размерь по DIN 7150-2 и DIN 7163. Предельные калибры для шпоночных канавок на валах с проходной и непроходной сторонами. Проходная сторона с припуском на износ по DIN 7164. Корпус калибра из закалённой стали. Предельные калибры для шпоночных канавок на валах с посадкой Р9. Предельные калибры для шпоночных канавок на валах до полей допусков А ZC ISO степени точности 7 -13. В заказе указывайте номинальный размер поля допусков и степень точности; например 484406 разм. 10М6. Для контроля плоских посадок например канавок. Примечание 484406- Указывайте нужную посадку. В заказе приводите поле допусков (А ZC) и степень точности (7 -13) например 484406 разм. 10М6 или допуск в численном выражении например 484406 разм. 10 + 002 003. Для допуска в численном выражении рассчитывается наценка 30%. Cal 48440210 номинальный размер мм 3 4 5 6 8 10 12 48 4402 Предельный калибр для шпоночных канавок на валах Р9 10311 10311 10311 11145 11145 11950 11950 484406 Предельный калибр для шпоночных канавок на валах A-ZC 7-13 (11890) (11890) (11890) (12933) (12933) (13827) (13827) номинальный размер мм 14 16 18 20 22 25 f 48 4402 Предельный калибр для шпоночных канавок на валах Р9 12844 12844 13619 13619 1484406 Предельный калибр для шпоночных канавок на валах A-ZC 7-13 (14840) (14840) (15869) (15869) (17955) (17955) 46 Основной каталог 959
