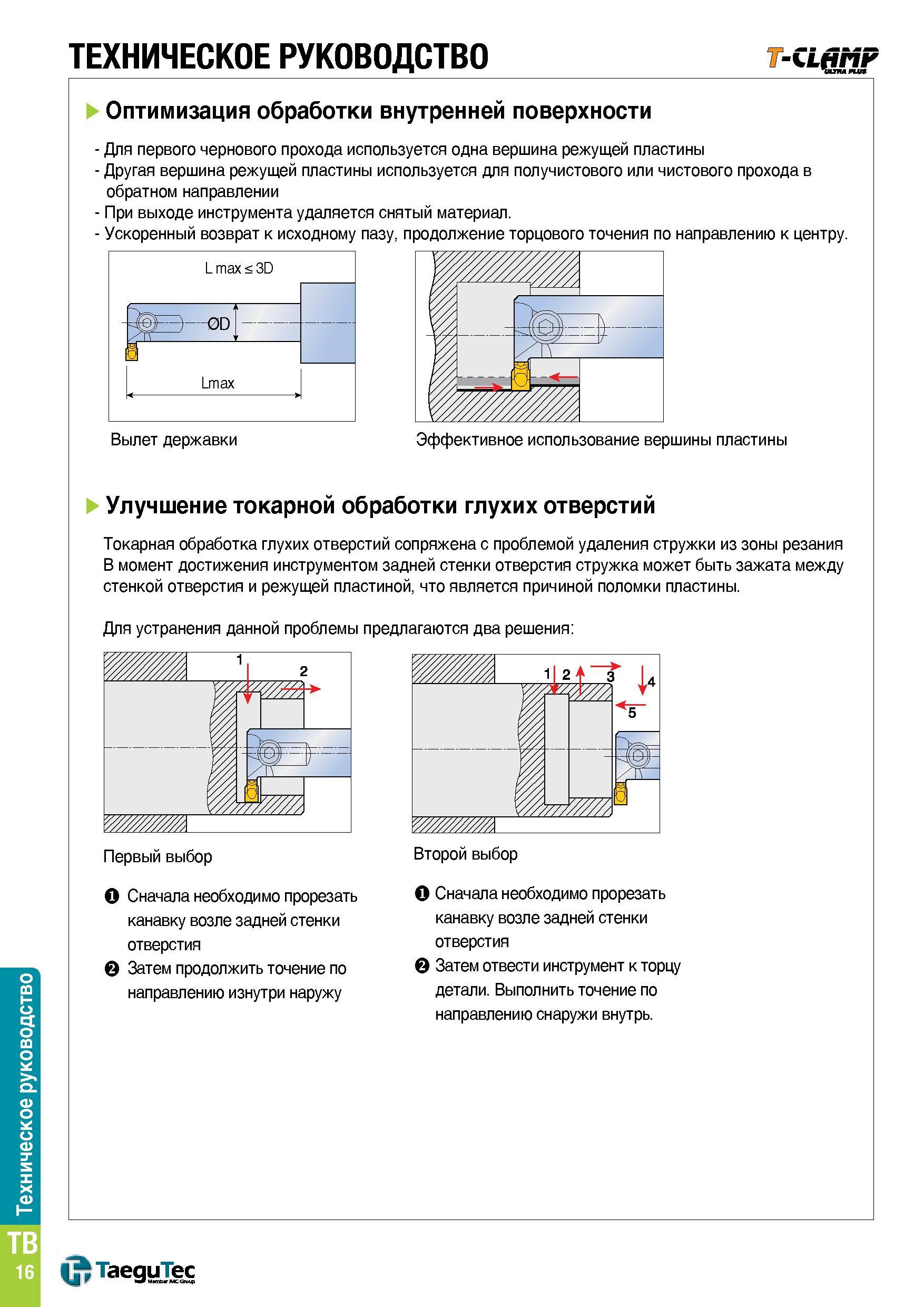

Оптимизация токарной обработки внутренней поверхности заготовки расточными резцами с канавочными сменными режущими пластинами Для первого чернового прохода используется одна вершина режущей пластины - Другая вершина режущей пластины используется для получистового или чистового прохода в обратном направлении - При выходе инструмента удаляется снятый материал. - Ускоренный возврат к исходному пазу, продолжение торцового точения по направлению к центру. L max < 3D -= ЕЗ 0D i3 Lmax Вылет державки Эффективное использование вершины пластины Улучшение токарной обработки глухих отверстий Токарная обработка глухих отверстий сопряжена с проблемой удаления стружки из зоны резания В момент достижения инструментом задней стенки отверстия стружка может быть зажата между стенкой отверстия и режущей пластиной, что является причиной поломки пластины. Для устранения данной проблемы предлагаются два решения Первый выбор О Сначала необходимо прорезать канавку возле задней стенки отверстия 0 Затем продолжить точение по направлению изнутри наружу Второй выбор О Сначала необходимо прорезать канавку возле задней стенки отверстия 0 Затем отвести инструмент к торцу детали. Выполнить точение по направлению снаружи внутрь. U ГаедиТес TB 16 Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО T-CL(jiMF
