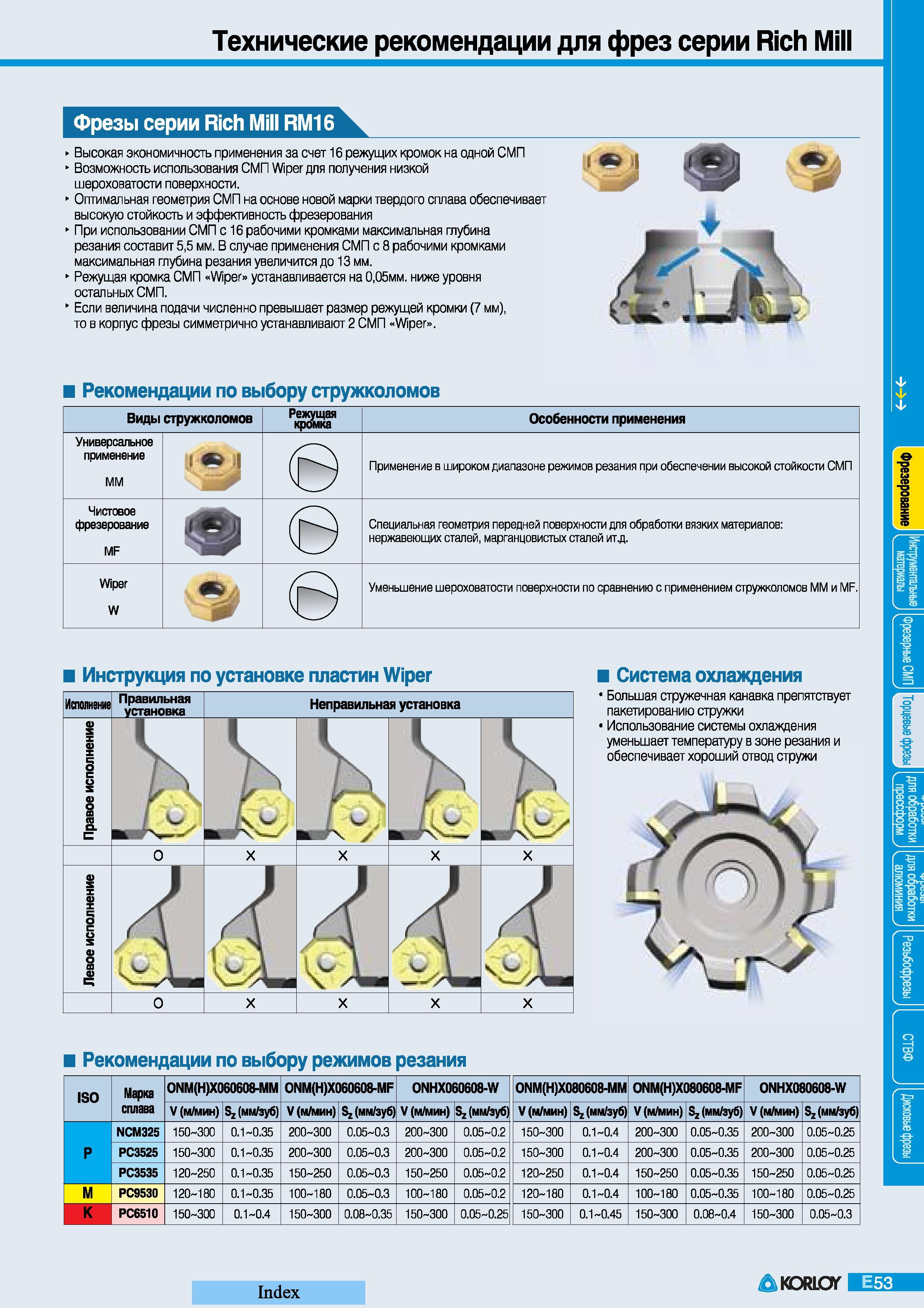

Оптимальная геометрия режущих твердосплавных пластин Korloy на основе новой марки твердого сплава обеспечивает высокую стойкость и эффективность фрезерования При использовании СМП с 16 рабочими кромками максимальная глубина резания составит 55 мм. В случае применения СМП с 8 рабочими кромками максимальная глубина резания увеличится до 13 мм. Режущая кромка СМП Wiper устанавливается на 005мм. ниже уровня остальных СМП. Если величина подачи численно превышает размер режущей кромки (7 мм) то в корпус фрезы симметрично устанавливают 2 СМП Wiper . .) Рекомендации по выбору стружколомов Виды стружколомов Режущая кромка Особенности применения Универсальное применение ММ У d Применение в широком диапазоне режимов резания при обеспечении высокой стойкости СМП Чистовое фрезерование MF ( Специальная геометрия передней поверхности для обработки вязких материалов нержавеющих сталей марганцовистых сталей ит.д. Wiper ( О) Уменьшение шероховатости поверхности по сравнению с применением стружколомов ММ и MF. W Инструкция по установке пластин Wiper I Система охлаждения 1 Большая стружечная канавка препятствует пакетированию стружки 1 Использование системы охлаждения уменьшает температуру в зоне резания и обеспечивает хороший отвод стружи Рекомендации по выбору режимов резания ISO Марка сплава ONM(H)X060608-MM ONM(H)X060608-MF ONHXO6O6O8-W ONM(H)X080608-MM ONM(H)X080608-MF ONHXO8O6O8-W V ( м/мин ) (мм/зуб) V ( м/мин ) Sj (мм/зуб V ( м/мин ) (мм/зуб) V ( м/мин ) Sz (мм/зуб) V ( м/мин ) (мм/зуб) V ( м/мин ) (мм/зуб) Р NCM325 150-300 0.1-0.35 200-300 0.05-0.3 200-300 0.05-0.2 150-300 0.1 -0.4 200-300 0.05-0.35 200-300 0.05-0.25 РС3525 150-300 0.1-0.35 200-300 0.05-0.3 200-300 0.05-0.2 150-300 0.1 -0.4 200-300 0.05-0.35 200-300 0.05-0.25 РС3535 120-250 0.1-0.35 150-250 0.05-0.3 150-250 0.05-0.2 120-250 0.1-0.4 150-250 0.05-0.35 150-250 0.05-0.25 РС9530 120-180 0.1-0.35 100-180 0.05-0.3 100-180 0.05-0.2 120-180 0.1-0.4 100-180 0.05-0.35 100-180 0.05-0.25 РС6510 150-300 0.1 -0.4 150-300 0.08-0.35 150-300 0.05-0.25 150-300 0.1-0.45 150-300 0.08-0.4 150-300 0.05-0.3 Index Технические рекомендации для фрез серии Rich Mill Фрезы серии Rich Mill RM16 Высокая экономичность применения за счет 16 режущих кромок на одной СМП Возможность использования СМП Wiper для получения низкой шероховатости поверхности. Технические рекомендации для фрез серии Rich Mill Фрезы серии Rich Mill RM16 Высокая экономичность применения за счет 16 режущих кромок на одной СМП Возможность использования СМП Wiper для получения низкой шероховатости поверхности.
