Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER | Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.) |
|||||
|

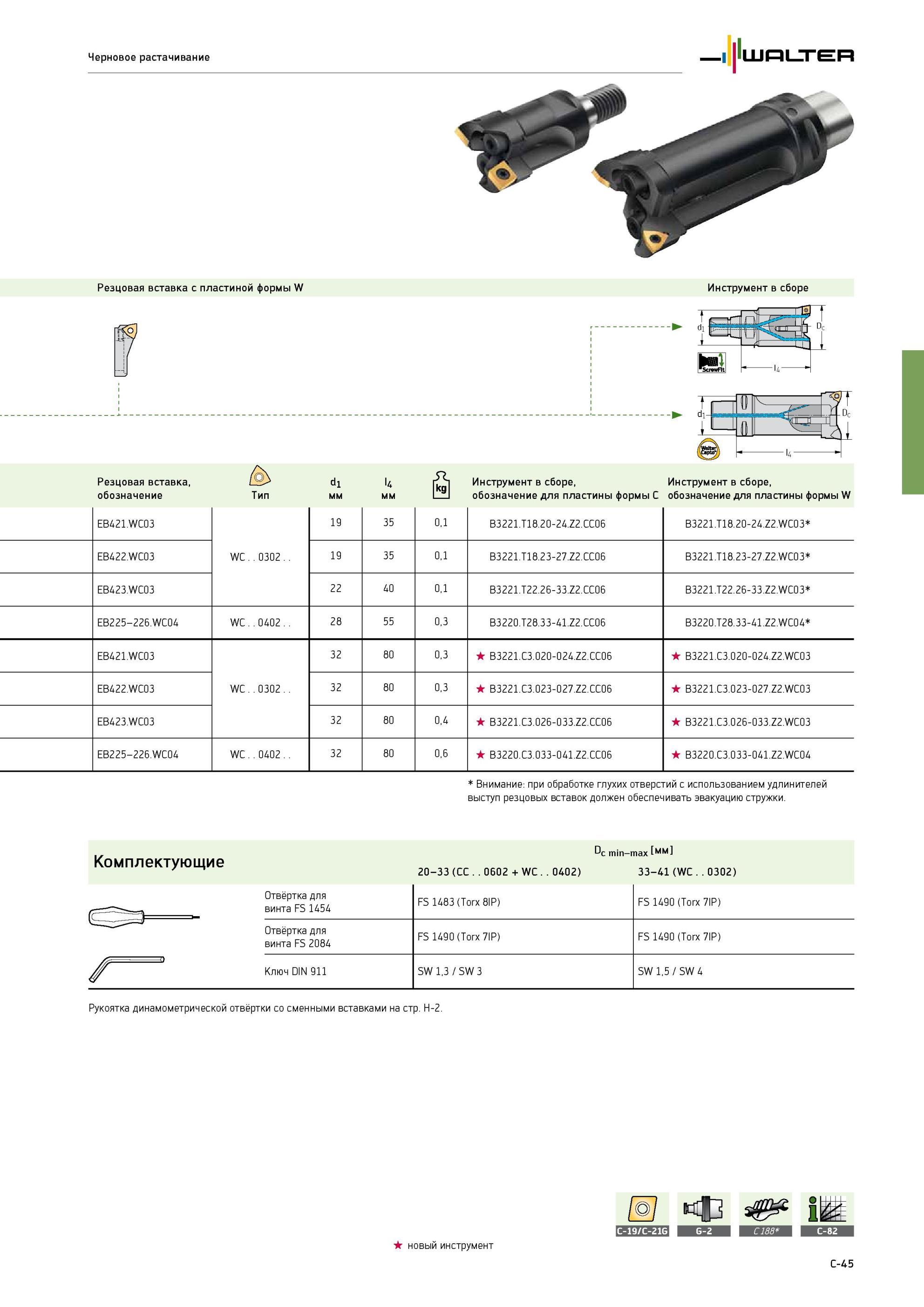

339 Каталог WALTER 2013 Дополнение к общему Стр.C-45 |
|||||
Оправки расточные Walter с двумя сменными режущими пластинами B3220 B3221 Хвостовик Capto ISO 26623 Резьбовой разъем NCT ScrewFit Обозначение для пластины формы W ЧеОправки расточные Walter с двумя сменными режущими пластинами B3220 B3221 Хвостовик Capto ISO 26623 Резьбовой разъем NCT ScrewFit Обозначение для пластины формы W Черновое растачивание Walter Резцовая вставка с пластиной формы W Инструмент в сборе Резцовая вставка, обозначение Тип di мм >4 мм Инструмент в сборе, обозначение для пластины формы C Инструмент в сборе, обозначение для пластины формы W EB421.WC03 WC 0302 19 35 0,1 B3221.T18.20-24.Z2.CC06 B3221.T18.20-24.Z2.WC03 EB422.WC03 19 35 0,1 B3221.T18.23-27.Z2.CC06 B3221.T18.23-27.Z2.WC03 EB423.WC03 22 40 0,1 B3221.T22.26-33.Z2.CC06 B3221.T22.26-33.Z2.WC03 EB225-226.WC04 WC 0402 28 55 0,3 B3220.T28.33-41.Z2.CC06 B3220.T28.33-41.Z2.WC04 EB421.WC03 WC 0302 32 80 0,3 B3221.C3.020-024.Z2.CC06 B3221.C3.020-024.Z2.WC03 EB422.WC03 32 80 0,3 B3221.C3.023-027.Z2.CC06 B3221.C3.023-027.Z2.WC03 EB423.WC03 32 80 0,4 B3221.C3.026-033.Z2.CC06 B3221.C3.026-033.Z2.WC03 EB225-226.WC04 WC 0402 32 80 0,6 B3220.C3.033-041.Z2.CC06 B3220.C3.033-041.Z2.WC04 Внимание при обработке глухих отверстий с использованием удлинителей выступ резцовых вставок должен обеспечивать эвакуацию стружки. Комплектующие Dc min-max мм 20-33 (CC 0602 + WC 0402) 33-41 (WC 0302) Отвёртка для винта FS 1454 FS 1483 (Torx 8IP) FS 1490 (Torx 7IP) Отвёртка для винта FS 2084 FS 1490 (Torx 7IP) FS 1490 (Torx 7IP) Ключ DIN 911 SW 1,3 SW 3 SW 1,5 SW 4 Рукоятка динамометрической отвёртки со сменными вставками на стр. H-2. новый инструмент I C-45 |
|||||
