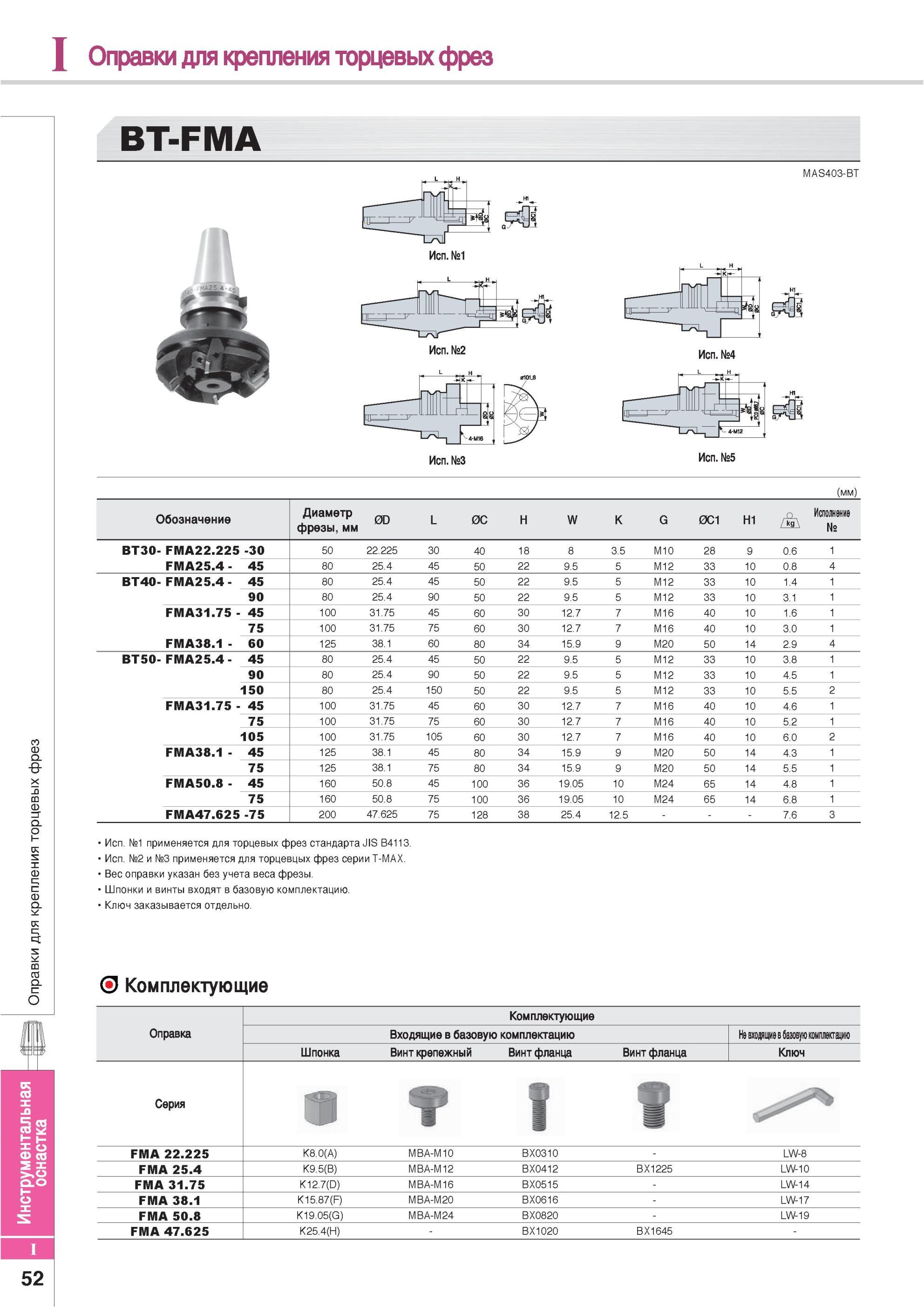

Оправки Korloy для крепления торцевых фрез BT-FMA MAS403-BT Исполнение №1 Исполнение №2 Исполнение №5 Обозначение Диаметр фрезы Инструментальная оснастка м

Оправки Korloy для крепления торцевых фрез BT-FMA MAS403-BT Исполнение №1 Исполнение №2 Исполнение №5 Обозначение Диаметр фрезы Инструментальная оснастка мм 0D L 0C W K G 0C1 zikx Исполнение № BT30- FMA22.225 -30 50 22.225 30 40 18 8 3.5 M10 28 9 0.6 1 FMA25.4 45 80 25.4 45 50 22 9.5 5 M12 33 10 0.8 4 BT40- FMA25.4 45 80 25.4 45 50 22 9.5 5 M12 33 10 1.4 1 90 80 25.4 90 50 22 9.5 5 M12 33 10 3.1 1 FMA31.75 45 100 31.75 45 60 30 12.7 7 M16 40 10 1.6 1 75 100 31.75 75 60 30 12.7 7 M16 40 10 3.0 1 FMA38.1 60 125 38.1 60 80 34 15.9 9 M20 50 14 2.9 BT50- FMA25.4 45 80 25.4 45 50 22 9.5 5 M12 33 10 3.8 1 90 80 25.4 90 50 22 9.5 5 M12 33 10 4.5 1 150 80 25.4 150 50 22 9.5 5 M12 33 10 5.5 FMA31.75 45 100 31.75 45 60 30 12.7 7 M16 40 10 4.6 1 75 100 31.75 75 60 30 12.7 7 M16 40 10 5.2 1 105 100 31.75 105 60 30 12.7 7 M16 40 10 6.0 FMA38.1 45 125 38.1 45 80 34 15.9 9 M20 50 14 4.3 1 75 125 38.1 75 80 34 15.9 9 M20 50 14 5.5 1 FMA50.8 45 160 50.8 45 100 36 19.05 10 M24 65 14 4.8 1 75 160 50.8 75 100 36 19.05 10 M24 65 14 6.8 1 FMA47.625 -75 200 47.625 75 128 38 25.4 12.5 7.6 1 Исполнение №1 применяется для торцевых фрез стандарта JIS B4113. 1 Исполнение №2 и №3 применяется для торцевцых фрез серии T-MAX. 1 Вес оправки указан без учета веса фрезы. 1 Шпонки и винты входят в базовую комплектацию. 1 Ключ заказывается отдельно. Комплектующие Оправка Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Шпонка Винт крепежный Винт фланца Винт фланца Ключ Серия Т FMA 22.225 K8.0(A) MBA-M10 BX0310 LW-8 FMA 25.4 K9.5(B) MBA-M12 BX0412 BX1225 LW-10 FMA 31.75 K12.7(D) MBA-M16 BX0515 LW-14 FMA 38.1 K15.87(F) MBA-M20 BX0616 LW-17 FMA 50.8 K19.05(G) MBA-M24 BX0820 LW-19 FMA 47.625 K25.4(H) BX1020 BX1645 -
