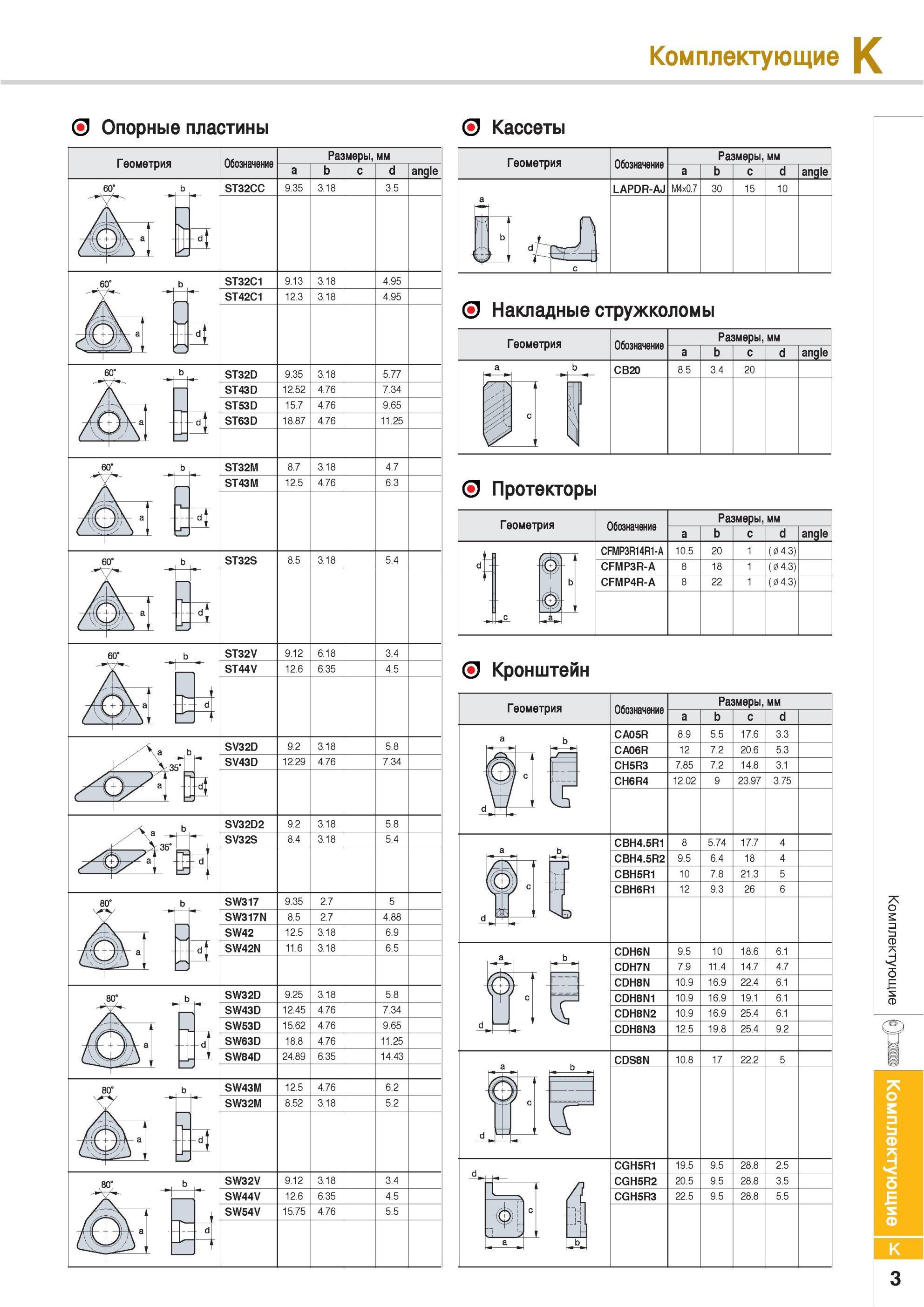

Опорные пластины Korloy для сборного металлорежущего инструмента Геометрия Размеры мм angle 60“ ST32CC 9.35 3.18 3.5 1 p 60° ST32C1 9.13 3.18 4.95 ST42C1 12.3 3.18 4.95 Jii 60° b ST32D 9.35 3.18 5.77 '3 ST43D 12.52 4.76 7.34 i J-К- а -3 ST53D 15.7 4.76 9.65 ST63D 18.87 4.76 11.25 ( \J"r. 1 60° ST32M 8.7 3.18 4.7 з ST43M 12.5 4.76 6.3 ч+V- а ] 60“ ST32S 8.5 3.18 5.4 Ли Жа ] 60 ST32V 9.12 6.18 3.4 А M ST44V 12.6 6.35 4.5 1 ] SV32D 9.2 3.18 5.8 [в SV43D 12.29 4.76 7.34 И" SV32D2 9.2 3.18 5.8 ;гг SV32S 8.4 3.18 5.4 1 ti И 80“ SW317 9.35 2.7 5 SW317N 8.5 2.7 4.88 41 -I SW42 12.5 3.18 6.9 SW42N 11.6 3.18 6.5 80° SW32D 9.25 3.18 5.8 13 SW43D 12.45 4.76 7.34 44- if SW53D 15.62 4.76 9.65 SW63D 18.8 4.76 11.25 Vi SW84D 24.89 6.35 14.43 80° р SW43M 12.5 4.76 6.2 (f 7 SW32M 8.52 3.18 5.2 1 X) а у 80° b SW32V 9.12 3.18 3.4 SW44V 12.6 6.35 4.5 ([ 4 44- а SW54V 15.75 4.76 5.5 i Комплектующие K Кассеты Геометрия Размеры мм angle LAPDR-AJ M4x0.7 30 15 10 a n b У С Накладные стружколомы Геометрия /у IS J J с 1 Размеры мм angle CB20 8.5 3.4 20 Протекторы Геометрия Обозначение Размеры мм angle CFMP3R14R1-A 10.5 20 1 (0 4.3) CFMP3R-A 8 18 1 (0 4.3) CFMP4R-A 8 22 (0 4.3) Кронштейн Геометрия .Ж Размеры мм CA05R 8.9 5.5 17.6 3.3 CA06R 12 7.2 20.6 5.3 CH5R3 7.85 7.2 14.8 3.1 CH6R4 12.02 9 23.97 3.75 CBH4.5R1 8 5.74 17.7 4 CBH4.5R2 9.5 6.4 18 4 CBH5R1 10 7.8 21.3 5 CBH6R1 12 9.3 26 6 CDH6N 9.5 10 18.6 6.1 CDH7N 7.9 11.4 14.7 4.7 CDH8N 10.9 16.9 22.4 6.1 CDH8N1 10.9 16.9 19.1 6.1 CDH8N2 10.9 16.9 25.4 6.1 CDH8N3 12.5 19.8 25.4 9.2 CDS8N 10.8 17 22.2 5 CGH5R1 19.5 9.5 28.8 2.5 CGH5R2 20.5 9.5 28.8 3.5 CGH5R3 22.5 9.5 28.8 5.5 K 3
