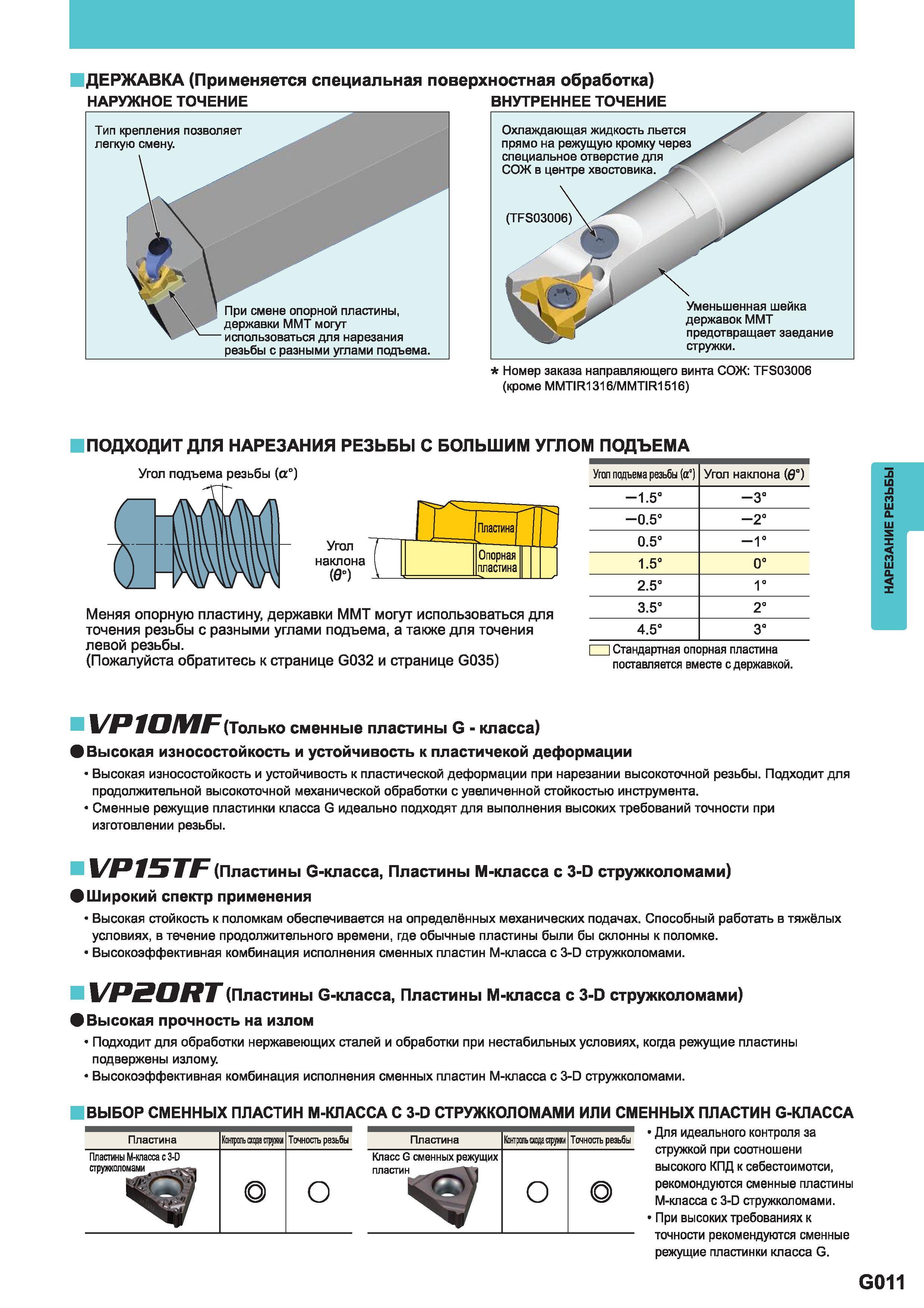

Описание технологических характеристик резьбовых японских резцов Mitsubishi для нарезания наружной и внутренней резьбы на токарном оборудовании _ металлообрабатывающем ДЕРЖАВКА Применяется специальная поверхностная обработка НАРУЖНОЕ ВНУТРЕННЕЕ ТОЧЕНИЕ При смене опорной пластины державки ММТ могут использоваться для нарезания резьбы с разными углами подъема. Тип крепления позволяет легкую смену. Охлаждающая жидкость льется прямо на режущую кромку через специальное отверстие для СОЖ в центре хвостовика. (TFS03006) Уменьшенная шейка державок ММТ предотвращает заедание стружки. Номер заказа направляющего винта СОЖ TFS03006 (кроме MMTIR1316 MMTIR1516) ПОДХОДИТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ С БОЛЬШИМ УГЛОМ ПОДЪЕМА Угол подъема резьбы (а) Угол наклона Меняя опорную пластину державки ММТ могут использоваться для точения резьбы с разными углами подъема а также для точения левой резьбы. (Пожалуйста обратитесь к странице G032 и странице G035) Угол подъема резьбы (а') Угол наклона (б) -1.5 -3 -0.5 -2 0.5 -1 1.5 0 2.5 1 3.5 2 4.5 3 Стандартная опорная пластина поставляется вместе с державкой. VP 10MF Только сменные пластины G - класса) Высокая износостойкость и устойчивость к пластичекой деформации Высокая износостойкость и устойчивость к пластической деформации при нарезании высокоточной резьбы. Подходит для продолжительной высокоточной механической обработки с увеличенной стойкостью инструмента. Сменные режущие пластинки класса G идеально подходят для выполнения высоких требований точности при изготовлении резьбы. VP15TF (Пластины G-кпасса Пластины М-кпасса с 3-D стружколомами) Широкий спектр применения Высокая стойкость к поломкам обеспечивается на определённых механических подачах. Способный работать в тяжёлых условиях в течение продолжительного времени где обычные пластины были бы склонны к поломке. Высокоэффективная комбинация исполнения сменных пластин М-класса с 3-D стружколомами. P0ORT(Пластины G-кпасса Пластины M-кпасса с 3-D стружколомами) Высокая прочность на излом Подходит для обработки нержавеющих сталей и обработки при нестабильных условиях когда режущие пластины подвержены излому. Высокоэффективная комбинация исполнения сменных пластин М-класса с 3-D стружколомами. ВЫБОР СМЕННЫХ ПЛАСТИН М-КПАССА С 3-D СТРУЖКОЛОМАМИ ИЛИ СМЕННЫХ ПЛАСТИН G-КЛАССА Для идеального контроля за стружкой при соотношени высокого КПД к себестоимотси рекомондуются сменные пластины М-класса с 3-D стружколомами. При высоких требованиях к точности рекомендуются сменные режущие пластинки класса G. Пластина Контроль щи ируш Точность резьбы Пластины М-кпасса с 3-D стружколомами О Пластина Контроль сюда cipjmxH Точность резьбы Класс G сменных режущих пластин О G011 НАРЕЗАНИЕ РЕЗЬБЫ
