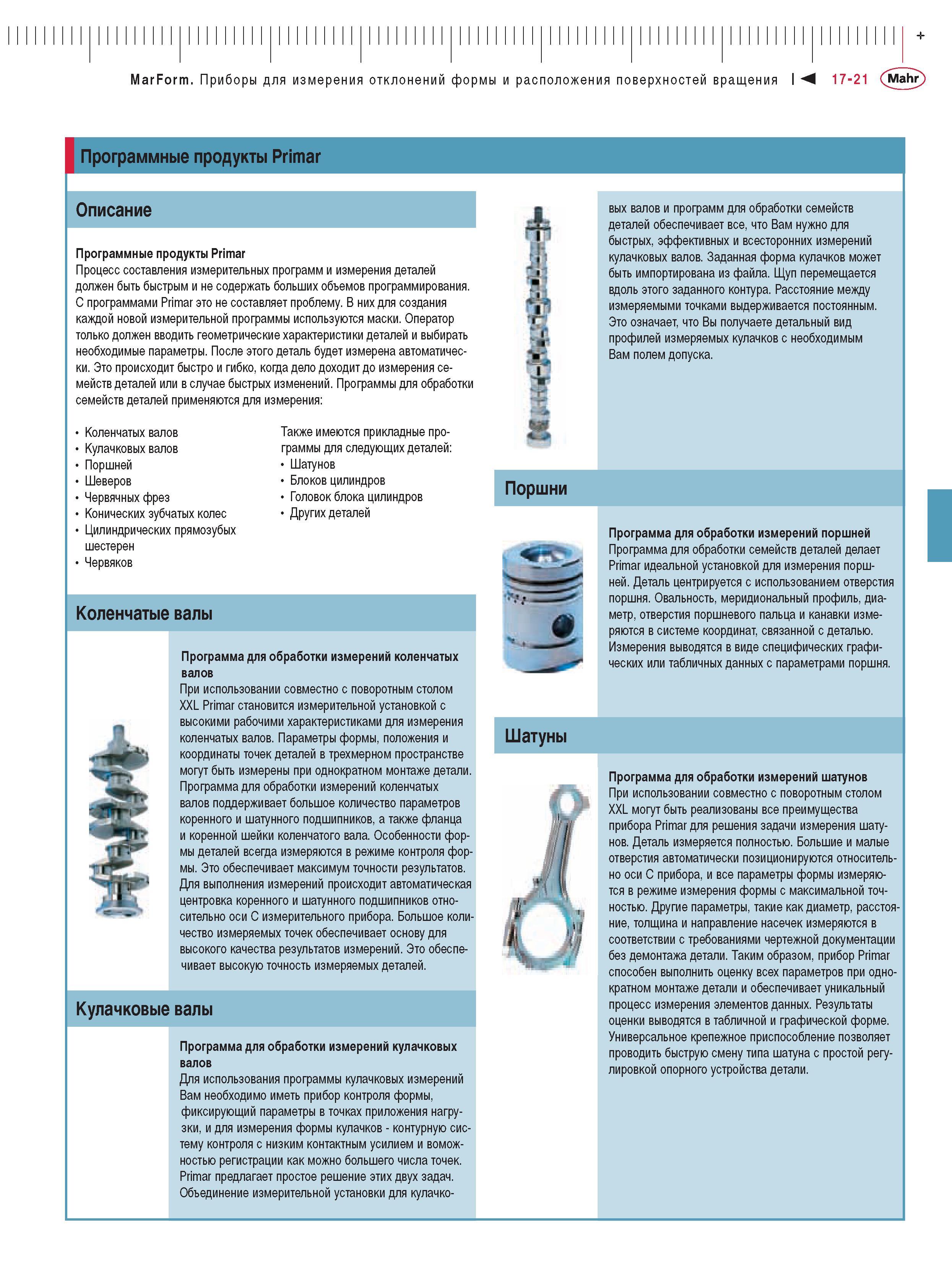

Описание Программные продукты Primar Процесс составления измерительных программ и измерения деталей должен быть быстрым и не содержать больших объемов программирования С программами Primar это не составляет проблему. В них для создания каждой новой измерительной программы используются маски. Оператор только должен вводить геометрические характеристики деталей и выбирать необходимые параметры. После этого деталь будет измерена автоматически. Это происходит быстро и гибко когда дело доходит до измерения семейств деталей или в случае быстрых изменений. Программы для обработки семейств деталей применяются для измерения Коленчатых валов Кулачковых валов Поршней Шеверов Червячных фрез Конических зубчатых колес Цилиндрических прямозубых шестерен Червяков Также имеются прикладные программы для следующих деталей Шатунов Блоков цилиндров Головок блока цилиндров Других деталей коленчатые валы Программа для обработки измерений коленчатых валов При использовании совместно с поворотным столом XXL Primar становится измерительной установкой с высокими рабочими характеристиками для измерения коленчатых валов. Параметры формы положения и координаты точек деталей в трехмерном пространстве могут быть измерены при однократном монтаже детали. Программа для обработки измерений коленчатых валов поддерживает большое количество параметров коренного и шатунного подшипников а также фланца и коренной шейки коленчатого вала. Особенности формы деталей всегда измеряются в режиме контроля формы. Это обеспечивает максимум точности результатов. Для выполнения измерений происходит автоматическая центровка коренного и шатунного подшипников относительно оси С измерительного прибора. Большое количество измеряемых точек обеспечивает основу для высокого качества результатов измерений. Это обеспечивает высокую точность измеряемых деталей. кулачковые валы Программа для обработки измерений кулачковых валов Для использования программы кулачковых измерений Вам необходимо иметь прибор контроля формы фиксирующий параметры в точках приложения нагрузки и для измерения формы кулачков - контурную систему контроля с низким контактным усилием и вомож-ностью регистрации как можно большего числа точек. Primar предлагает простое решение этих двух задач. Объединение измерительной установки для кулачко- I г I' вых валов и программ для обработки семейств деталей обеспечивает все что Вам нужно для быстрых эффективных и всесторонних измерений кулачковых валов. Заданная форма кулачков может быть импортирована из файла. Щуп перемещается вдоль этого заданного контура. Расстояние между измеряемыми точками выдерживается постоянным. Это означает что Вы получаете детальный вид профилей измеряемых кулачков с необходимым Вам полем допуска. Поршни Программа для обработки измерений поршней Программа для обработки семейств деталей делает Primar идеальной установкой для измерения поршней. Деталь центрируется с использованием отверстия поршня. Овальность меридиональный профиль диаметр отверстия поршневого пальца и канавки измеряются в системе координат связанной с деталью. Измерения выводятся в виде специфических графических или табличных данных с параметрами поршня. шатуны Программа для обработки измерений шатунов При использовании совместно с поворотным столом XXL могут быть реализованы все преимущества прибора Primar для решения задачи измерения шатунов. Деталь измеряется полностью. Большие и малые отверстия автоматически позиционируются относительно оси С прибора и все параметры формы измеряются в режиме измерения формы с максимальной точностью. Другие параметры такие как диаметр расстояние толщина и направление насечек измеряются в соответствии с требованиями чертежной документации без демонтажа детали. Таким образом прибор Primar способен выполнить оценку всех параметров при однократном монтаже детали и обеспечивает уникальный процесс измерения элементов данных. Результаты оценки выводятся в табличной и графической форме. Универсальное крепежное приспособление позволяет проводить быструю смену типа шатуна с простой регулировкой опорного устройства детали. MarForm Приборы для измерения отклонений формы и расположения поверхностей вращения I М 17-21 Mahr Программные продукты Primar
