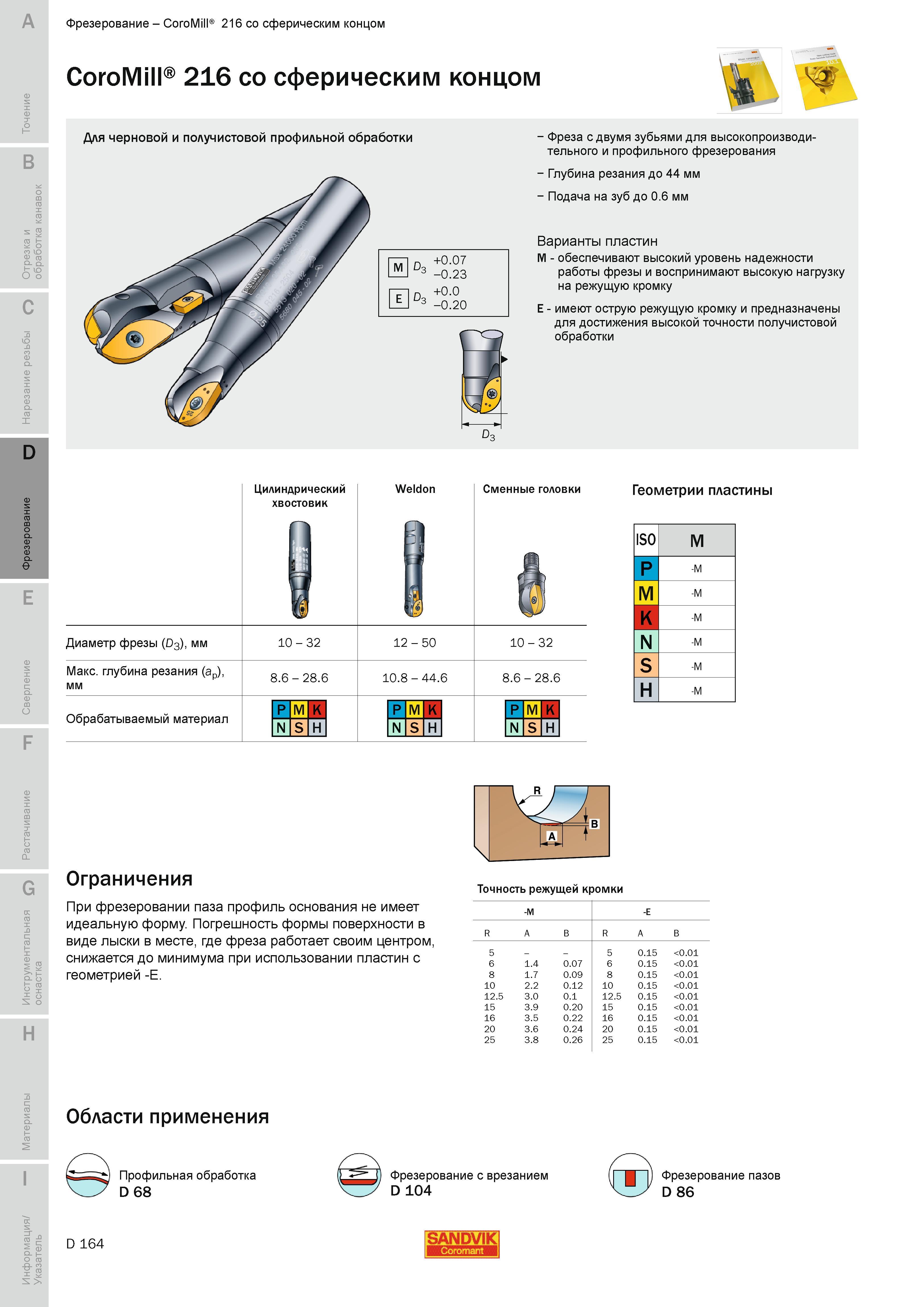

Описание основных технических характеристик концевых двузубых сферических фрез Sandvik CoroMill 216 Металлорежущий сборный инструмент для черновой и получистовой фрезерной профильной обработки на металлообрабатывающих станках Режущий инструмент с двумя зубьями для высокопроизводительного и профильного фрезерования - Глубина резания до 44 мм - Подача на зуб до 0.6 мм Варианты пластин M - обеспечивают высокий уровень надежности работы фрезы и воспринимают высокую нагрузку на режущую кромку E - имеют острую режущую кромку и предназначены для достижения высокой точности получистовой обработки Диаметр фрезы (D3) мм Цилиндрический хвостовик Weldon Сменные головки 10 - 32 12 - 50 10 - 32 Максимальная глубина резания (ap) мм 8.6 - 28.6 10.8 - 44.6 8.6 - 28.6 Обрабатываемый материал P M K P M K P M K N S H N S H N S H Геометрии пластины ISO M -M M -M -M N -M S -M H -M Ограничения При фрезеровании паза профиль основания не имеет идеальную форму. Погрешность формы поверхности в виде лыски в месте где фреза работает своим центром снижается до минимума при использовании пластин с геометрией -E. Точность режущей кромки -M -E R A B R A B 5 5 0.15 0.01 6 1.4 0.07 6 0.15 0.01 8 1.7 0.09 8 0.15 0.01 10 2.2 0.12 10 0.15 0.01 12.5 3.0 0.1 12.5 0.15 0.01 15 3.9 0.20 15 0.15 0.01 16 3.5 0.22 16 0.15 0.01 20 3.6 0.24 20 0.15 0.01 25 3.8 0.26 25 0.15 0.01 Области применения Профильная обработка D 68 1 Фрезерование с врезанием D 104 I) Фрезерование пазов D 86 D 164 D 3 Фрезерование CoroMill 216 сферическим концом со сферическим концом
