Описание основных характеристик японских инструментальных материалов Режущая керамика компании Tungaloy состоит из высокочистых Оксидов Нитридов

Описание основных характеристик японских инструментальных материалов Режущая керамика компании Tungaloy состоит из высокочистых Оксидов Нитридов

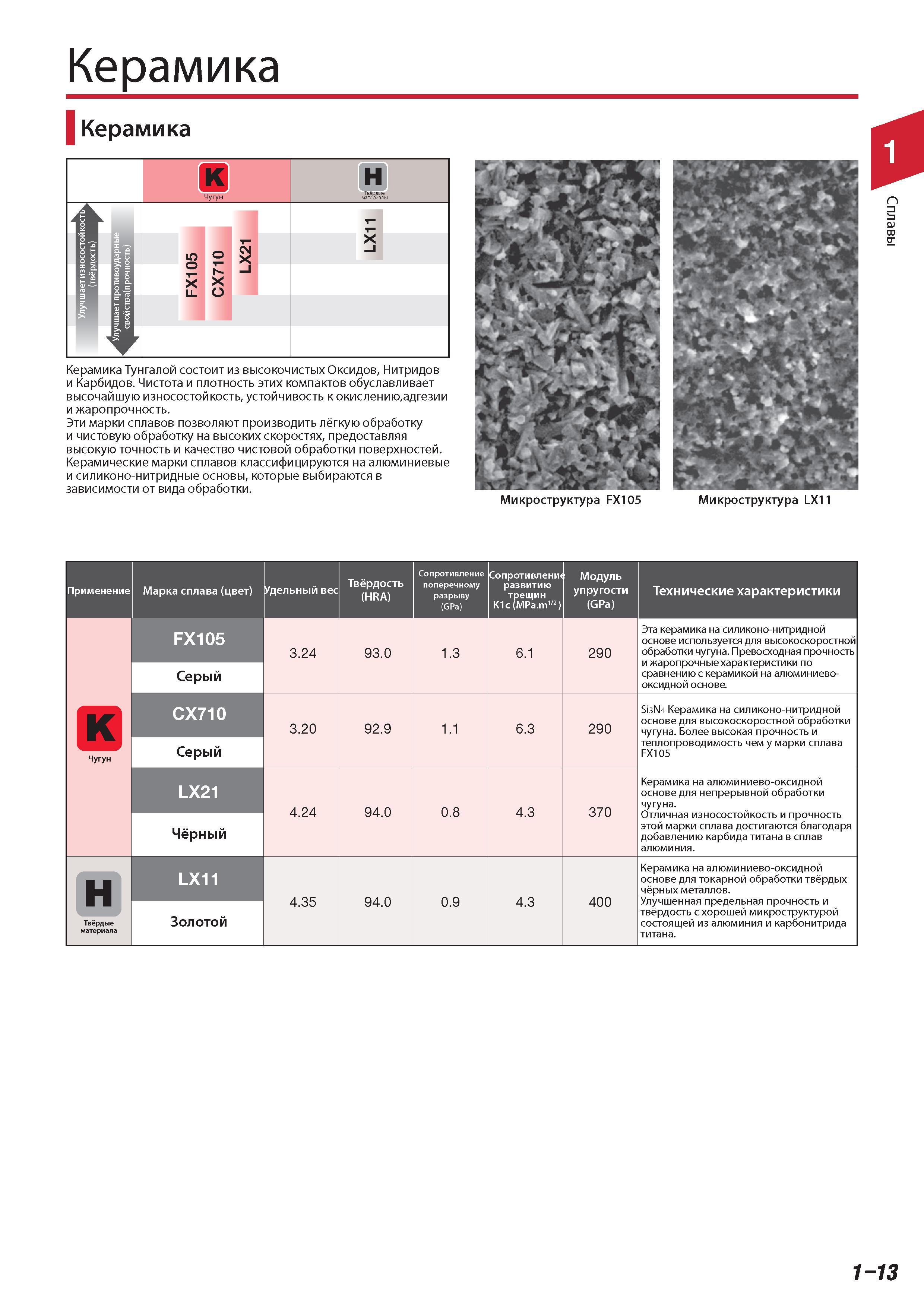

Описание основных характеристик японских инструментальных материалов Режущая керамика компании Tungaloy состоит из высокочистых Оксидов Нитридов _ и Карбидов Чистота и плотность этих компактов обуславливает высочайшую износостойкость устойчивость к окислениюадгезии и жаропрочность. Эти марки сплавов позволяют производить лёгкую обработку и чистовую обработку на высоких скоростях предоставляя высокую точность и качество чистовой обработки поверхностей. Керамические марки сплавов классифицируются на алюминиевые и силиконо-нитридные основы которые выбираются в зависимости от вида обработки. Микроструктура FX105 Микроструктура LX11 Сопротивление Сопротивление1 Модуль Применение Марка сплава (цвет) Удельный вес поразрывуму ртрещин упругости Технические характеристики ( ) (GPa) K1c (MPa.m1 2) (GPa) FX105 Чугун Серый CX710 Серый LX21 LX11 3.24 93.0 1.3 6.1 290 Эта керамика на силиконо-нитридной основе используется для высокоскоростной обработки чугуна. Превосходная прочность и жаропрочные характеристики по сравнению с керамикой на алюминиевооксидной основе. 3.20 92.9 1.1 6.3 290 Si3N4 Керамика на силиконо-нитридной основе для высокоскоростной обработки чугуна. Более высокая прочность и теплопроводимость чем у марки сплава FX105 4.24 94.0 0.8 4.3 370 Керамика на алюминиево-оксидной основе для непрерывной обработки чугуна. Отличная износостойкость и прочность этой марки сплава достигаются благодаря добавлению карбида титана в сплав алюминия. 4.35 94.0 0.9 4.3 400 Керамика на алюминиево-оксидной основе для токарной обработки твёрдых чёрных металлов. Улучшенная предельная прочность и твёрдость с хорошей микроструктурой состоящей из алюминия и карбонитрида титана. 1-13 Сплавы Керамика Керамика
