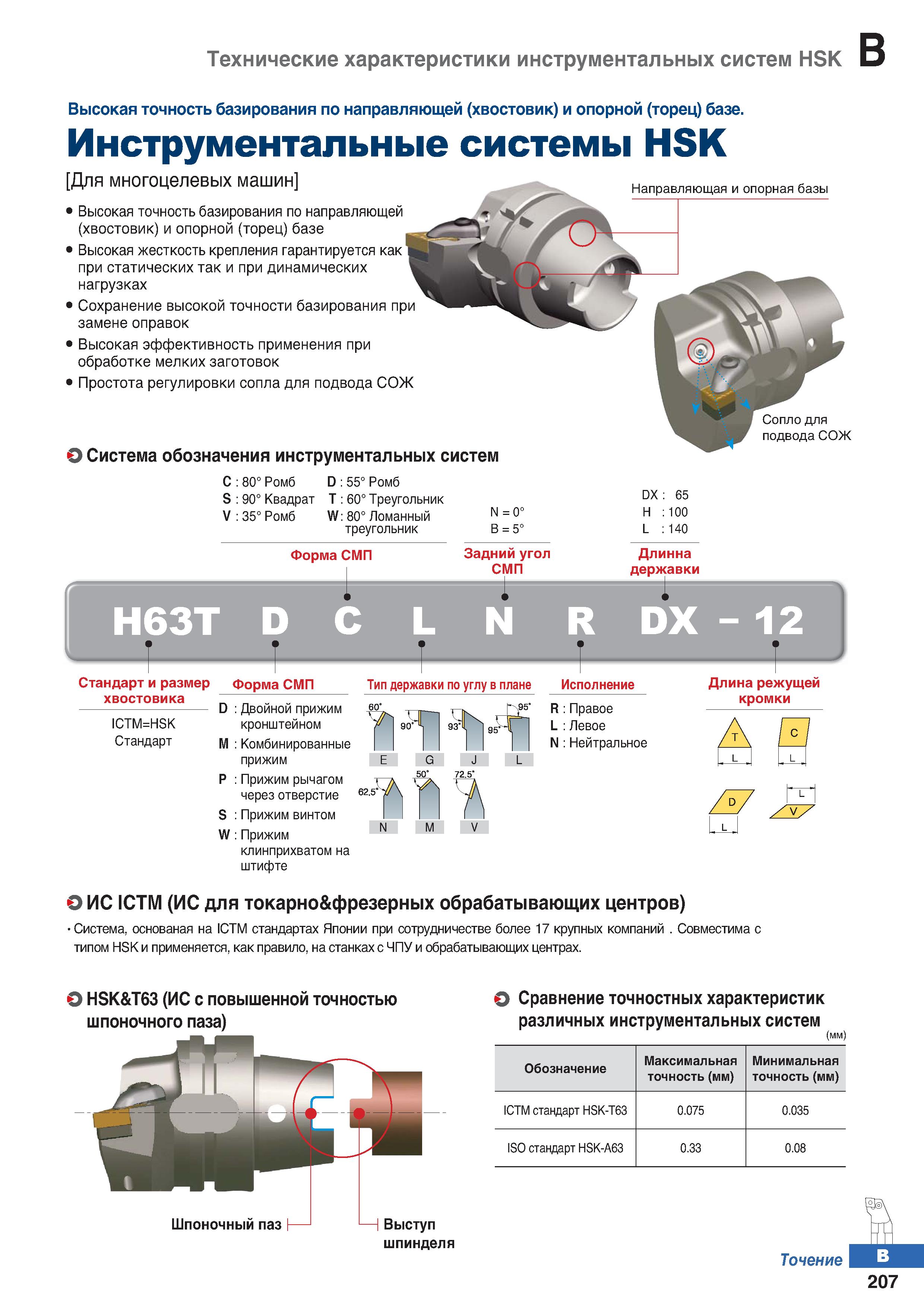

Описание характеристик инструментальных систем HSK Высокая точность базирования по направляющей (хвостовик) и опорной (торец) базе _ Инструментальные системы HSK Для многоцелевых машин Высокая точность базирования по направляющей (хвостовик) и опорной (торец) базе Высокая жесткость крепления гарантируется как при статических так и при динамических нагрузках Сохранение высокой точности базирования при замене оправок Высокая эффективность применения при обработке мелких заготовок Простота регулировки сопла для подвода СОЖ Система обозначения инструментальных систем Направляющая и опорная базы 80° Ромб 90° Квадрат 35° Ромб D: 55° Ромб T: 60°Треугольник W:80° Ломанный треугольник N=0° В = 5° Форма СМП Задний угол СМП DX: 65 Н : 100 L : 140 Длинна державки Сопло для подвода СОЖ H63T D C L N R DX - 12 Стандарт и размер хвостовика ICTM=HSK Стандарт Форма СМП Тип державки по углу в плане Исполнение D : Двойной прижим кронштейном M : Комбинированные прижим Р : Прижим рычагом через отверстие S : Прижим винтом W: Прижим клинприхватом на штифте 62.5' R/L N Правое Левое Нейтральное Длина режущей кромки О ИСICTM (ИС для токарно&фрезерных обрабатывающих центров) Система, основаная на ICTM стандартах Японии при сотрудничестве более 17 крупных компаний . Совместима с типом HSK и применяется, как правило, на станках с ЧПУ и обрабатывающих центрах. О HSK&T63 (ИС с повышенной точностью шпоночного паза) Шпоночный паз Выступ шпинделя О Сравнение точностных характеристик различных инструментальных систем (мм) Обозначение Максимальная точность (мм) Минимальная точность (мм) ICTM стандарт HSK-T63 0.075 0.035 ISO стандарт HSK-A63 0.33 0.08 Точение 207
