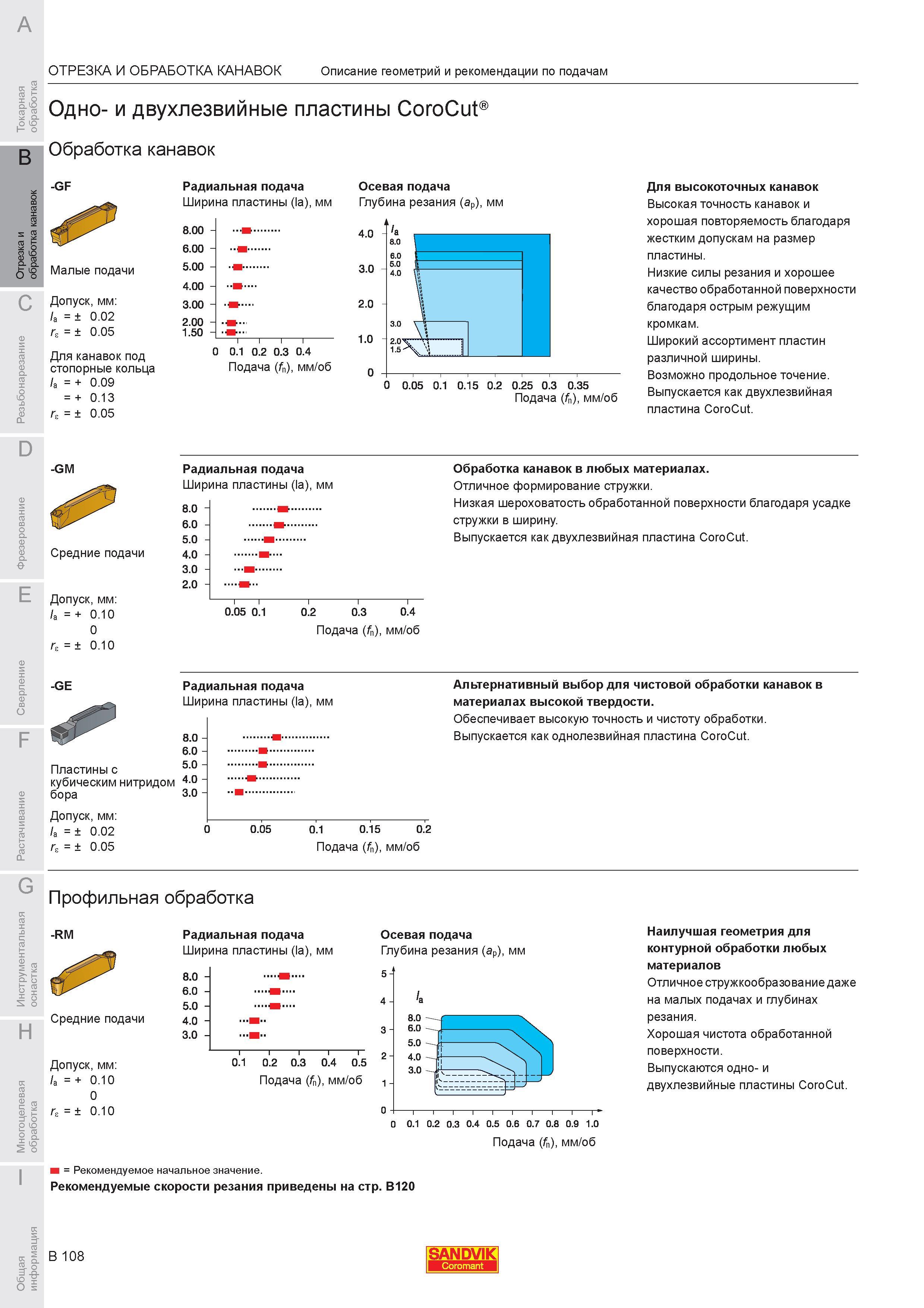

Одно- и двухлезвийные пластины Sandvik CoroCut Описание геометрий и рекомендации по подачам Обработка канавок -GF Малые подачи Допуск мм 0.02 0.05 Для канавок под стопорные кольца а + 0.09 + 0.13 rE 0.05 Радиальная подача Ширина пластины (la) мм 8.00 -6.00 5.00 4.00 3.00 2.00 -1.50 i -1-1 1 0.1 0.2 0.3 0.4 Подача (fn) мм/об Осевая подача Глубина резания (ap) мм 4.0 3.0 2.0 1.0 0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 Подача (fn) мм/об Для высокоточных канавок Высокая точность канавок и хорошая повторяемость благодаря жестким допускам на размер пластины. Низкие силы резания и хорошее качество обработанной поверхности благодаря острым режущим кромкам. Широкий ассортимент пластин различной ширины. Возможно продольное точение. Выпускается как двухлезвийная пластина CoroCut. I; -GM Средние подачи Допуск мм а + 0.10 0 rs 0.10 Радиальная подача Ширина пластины (la) мм 8.0 6.0 5.0 4.0 3.0 2.0 I 1 0.05 0.1 0.2 0.3 0.4 Подача (fn) мм/об Обработка канавок в любых материалах. Отличное формирование стружки. Низкая шероховатость обработанной поверхности благодаря усадке стружки в ширину. Выпускается как двухлезвийная пластина CoroCut. -GE Радиальная подача Ширина пластины (la) мм Пластины с кубическим нитридом бора Допуск мм а 0.02 rE 0.05 8.0 -6.0 5.0 4.0 3.0 Альтернативный выбор для чистовой обработки канавок в материалах высокой твердости. Обеспечивает высокую точность и чистоту обработки. Выпускается как однолезвийная пластина CoroCut. 0.05 0.1 0.15 0.2 Подача (fn) мм/об Профильная обработка -RM Средние подачи Допуск мм а + 0.10 0 rs 0.10 Радиальная подача Ширина пластины (la) мм 8.0 -6.0 5.0 4.0 3.0 Осевая подача Глубина резания (ap) мм 0.1 0.2 0.3 0.4 0.5 Подача (fn) мм/об Подача (fn) мм/об Рекомендуемое начальное значение. Рекомендуемые скорости резания приведены на стр. B120 Наилучшая геометрия для контурной обработки любых материалов Отличное стружкообразование даже на малых подачах и глубинах резания. Хорошая чистота обработанной поверхности. Выпускаются одно- и двухлезвийные пластины CoroCut. B 108 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК
