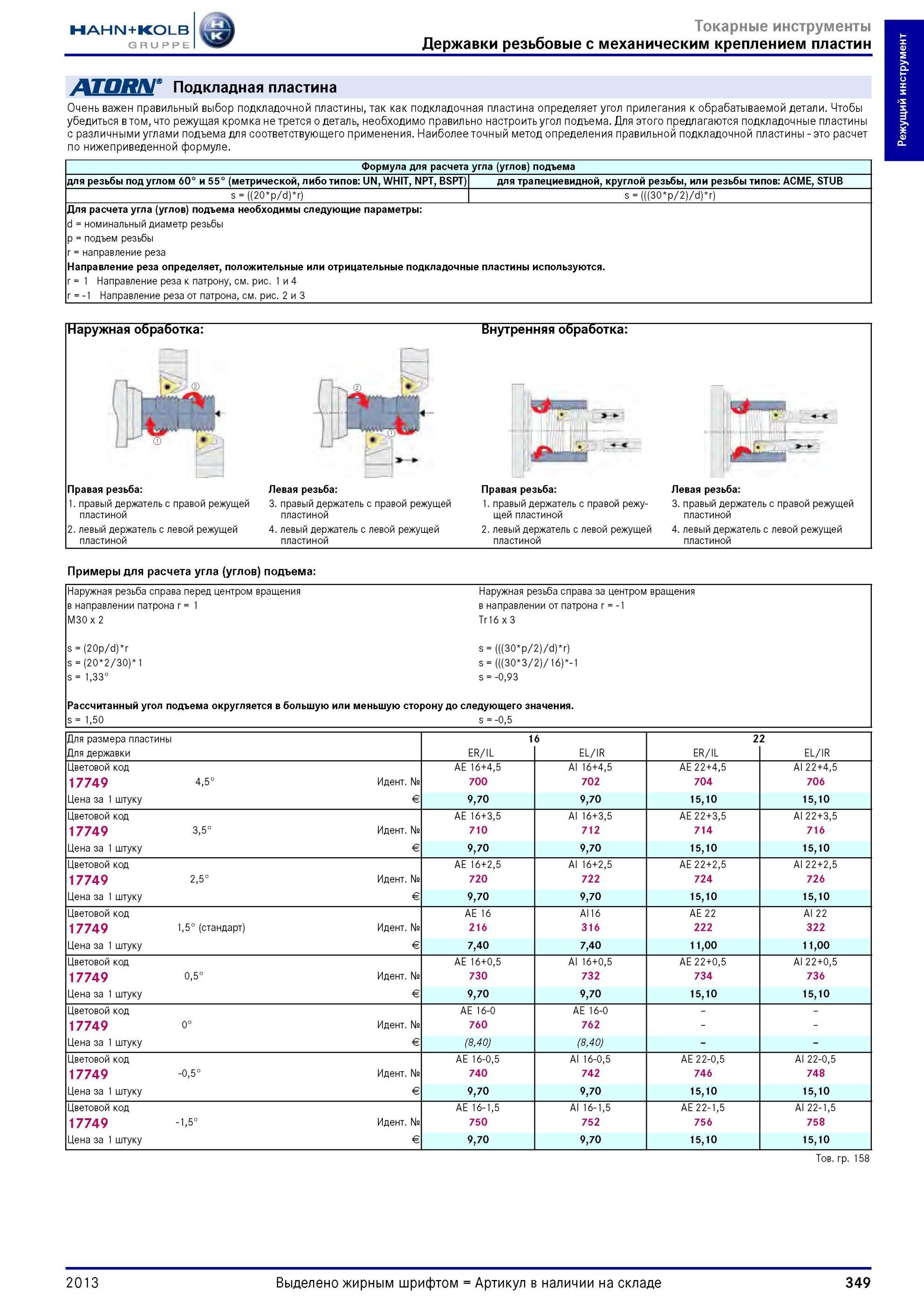

Очень важен правильный выбор резьбовой подкладочной пластины так как подкладочная пластина определяет угол прилегания к обрабатываемой детали. Чтобы убедиться в том, что режущая кромка не трется о деталь, необходимо правильно настроить угол подъема. Для этого предлагаются подкладочные пластины с различными углами подъема для соответствующего применения. Наиболее точный метод определения правильной подкладочной пластины это расчет по нижеприведенной формуле. Формула для расчета угла (углов) подъема для резьбы под углом 60° и 55° (метрической, либо типов UN, WHIT, NPT, BSPT) для трапециевидной, круглой резьбы, или резьбы типов ACME, STUB s ((20 p/d) r) s (((30 p/2)/d) r) Для расчета угла (углов) подъема необходимы следующие параметры d номинальный диаметр резьбы p подъем резьбы r направление реза Направление реза определяет, положительные или отрицательные подкладочные пластины используются. r 1 Направление реза к патрону, см. рис. 1 и 4 r -1 Направление реза от патрона, см. рис. 2 и 3 Наружная обработка Птч Внутренняя обработка Правая резьба 1. правый держатель с правой режущей пластиной 2. левый держатель с левой режущей пластиной Левая резьба 3. правый держатель с правой режущей пластиной 4. левый держатель с левой режущей пластиной Правая резьба 1. правый держатель с правой режущей пластиной 2. левый держатель с левой режущей пластиной Левая резьба 3. правый держатель с правой режущей пластиной 4. левый держатель с левой режущей пластиной Примеры для расчета угла (углов) подъема Наружная резьба справа перед центром вращения Наружная резьба справа за центром вращения в направлении патрона r 1 в направлении от патрона r -1 M30 x 2 Tr16 x 3 s (20p/d) r s (((30 p/2)/d) r) s (20 2/30) 1 s (((30 3/2)/16) -1 s 1,33° s -0,93 Рассчитанный угол подъема округляется в большую или меньшую сторону до следующего значения. s 1,50 s -0,5 Для размера пластины 16 22 Для державки ER/IL EL/IR ER/IL EL/IR Цветовой код AE 16+4,5 AI 16+4,5 AE 22+4,5 AI 22+4,5 17749 4,5° Идентификационный номер № 700 702 704 706 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Цветовой код AE 16+3,5 AI 16+3,5 AE 22+3,5 AI 22+3,5 17749 3,5° Идентификационный номер № 710 712 714 716 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Цветовой код AE 16+2,5 AI 16+2,5 AE 22+2,5 AI 22+2,5 17749 2,5° Идентификационный номер № 720 722 724 726 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Цветовой код AE 16 AI16 AE 22 AI 22 17749 1,5° (стандарт) Идентификационный номер № 216 316 222 322 Цена за 1 штуку Евро € 7,40 7,40 11,00 11,00 Цветовой код AE 16+0,5 AI 16+0,5 AE 22+0,5 AI 22+0,5 17749 0,5° Идентификационный номер № 730 732 734 736 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Цветовой код AE 16-0 AE 16-0 17749 0° Идентификационный номер № 760 762 Цена за 1 штуку Евро € (8,40) (8,40) Цветовой код AE 16-0,5 AI 16-0,5 AE 22-0,5 AI 22-0,5 17749 -0,5° Идентификационный номер № 740 742 746 748 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Цветовой код AE 16-1,5 AI 16-1,5 AE 22-1,5 AI 22-1,5 17749 -1,5° Идентификационный номер № 750 752 756 758 Цена за 1 штуку Евро € 9,70 9,70 15,10 15,10 Товарная группа 158 2013 349 Режущий инструмент Подкладная пластина
